Системы водоотвода для мостов и дорог
«Солидтех» производит композитные водоотводные лотки и системы водоотвода для мостов, путепроводов и автомобильных дорог. Изделия из специализированных полимерных материалов не подвержены коррозии, устойчивы к атмосферным воздействиям и при высокой прочности имеют малый вес, поэтому их быстро монтируют без простоев на объекте. Срок службы конструкции составляет не менее 25 лет. В линейке есть системы подвесного и фасадного типа, а также быстротоки для насыпей. Типовые сечения всегда есть на складе, производственные мощности позволяют выпускать до 3 000 погонных метров в месяц, а нестандартные решения мы изготовим по вашему проекту. Продукция выпускается по СТО 02476652-002-2016 и поставляется напрямую от производителя по России, Казахстану и Беларуси.
Организация надежных систем водоотвода является одной из основных задач для поддержания нормативного состояния автомобильных дорог и искусственных сооружений. Уровень проработки и качество исполнения систем водоотвода оказывает прямое влияние на безопасность движения, долговечность строительных конструкций и окружающую среду.
Каковы преимущества композитных мостовых водоотводных лотков?
Не подвержены коррозии
Абсолютная устойчивость к коррозии, атмосферным и биологическим воздействиям при сходных со стеклопластиком прочностных характеристиках
Прочность и низкий вес
Наиболее высокое соотношение прочности и собственного веса. Технологичная сборка и монтаж, что позволяет подрядчику оперативно производить монтаж без риска задержек и простоев
Долговечность
Срок службы конструкции –
не менее 25 лет!
Технологичность
Производственные мощности позволяют реализовывать
до 3 000 пог.м. изделий в мес. Имеется неснижаемый складской запас типовых сечений
Экологичность
Материал пригоден для вторичной переработки после утилизации
Ключевые нормативные документы в области систем водоотвода:
- СП 35.13330.2011 «СНиП 2.05.03-84* МОСТЫ И ТРУБЫ»
- СП 34.13330.12 «СНиП 2.05.02-85 Автомобильные дороги»
- СП 32.13330.2012 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» (с Изменением №1)
- Рекомендации по расчету систем сбора, отведения и очистки поверхностного стока селитебных территорий, площадок предприятий и определению условий выпуска его в водные объекты
- Методическое пособие, разработанное НИИ ВОДГЕО
- МГСН 5.02-99 Проектирование городских мостовых сооружений (с изменениями от 19 августа 2003 г., 29 марта 2005 г.)
- Проектирование водоотвода с пролетных строений. Методические рекомендации. Министерство строительства и жилищно-коммунального хозяйства Российской Федерации.
Как выбрать систему водоотведения моста?
Специалисты компании всегда готовы помочь вам в решении различных инженерных задач, связанных с организацией водоотвода на стадии проектирования и строительства.
Выбор типа и необходимых параметров системы водоотвода осуществляется исходя из комплексного анализа ряда факторов:
- функциональный тип искусственного сооружения (автомобильное, железнодорожное, пешеходное, комбинированное);
- конструктивный тип исполнения и геометрические параметры пролетных строений и мостового полотна искусственного сооружения;
- объемно-планировочные решения искусственного сооружения и прилегающей территории (план и продольный профиль, предполагаемые точки водосброса);
- географическое расположение сооружения для учета климатических факторов, определяющих расчетные параметры осадков.
Часто задаваемые вопросы (FAQ)
Как обеспечить сброс воды с моста при проектировании системы водоотвода?
Для организации нормального сброса воды с моста разрабатывается комплексная система водоотвода. Основная задача системы — обеспечение гарантированного отвода ливневых и талых вод без воздействия на конструкции пролетных строений, опоры и прилегающую территорию. На практике, в мостостроении чаще всего применяют 2 принципиальных схемы организации водоотвода:
а) сбор воды у кромки/парапета на покрытии либо в поверхностных лотках проезжей части и сброс в точечные водоприемные воронки с подключением их к вертикальным трубопроводам по опорам. Такое решение сильно ограничено необходимостью делать множественные сбросы по опорам и возможно только в случае нормальных продольных уклонов пролетного строения от 0,5% и более.
б) сброс через точечные водоприемные воронки в подвесные продольные лотки или трубопроводы с выводом их к необходимой точке сброса (как правило 1-2 точки). Этот вариант требует больших расходов на эксплуатацию продольного водоотвода, но повышает отказоустойчивость системы за счет небольшого кол-ва точек сброса воды и как правило снижает расходы на очистку стоков (в случае экологических требований).
Основные базовые требования к принципам отвода и сброса воды с мостов изложены в СП 35.13330.2011. Более конкретные конструктивные схемы описаны в Методических рекомендациях. Проектирование водоотвода с пролетных строений, Минстрой, 2018. Гидравлические расчеты и экологические требования закреплены в СП 32.13330.2018, а также соответствующих Рекомендациях ФГУП "НИИ ВОДГЕО".
Как рассчитать сечение и пропускную способность водоотводного лотка?
Сечение лотка подбирают по расчётному расходу воды. Он зависит от интенсивности осадков в регионе, площади водосбора проезжей части и продольного уклона лотка. Методика расчёта изложена в СП 32.13330 и в рекомендациях НИИ ВОДГЕО. Чтобы не считать вручную, расчёт можно запросить у производителя при подготовке проекта.
Как крепятся лотки к мосту и можно ли монтировать их на действующем сооружении?

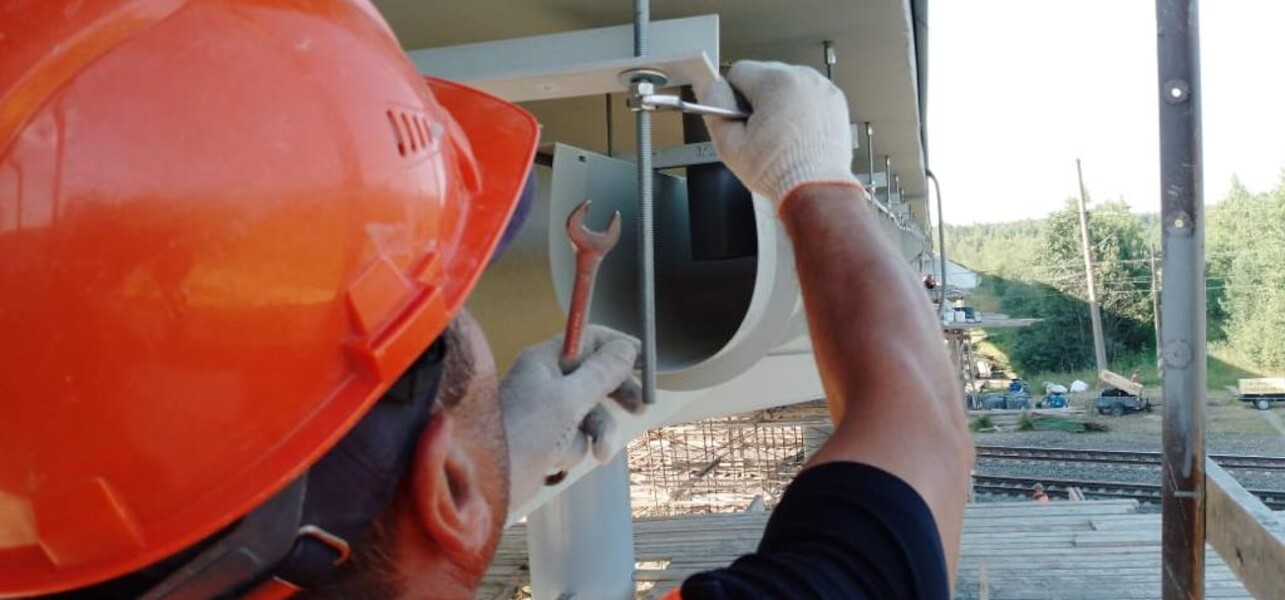

Подвесные лотки обычно монтируют на кронштейнах к элементам пролётного строения, а фасадные закрепляют по его боковой поверхности. Из-за небольшого веса композитных изделий работы можно вести без тяжёлой техники, в том числе на эксплуатируемых мостах, если это позволяет конструкция. Конкретную схему крепления определяют в проекте с учётом типа пролётного строения.
Как композитные лотки переносят морозы, обледенение и противогололёдные реагенты?
Композитный материал не ржавеет и устойчив к воздействию солей и реагентов, которыми зимой обрабатывают дорожное полотно. Диапазон рабочих температур и стойкость к циклическим перепадам указаны в стандарте организации (СТО) на изделия. Для объектов в суровом климате эти данные стоит уточнить у производителя до заказа.
Сколько стоит система водоотвода и в какие сроки её можно получить?
Стоимость зависит от типа системы (подвесная или фасадная), сечения, количества погонных метров и комплектации узлов крепления. Типовые сечения поставляются быстрее, поскольку имеются на складе, а нетиповые изделия изготавливаются под проект. Точную цену и сроки можно узнать по заявке с исходными данными объекта.
Какие виды системы водоотвода для мостов мы предлагаем?
Компанией разработан ряд актуальных технических решений для транспортного строительства. Изделия изготовлены из специализированных полимерных материалов, обладающих повышенной стойкостью к коррозии и атмосферным воздействиям:

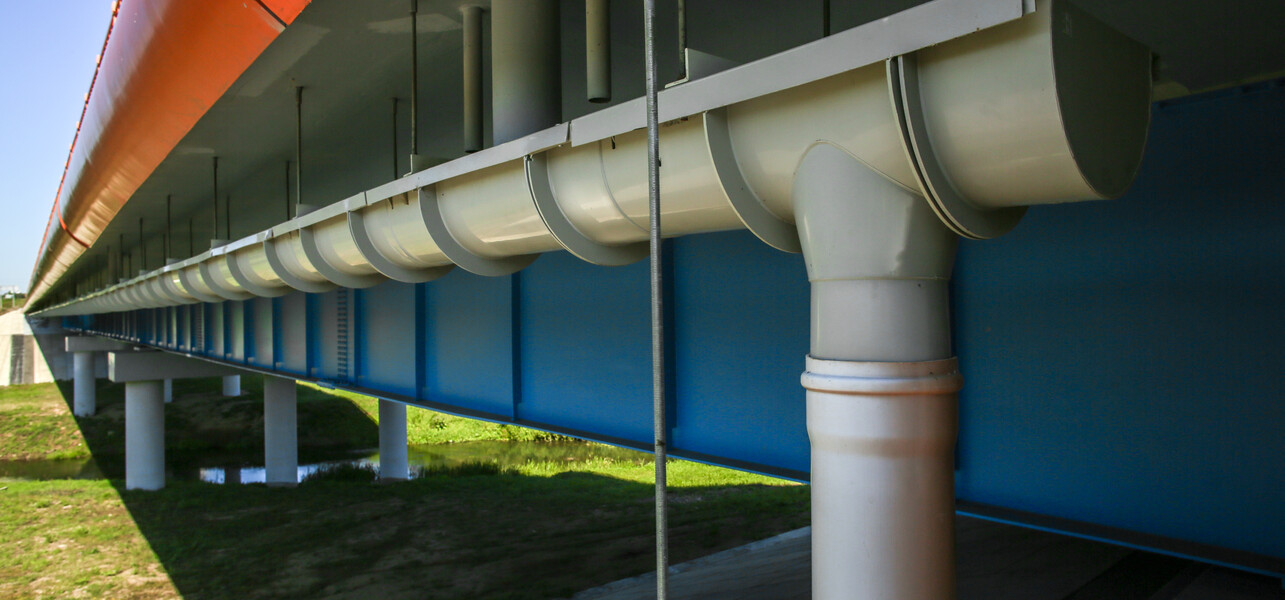

- системы подвесного типа. Подвесные лотки под мостом являются наиболее универсальным и экономичным решением для организации надежного продольного водоотвода с мостов и путепроводов всех типов. Унификация узлов и изделий значительно упрощает процесс проектирования, монтажа и эксплуатации.

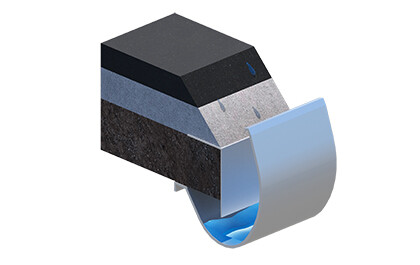

- системы фасадного типа. Применяются на объектах, где эксплуатация и монтаж подвесного продольного водоотвода в подмостовом пространстве затруднительна. Придают конструкциям пролетных строений мостов более эргономичное очертание.

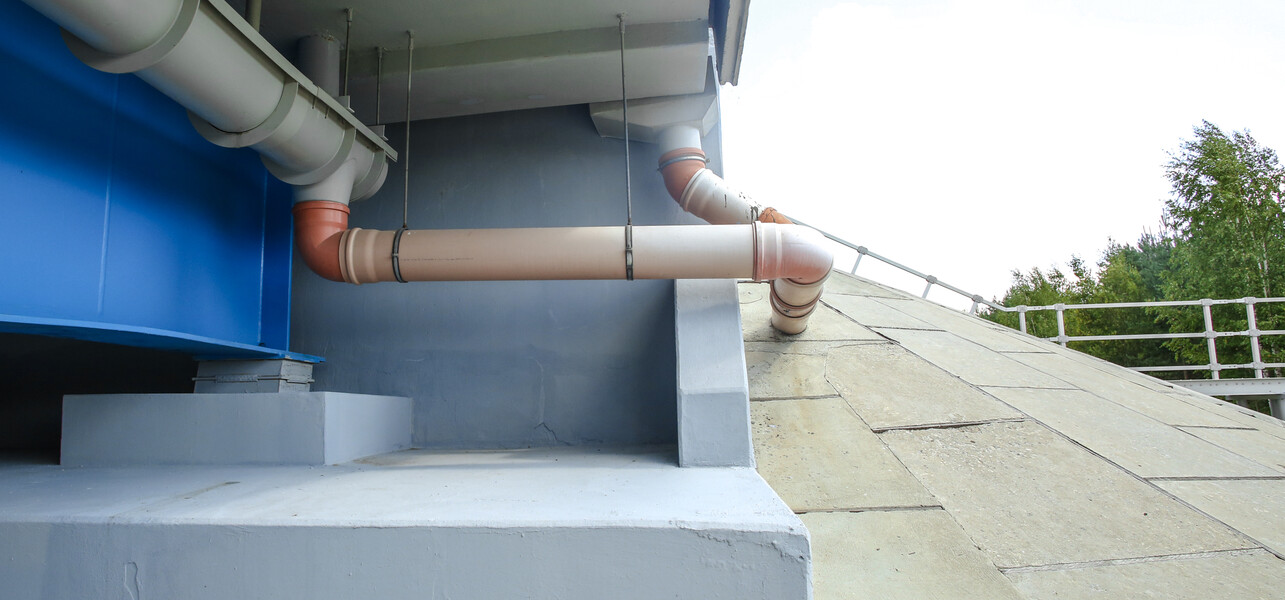

- быстротоки для насыпей. Предназначены для сброса воды с проезжей части по откосам насыпей автодорог и мостов. Предотвращают размывные процессы, увеличивают срок службы водосбросных сооружений.
