Как подобрать композитную конструкцию под ресурс и нагрузки: инженерное руководство «Солидтех»

В инфраструктурных проектах чаще всего спорят не о том, нужен ли композит, а о том, какой именно вариант выдержит заданный срок службы и реальные нагрузки. Ошибка выбора оборачивается не только перерасходом бюджета, но и рисками для безопасности — особенно на мостах, дорогах, энергообъектах и в портах.



Ниже — системное руководство от команды «Солидтех» по выбору композитных решений с привязкой к ресурсу, типу нагрузки и условиям эксплуатации. Компания специализируется на инженерных решениях для транспортной и промышленной инфраструктуры: композитные ограждения, водоотвод, лестницы, настилы и профили для дорог, мостов, промпредприятий, энергетики и портов.



Почему при выборе композитов нельзя отрываться от срока службы и нагрузок



В инфраструктуре композит — это не «модный материал», а инструмент управления жизненным циклом конструкции:

• Срок службы композитной системы определяет, как часто вы будете возвращаться к объекту с ремонтом.
• Типы нагрузок (статические и динамические) задают, какие материалы и профили вообще допустимы.
• Условия эксплуатации (агрессивная среда, влажность, перепады температур) решают, насколько ваш расчёт «доживёт» до конца проекта.



У композитных конструкций есть сильные стороны: коррозионная стойкость, малый вес, низкие эксплуатационные затраты, стабильность геометрии. Но эти преимущества начинают работать только тогда, когда под конкретную задачу правильно подобраны:

• вид композита (например, стеклопластиковый профиль или композитное перильное ограждение),
• конфигурация изделия (сечения, шаг опор, узлы крепления),
• защитные меры и регламент обслуживания.

Задача инженера — увязать три вещи: конструкция, нагрузки, ресурс. Дальше уже подбирается конкретное решение из каталога и/или индивидуальный проект.



Какие композитные решения реально работают в инфраструктуре



С инженерной точки зрения большая часть решений «Солидтех» относится к классу фиброармированных полимеров (FRP): стекловолокно + полимерная матрица + направленное армирование.



Основные группы конструкций, которые используются в дорожном, промышленном, энергетическом и портовом строительстве:

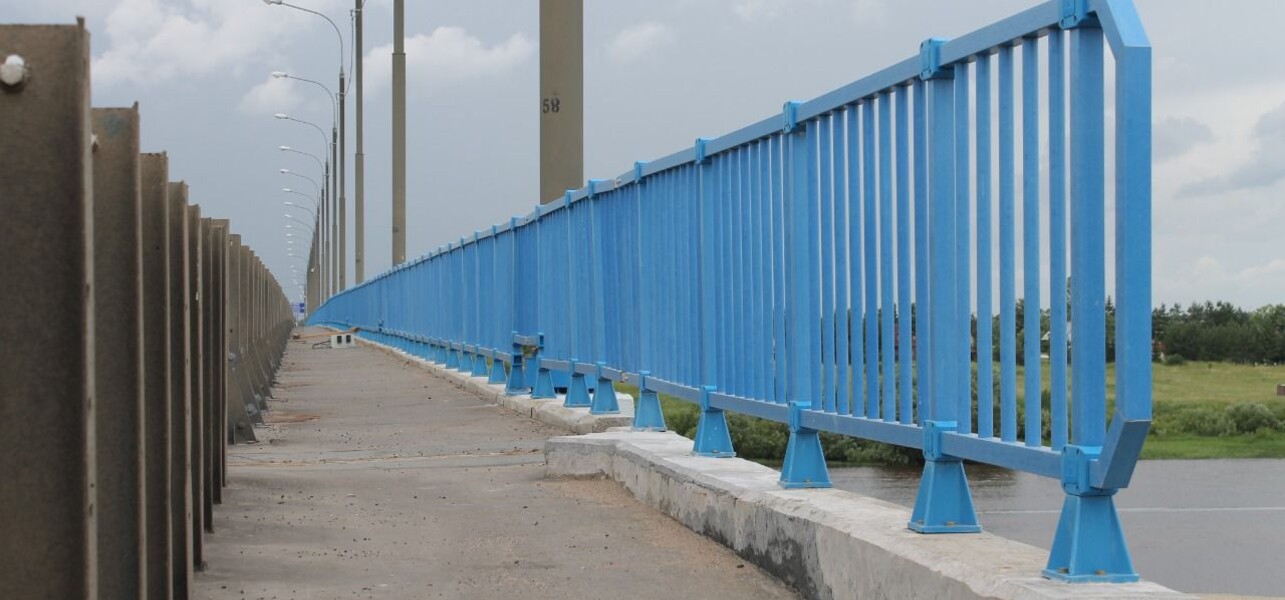

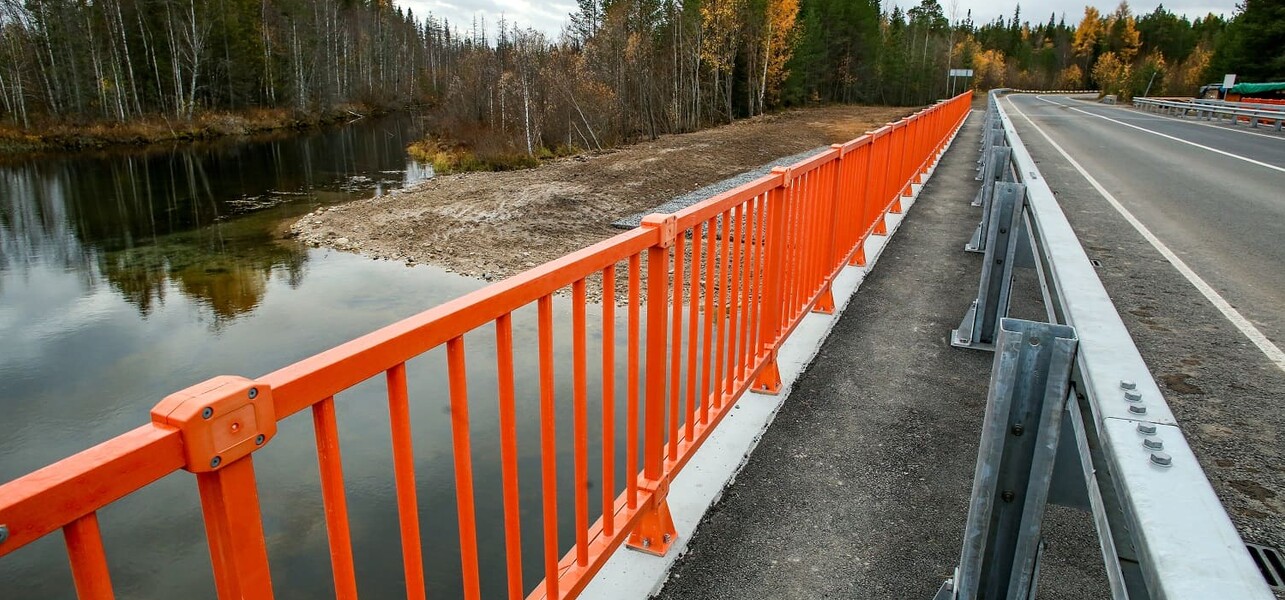

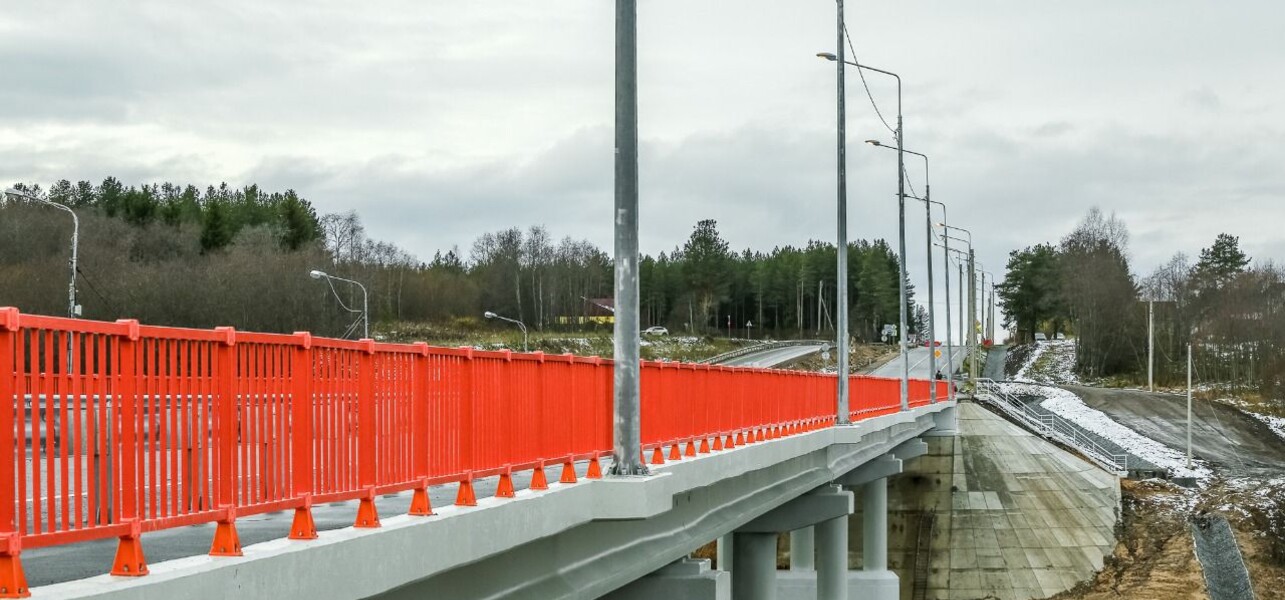

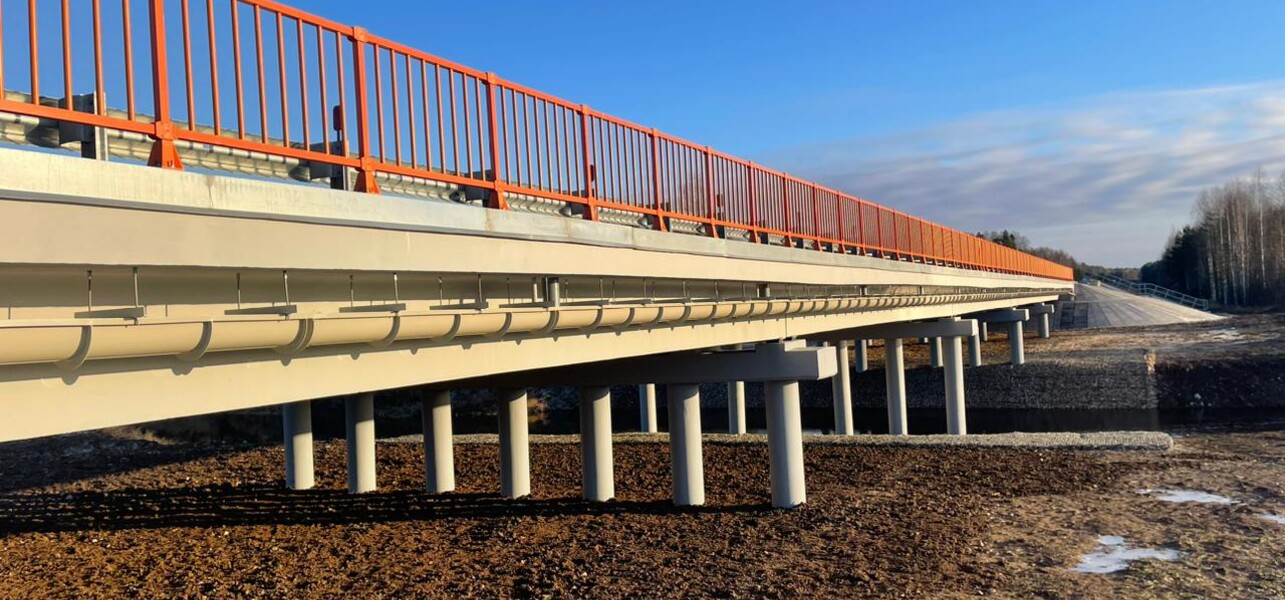

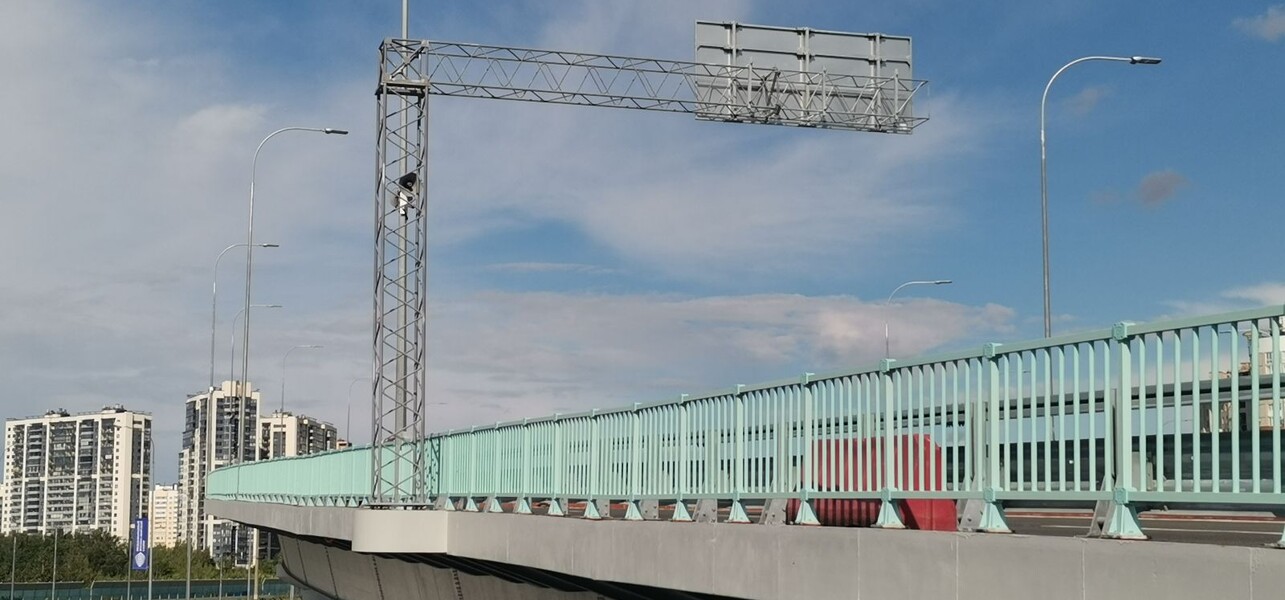

• Композиционные перильные ограждения для мостов, путепроводов и дорог — сертифицированные системы с заданной удерживающей способностью, рассчитанные на горизонтальные нагрузки и ударные воздействия от транспортных средств. Пример линейки — композитные перильные ограждения.
• Системы продольного водоотвода — лотки из полимерных композитов с низкой шероховатостью, устойчивые к заиливанию и обледенению.

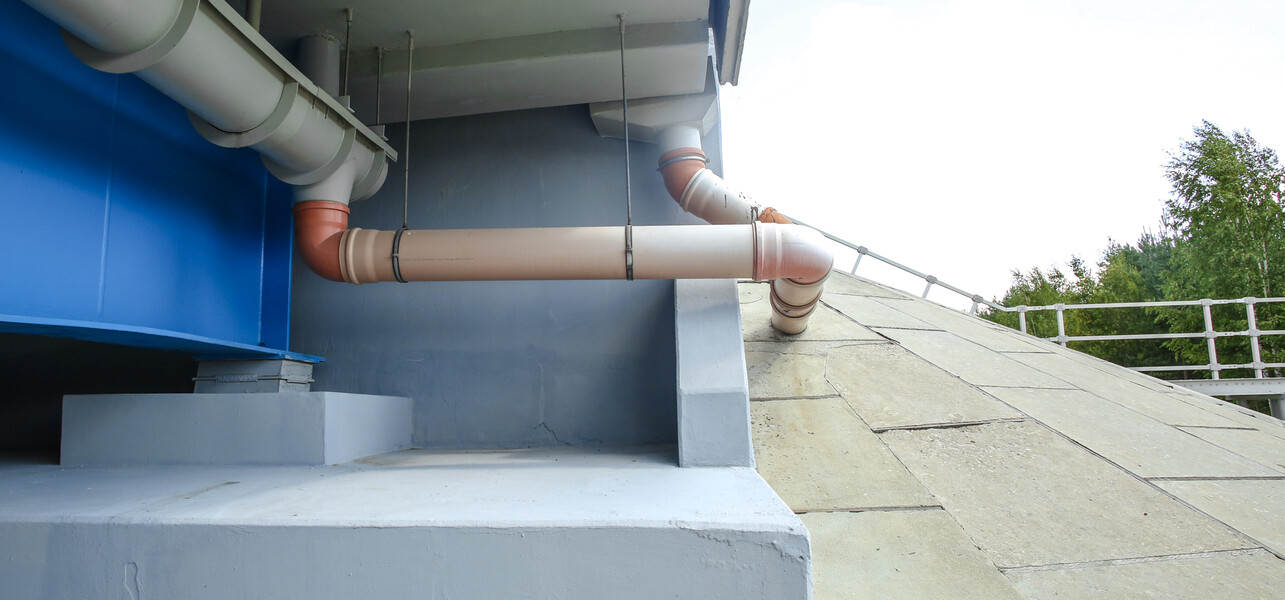

  Для мостов и путепроводов применяются, в частности, системы водоотвода подвесного типа.

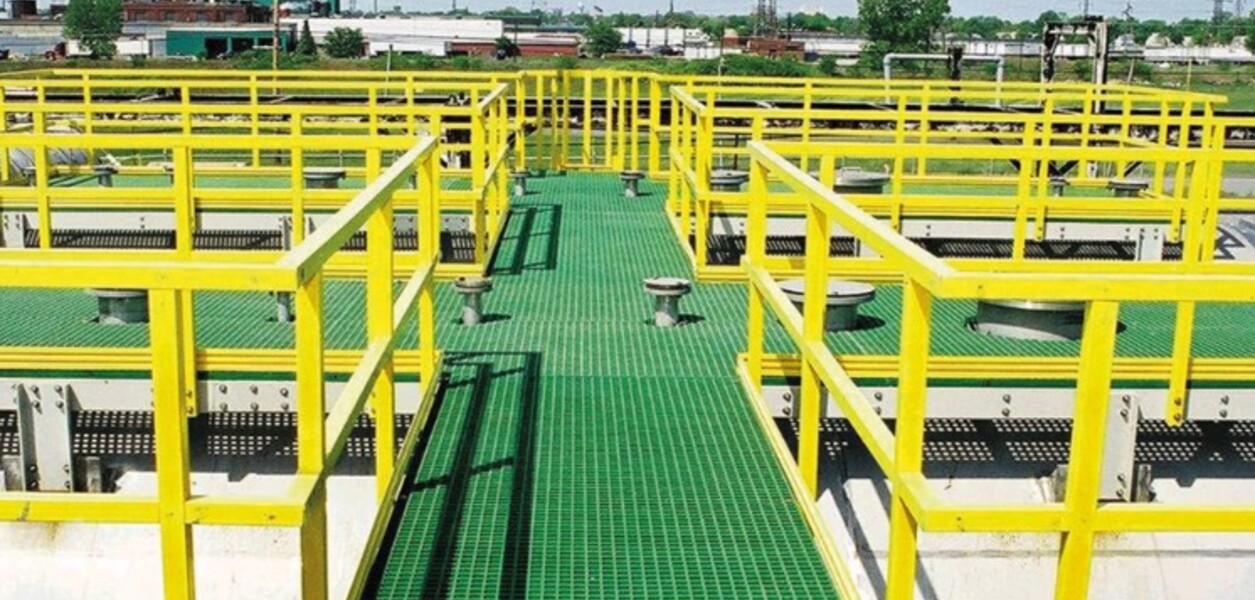

• Пешеходные проходы, лестницы, смотровые ходы и площадки обслуживания — решения для безопасного доступа к оборудованию на мостах, промобъектах, энергоустановках.
  Например, смотровые ходы для мостов и площадки обслуживания для промышленных предприятий.
• Композитный профиль — стеклопластиковые трубы, двутавры, уголки и швеллеры пултрузионного производства, из которых собираются несущие и ограждающие конструкции.
  Детали описаны на странице композитного профиля.
• Карнизные блоки и элементы по технологии RTM-Light — облегчённые конструкции для пролетных строений, где критичен вес и скорость монтажа.



Все эти изделия по-разному реагируют на нагрузки и условия эксплуатации. Поэтому вопрос «что лучше — композит или сталь» в реальном проекте звучит иначе: какой конкретно тип композитного решения оправдан под мои нагрузки и срок службы?



Три блока факторов, которые определяют ресурс композитной конструкции



Нагрузки: статические, динамические, усталостные



1. Статические нагрузки.



Это постоянные усилия от собственного веса конструкции, покрытия, снега, ограждений, коммуникаций. Для композитных элементов важно правильно задать:



• рабочие напряжения в сечениях,
• коэффициенты запаса прочности,
• предельные деформации (прогибы, повороты).



2. Динамические и ударные нагрузки.



Для ограждений на мостах и дорогах критичны:

• горизонтальная сосредоточенная нагрузка (пешеход, человек с тележкой, оборудование),
• динамическая ударная нагрузка от транспортного средства,
• вибрации от движения потока.



Серийные системы «Солидтех» проектируются и испытываются на удерживающую способность согласно ГОСТ и ТР ТС по безопасности автомобильных дорог, как это видно на карточках композитных ограждений МСТ2 и МСТ3.



3. Усталостное воздействие.



На мостах, эстакадах, в промзонах и портах нагрузки повторяются десятки миллионов циклов. Для композита важно:

• чтобы усталостная прочность профиля и узлов не вырабатывалась задолго до конца расчётного срока службы;
• чтобы соединения (болтовые, клеевые, комбинированные) работали стабильно в условиях температурных перепадов, вибраций и влаги.



Практическое правило от инженеров:



если конструкция работает в условиях интенсивного движения или вибрации, в расчёте нужно отдельно проверять усталостное разрушение, а не ограничиваться только статикой.



3.2. Среда: климат, агрессивность, влажность



Типовая инфраструктурная среда — это комбинация факторов:

• Влажность: мосты над реками, порты, промплощадки с проливами и конденсатом.
• Температура: от –60…–50 °C в северных регионах до +50 °C на солнце в южных областях и на промплощадках. Композитные ограждения «Солидтех», к примеру, рассчитаны на эксплуатации в широком температурном диапазоне при относительной влажности до 100 %.
• Агрессивные среды: соляной туман, реагенты, химические выбросы, нефтепродукты.
• УФ-излучение: солнечная радиация разрушающе влияет на полимерную матрицу без защиты.



Композитный материал выигрывает у стали по коррозионной стойкости и водопоглощению — именно поэтому его применяют в подвесных водоотводных лотках, настилах и площадках обслуживания в агрессивной среде.



Но даже в таких условиях срок службы определяется:

• корректностью подбора состава (тип смолы, наполнители, защита от УФ),
• запасом толщины стенок,
• наличием и состоянием защитного слоя или покрытия.



3.3. Экономика: стоимость материалов, работ и ошибок



Композитные конструкции часто дороже на этапе закупки, но при корректном выборе:

• уменьшают затраты на антикоррозионную защиту и обслуживание;
• снижают вес (меньше требований к крановой технике, фундаментам, опорам);
• сокращают количество выездов на ремонт.



Ключевые экономические параметры:

• стоимость конструкций и монтажа на 1 пог. м / м?;
• расходы на обслуживание за расчётный срок службы;
• стоимость ошибок — переделка ограждений, лотков, настилов на действующем мосту или энергообъекте может быть кратно дороже исходной стоимости проекта.



Пошаговый алгоритм выбора композитного решения



Ниже — рабочий алгоритм, которым пользуются инженеры «Солидтех» при работе с дорожными, промышленными, энергетическими и портовыми объектами.



Шаг 1. Классифицировать конструкцию



Сначала определяем тип элемента, для которого подбирается композит:

• ограждение пешеходное / барьерное;
• продольный водоотвод;
• проход или площадка обслуживания;
• настил в агрессивной среде;
• несущая рама или профильная конструкция;
• карнизный блок / архитектурный элемент пролетного строения.



На этом этапе уже можно привязать задачу к одному или нескольким разделам каталога:

• ограждения — композитные перильные системы для мостов и дорог;
• водоотвод — подвесные лотки для мостов;
• дорожки и обслуживающие площадки — смотровые ходы и настилы.



Шаг 2. Описать нагрузки и сценарии работы



Для каждого элемента фиксируются:

• нормативные нагрузки (пешеходные, транспортные, эксплуатационные);
• динамические и ударные воздействия (например, удар колеса или боковой наезд на ограждение);
• возможные нештатные ситуации (обледенение, заиливание, временное превышение нагрузки).



На этом этапе формируется техническое задание для расчёта:

• требуемая несущая способность;
• ограничения по деформациям;
• запас прочности для усталостной работы.



Шаг 3. Определить требуемый срок службы



Дальше задаётся целевой ресурс:

• срок до капитального ремонта объекта;
• планируемый срок эксплуатации без замен;
• допустимая периодичность обслуживания.



Практически это означает:

• подбор толщин стенок, сечений композитного профиля;
• выбор решений с минимально восприимчивыми к усталости узлами;
• включение в проект регламента визуальных осмотров и профилактического обслуживания (очистка, контроль крепежа, осмотр защитных слоёв).



Шаг 4. Выбрать тип композита и конструктивную схему



На этом шаге по сочетанию «конструкция + нагрузки + среда + ресурс» выбирается решение:

• Для мостов и дорог — сертифицированные ограждения и водоотводные системы с заданной удерживающей способностью и ресурсом.
• Для промышленных и энергетических объектов — коррозионностойкие настилы, площадки обслуживания и профили, рассчитанные на механические и химические воздействия.
• Для портов и причалов — решения с повышенной стойкостью к солёной воде, льду и ударным нагрузкам.

Если задачей невозможно закрыться стандартной линейкой, включается индивидуальная разработка — например, по технологии RTM-Light для карнизных блоков и специальных элементов пролетных строений.



Шаг 5. Прописать технологию монтажа и контроля качества



Даже идеальный расчёт не спасёт конструкцию, если монтаж выполнен с нарушениями:

• не соблюдены допуски по геометрии;
• неверно подобраны крепёж и подконструкции;
• отсутствует нормальный доступ для осмотров и обслуживания.



Для композитных изделий «Солидтех» каждая линейка сопровождается:

• рекомендациями по монтажу;
• перечнем узловых элементов;
• требованиями к климатическим условиям производства работ.



Типовые задачи и решения: таблица для практиков



Ниже — укрупнённая карта: какие композитные элементы чаще всего выбирают под разные сценарии и на какие факторы обращать внимание.



Задача / объект	Элемент	Основные нагрузки и среда	На что смотреть при выборе
Мостовое перильное ограждение на федеральной трассе	Серийная система перильных ограждений	Горизонтальная сосредоточенная + динамическая ударная нагрузка, перепады температур, реагенты	Сертификация по ГОСТ и ТР ТС, удерживающая способность, шаг стоек, ресурс в условиях дорожной химии
Продольный водоотвод на мосту в северном регионе	Подвесные композитные лотки	Нагрузки от воды, льда, собственный вес, температурные деформации, соль	Низкая шероховатость, компенсация температурных перемещений, герметичность стыков, коррозионная стойкость
Площадка обслуживания на химическом производстве	Композитный настил + профиль + ограждения	Статические нагрузки от персонала и оборудования, ударные воздействия, химически агрессивная среда	Химическая стойкость, диэлектрические свойства, крутильная жёсткость, антискользящая поверхность
Смотровой ход под мостом	Легкая композитная рама + решетчатый настил	Вес персонала, вибрации от движения транспорта, влажность	Жёсткость и прогибы, крепление к основным конструкциям, ремонтопригодность, защита от коррозии
Портовая эстакада	Композитные профили и ограждения	Влага, соляной туман, ударные нагрузки, возможное обледенение	Стойкость к морской воде и льду, отсутствие коррозии, удобство обслуживания, нескользящая поверхность





Чем в этом процессе помогает «Солидтех»



У компании есть несколько ключевых черт, которые важны именно при подборе решений под срок службы и нагрузки:

• Фокус на транспортной и промышленной инфраструктуре. Это дороги, мосты, промышленные объекты, энергетика, порты и причалы — как вы и сформулировали целевую аудиторию.
• Собственное производство и лаборатория в Санкт-Петербурге и Ленинградской области, работающая на современном оборудовании — от пултрузионных линий до оснастки для RTM-Light.
• Участие в крупных федеральных проектах (М-11, М-12, ЦКАД и др.), что означает реальный опыт работы с высокими требованиями по надёжности и ресурсу.
• Инженерное сопровождение: помощь в выборе схемы, подготовка технической документации, консультации для проектировщиков и служб эксплуатации.



Если говорить простым языком, «Солидтех» выступает не только как поставщик изделий, но как инжиниринговый партнёр, который помогает:

• расшифровать ТЗ и реальные нагрузки;
• подобрать конструкцию под нужный срок службы;
• обеспечить увязку композитной части с основными несущими элементами моста, эстакады или промплощадки.



Базовая точка входа для всех этих задач — главная страница компании «Солидтех», откуда доступен каталог, раздел «Проектировщикам», объекты и материалы для технарей.



Вопросы и ответы: эксперты «Солидтех» комментируют типичные ситуации



Вопрос 1. Какой реальный срок службы композитного ограждения на мосту?



Ответ инженера «Солидтех».
При корректном расчёте, выборе узлов и соблюдении технологии монтажа ресурс композитного ограждения сопоставим с расчётным сроком службы самого моста. Ключевой фактор — защита от УФ и механических повреждений, а также регламент осмотров. Мы закладываем решение так, чтобы ограждение не требовало капитальной замены в течение всего жизненного цикла объекта, а плановые осмотры и локальный ремонт выполнялись в рамках стандартного эксплуатационного бюджета.



Вопрос 2. Можно ли использовать одни и те же композитные решения в дорожной и промышленной среде?



Ответ инженера «Солидтех».
Частично — да, но только после проверки нагрузок и среды. Например, ограждения, сертифицированные для автомобильных дорог, успешно работают и на промпредприятиях, если там присутствуют аналогичные горизонтальные и ударные нагрузки. В обратную сторону — не всегда: конструкции, рассчитанные на пешеходные нагрузки, нельзя механически переносить в зону, где возможен наезд техники. Поэтому мы всегда просим данные по нагрузкам и сценариям эксплуатации, а не только «название отрасли».



Вопрос 3. Как учесть усталостные эффекты для композитного настила или профиля?



Ответ инженера «Солидтех».
Для площадок обслуживания, смотровых ходов и рам с постоянно действующими нагрузками (персонал, вибрации от оборудования или транспорта) мы обязательно проверяем усталостную работу: сколько циклов выдержит конструкция при заданных напряжениях. Это влияет на выбор профиля, толщин, шаг опор и схемы крепления. При необходимости задаём дополнительные ограничения по эксплуатации (запрет на локальные перегрузки, удары тяжёлых предметов и т.п.).



Вопрос 4. Подходит ли композит для крайне холодного или жаркого климата?



Ответ инженера «Солидтех».
Да, если это заложено в проекте. Наши системы ограждений и водоотвода работают в диапазоне температур от сильных минусовых до высоких плюсовых — такие режимы указаны в технической документации и подтверждены эксплуатацией на объектах в разных регионах России. Важно учитывать не только температуру, но и перепады (циклы замораживания–оттаивания), а также наличие солей и реагентов. Для экстремальных условий мы подбираем решения с дополнительной защитой и запасом прочности.



Вопрос 5. Что нужно предоставить, чтобы получить от вас техническое предложение?



Ответ инженера «Солидтех».
Минимальный набор: тип объекта (мост, промплощадка, порт, энергообъект), назначение конструкции (ограждение, водоотвод, площадка, профильная рама), основные нагрузки и требования по сроку службы. Желательно — фрагмент проектной документации (схема, разрез, отметки). После первичного анализа мы уточним детали и предложим либо типовое решение из каталога, либо индивидуальную разработку.



Итоги: на что опираться, выбирая композитные конструкции

1. Начинайте не с материала, а с задачи. Сначала — конструкция, нагрузки, среда, ресурс. Только потом тип изделия и композита.
2. Используйте серийные решения, где это возможно. Каталог «Солидтех» уже содержит ограждения, водоотвод, профили и площадки, прошедшие испытания и обкатанные на объектах.
3. Не недооценивайте усталость и агрессивную среду. Вибрации, соль, химия и УФ — главные враги ресурса, их нужно учитывать в расчёте и защите.
4. Прописывайте монтаж и контроль качества в проекте. Даже идеальная схема может быть испорчена неправильной реализацией.
5. Привлекайте производителя на стадии концепции. Инженерная команда «Солидтех» помогает увязать идею, нормативы и реальный опыт эксплуатации, что резко снижает риск дорогостоящих ошибок.



Эта статья - не просто обзор материалов, а рабочий инструмент для проектировщиков, заказчиков и эксплуатационщиков, которые хотят осознанно применять композитные решения на дорогах, промобъектах, энергообъектах и в портах.
