Как выбрать материал для промышленных технологических эстакад в агрессивных средах?

Введение: почему вопрос выбора материала сегодня критичен



Технологические площадки, эстакады и ходовые мостики редко воспринимаются как «ключевые» элементы промышленного объекта. Однако именно эти элементы работают в самых агрессивных условиях эксплуатации: над реакторами, аэротенками, кислотными ваннами, в зонах постоянного конденсата, брызг и химических паров.



Практика показывает, что часто отсутствие должного внимания при выборе технического решения для таких конструкций приводит к хроническим эксплуатационным проблемам: коррозии, регулярным перекраскам, локальным ремонтам, ограничениям доступа персонала и простоям оборудования. Поэтому рациональный выбор материала здесь — это инженерно-экономическая задача, а не вопрос «традиции» или минимального CAPEX.



1. Логика рационального выбора материала: с чего начинать



Для технологических эстакад, площадок обслуживания и ходовых мостиков в агрессивных средах «поломка» чаще наступает не от расчётных нагрузок, а от среды — в первую очередь из-за коррозионно-химического воздействия.



Поэтому рациональный выбор материала начинается не со сравнения цен, а с фиксации исходных условий, которые определяют реальный срок службы и стоимость жизненного цикла.



Ниже — инженерная последовательность, которая помогает быстро сузить выбор и сформировать грамотный технический запрос.



Шаг 1. Описать среду эксплуатации так, чтобы её можно было «проверить материалом»



Недостаточно написать «агрессивная среда». Важно разложить воздействие по механизмам (это напрямую влияет и на выбор материала, и на выбор смолы/покрытия):

• Что именно воздействует: кислоты/щёлочи/соли/хлориды/H2S/органика и т.п.
• Как воздействует: пары, аэрозоль, брызги, периодическое смачивание, постоянная влажность/конденсат, солевые отложения, биогенная коррозия.
• Режим: постоянное/циклическое, есть ли промывки, перепады концентраций, сезонность.
• Температура: рабочая и максимальная (плюс локальные перегревы возле аппаратов/трубопроводов).



Практический результат шага: появляется «паспорт воздействия», по которому можно запрашивать стойкость материала к конкретной среде, а не «вообще к химии».



Шаг 2. Зафиксировать целевой срок службы и допустимость ремонтов



Один и тот же материал может быть «нормальным» при горизонте 5–7 лет и экономически провальным при горизонте 20–30 лет.



Обязательно ответьте:

• Какой срок службы ожидается для площадки/эстакады (по ТЗ или по логике объекта).
• Разрешены ли остановы и перекрытия доступа для регулярных восстановительных работ (покраска/ремонт покрытия/замена секций).



Если доступ к ремонту дорог или невозможен технологически — это сразу «перевешивает» решение в сторону материалов, которые не требуют циклов восстановления защиты.



Шаг 3. Проверить «стоп-факторы»: пожарная безопасность и температура



Есть условия, где выбор материала ограничивается не коррозией, а требованиями по пожарной безопасности/температуре — и это нужно выяснить до любого сравнения вариантов.



На этом шаге фиксируются:

• требования по пожарным характеристикам (категория помещений/наружные установки, требования проекта/экспертизы);
• температурные ограничения эксплуатации (в т.ч. аварийные режимы).



Шаг 4. Перевести задачу из «материалов» в «конструктив и расчёт»



Чтобы сравнение было корректным, важно одинаково формализовать требования к конструкции:

• нагрузки и комбинации (полезные, снег/ветер, технологические, динамика, сосредоточенные нагрузки от оборудования);
• жёсткость/прогибы/вибрации (для мостиков это часто критичнее прочности);
• узлы и опирание (опорные зоны, анкеровка, изоляция разнородных материалов, зоны концентрации напряжений);
• настил и противоскольжение, защита персонала (ограждения, бортики, требования охраны труда).



Практический результат шага: вы сравниваете не «сталь vs FRP», а равнофункциональные решения с одинаковыми критериями по несущей способности, прогибам и безопасности.



Шаг 5. И только теперь — сравнивать стоимость (правильно)



Сравнение «цены за тонну» или «цены за метр» почти всегда ошибочно. Сравнивать нужно:

• CAPEX: изготовление + комплектация (настил/ограждения/крепёж) + логистика + монтаж;
• OPEX: периодичность ремонтов/перекрасок, доступность обслуживания, безопасность работ;
• риски простоя: цена остановки участка, ограничения доступа персонала;
• LCC/TCO: стоимость жизненного цикла на горизонте срока службы.



Именно поэтому корректная логика звучит так: сначала условия среды/срок/ремонтопригодность/ограничения, и только потом — стоимость.



2. Обоснование срока службы



В инженерной логике срок службы технологической эстакады/площадки в агрессивной среде — это не «пожелание», а проверяемый набор условий, где материал + конструктив + система защиты (если она нужна) должны обеспечить требуемую долговечность без недопустимой потери эксплуатационных свойств.



2.1. Нормативная рамка: что именно «обосновываем»



На промышленных объектах в РФ обычно не задают отдельный срок службы каждого элемента. Нормативная логика — обеспечить долговечность конструкции в целом в течение срока эксплуатации объекта (часто 50 лет, если ТЗ не задаёт иначе). Это увязано с требованиями надёжности строительных конструкций и СП 28.13330.2017 «Защита строительных конструкций от коррозии», где защита привязана к расчётным условиям агрессивных сред и срокам функционирования сооружения.



Практический вывод для проектировщика: срок службы эстакады/площадки обосновывается через соответствие условиям среды и потере свойств во времени, а не через «материал хороший/плохой».



2.2. Как корректно формулировать «требуемый срок службы» в ТЗ и ПД/РД



Чтобы срок службы был обоснован и «проходил» проектную проверку/экспертизу, формулировка должна содержать:

1. Горизонт: 20–30 лет или 50 лет (как срок службы объекта/сооружения).
2. Условия воздействия: реагент/концентрация/температура/форма воздействия (пары, аэрозоль, брызги, конденсат и т.д.).
3. Критерий пригодности: отсутствие недопустимых потерь эксплуатационных свойств (прочность/жёсткость/целостность настила, безопасность доступа).
4. Ремонтопригодность: допускаются ли регулярные ремонты/перекрытия доступа (это часто ключевой фактор выбора).



2.3. Сталь в агрессивных средах: почему «срок службы» всегда = «срок службы системы защиты»



Для стальных конструкций долговечность в агрессивных средах напрямую завязана на антикоррозионную систему, заданную по СП 28.13330.2017 и связанным ГОСТ (серия ГОСТ 9.x).



Типовые решения — ЛКП на эпоксидной/PU базе, толстослойные покрытия, горячее цинкование и газотермические металлические покрытия.



И ключевой инженерный момент: эти меры дороги и организационно сложны, потому что компенсируют неустойчивость углеродистой стали к коррозии, а не устраняют причину.



Отсюда правило обоснования срока службы для стали:

• обосновывается не «сталь», а “сталь + система защиты + график обслуживания”;
• в расчёте LCC/TCO обязательно закладываются циклы восстановления защиты (и связанные остановы/риски).



2.4. FRP/GRP: когда срок службы обосновывается «материалом», а не ремонтом покрытия



Композиты FRP/GRP изначально разрабатывались для эксплуатации без слоя антикоррозионной защиты, потому что стойкость обеспечивается химически инертным связующим (смолой), а не покрытием, которое нужно регулярно восстанавливать.



Практика применения FRP типично оправдана там, где химически активные вещества и постоянная влажность/брызги быстро «убивают» металл, а ремонты покрытий недопустимы или крайне затратны.



Но для обоснования срока службы есть критичное условие: стойкость FRP зависит от типа связующего и должна подтверждаться испытаниями под ваши реагенты/температуры/время воздействия, а не общими заявлениями.



В российской практике для формализации требований применяют, в частности, ГОСТ Р 56818–2015 и ГОСТ 12020–2018.



2.5. Инженерная схема обоснования срока службы (что писать в пояснительной записке)



1) Входные данные (среда и режим): реагенты/концентрации/температуры/форма воздействия + ремонтопригодность.

2) Требуемый срок службы: 20–30 лет/50 лет, критерии пригодности.

3) Варианты: сталь+защита / цинк / 316L / FRP (или ваши альтернативы).

4) Подтверждение:

• для стали — соответствие СП/ГОСТ по защите + план обслуживания/ремонтов;
• для FRP — подтверждение стойкости испытаниями по ГОСТ под условия объекта.

5) LCC/TCO: расчёт жизненного цикла как часть обоснования выбора, особенно при ограниченном доступе к ремонтам.



2.6. Быстрый аргумент для инвестора и техзаказчика: «срок службы = стоимость жизненного цикла»



В мокрых химзонах (типичный пример — ГМК) металл часто «умирает» не от нагрузок, а от среды.



Поэтому корректнее показывать не только CAPEX, но и TCO на горизонте эксплуатации.



В модельном примере (ориентир для ТЭО) на горизонте 25 лет заложены типовые CAPEX и планы ремонтов.



Итог: при более высоком стартовом CAPEX варианты с меньшей потребностью в ремонтах могут давать существенно меньший TCO. В таблице примера:

• сталь + эпоксид/PU: CAPEX 35 тыс. и TCO 163 тыс. (из-за циклов вмешательств),
• FRP: CAPEX 65 тыс. и TCO 86,5 тыс. при корректном выборе смолы и подтверждении стойкости испытаниями.



Защита стали: что предусматривают нормы



В агрессивных средах «срок службы стальной эстакады» на практике равен сроку службы выбранной системы защиты и корректности её исполнения. Поэтому нормы рассматривают не просто материал «сталь», а связку сталь + антикоррозионная система + регламент обслуживания.



1) Нормативная основа: на что опирается проектировщик



Для стальных конструкций требования к защите от коррозии задаются через СП 28.13330.2017 и связанную нормативную базу Единой системы защиты от коррозии, включая ГОСТ серии 9.x (лакокрасочные и металлические покрытия).



Нормативный смысл в инженерных терминах: подобрать защиту так, чтобы она обеспечила требуемую долговечность в заявленных условиях среды (температура, коррозионная агрессивность, механизм воздействия).



2) Какие решения по защите стали фактически «предусматривает практика норм»



В промышленных условиях чаще всего встречаются три группы систем защиты:

1. Лакокрасочные покрытия (ЛКП)
   Многоступенчатые системы на эпоксидной/полиуретановой базе — с обязательной подготовкой поверхности, соблюдением технологии нанесения и последующим обслуживанием/ремонтом.
2. Толстослойные покрытия для высокоагрессивных зон
   Толстослойные органоминеральные и эпоксидные системы применяют при высокой агрессивности; минусы — высокая начальная стоимость и сложность ремонта.
3. Металлические покрытия
   Горячее цинкование и газотермические покрытия (Zn/Al/комбинированные) обычно эффективны в умеренно агрессивной среде, но требуют проверки применимости под конкретные реагенты и режимы — по сути это тоже покрытие со своей деградацией.



Отдельно важно: в зонах кислот/щёлочей/активных промывок цинкование часто требует «очень аккуратной проверки» по фактическим реагентам.



3) Что нужно понимать заранее: «долговечность» по нормам — это не “без ремонта”



Защитные системы для стали дороги и по материалам, и по трудозатратам/логистике, а главное — они лишь компенсируют неустойчивость углеродистой стали к коррозии, не устраняя причину.



И ещё одна критичная для ТЭО/тендера формулировка: серия ГОСТ 34667 (ISO 12944) прямо трактует «долговечность» как время до первого крупного обслуживания, то есть ремонты должны быть предусмотрены и планируемы.



Вывод для проектировщика: если доступ к ремонту ограничен или остановы дороги — стальные решения нужно считать не по CAPEX, а по LCC/TCO с учётом циклов обслуживания.



Пример укрупнённого сравнения затрат жизненного цикла для предприятия горно-металлургического комплекса



В горно-металлургическом комплексе (ГМК) материал для технологических эстакад и мостиков часто выбирают не «по прочности», а по тому, как быстро среда “съедает” конструкцию и сколько раз за срок эксплуатации придётся останавливать участок ради ремонтов. Для ГМК типичны режимы, где металл выходит из строя не от нагрузок, а от кислых сульфатных вод, пульп с абразивом при постоянной влажности/конденсате, кислотных растворов (H2SO4/HCl) и щёлочных промывок (NaOH/KOH).



Ниже — модельный укрупнённый пример (ориентир для ТЭО/сравнения вариантов), чтобы показать логику LCC/TCO на равной базе. Он описывает «тяжёлую мокрую зону ГМК»: влажно, аэрозоль/брызги реагентов, абразив, доступ к ремонту ограничен.



Исходные допущения (что важно зафиксировать в техзапросе)

Единица сравнения: 1 пог. м прохода шириной 0,75 м (конструкция + настил + ограждение).

Горизонт: 25 лет.



CAPEX “в среднем по рынку” (как относительный ориентир):

• сталь + эпоксид/PU — 35 тыс. руб
• горячее цинкование — 40 тыс. руб
• нерж. сталь AISI 316L — 90 тыс. руб

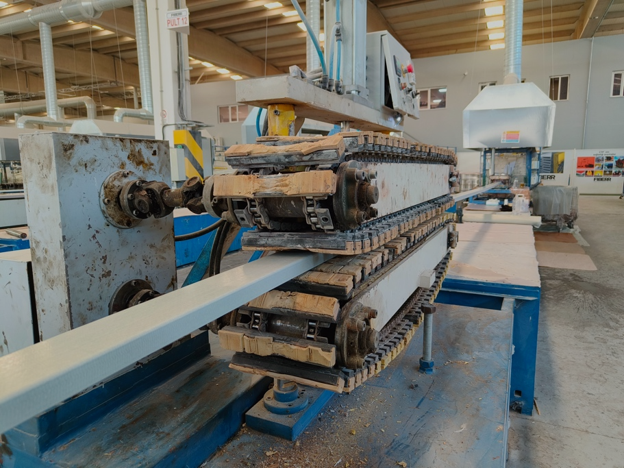

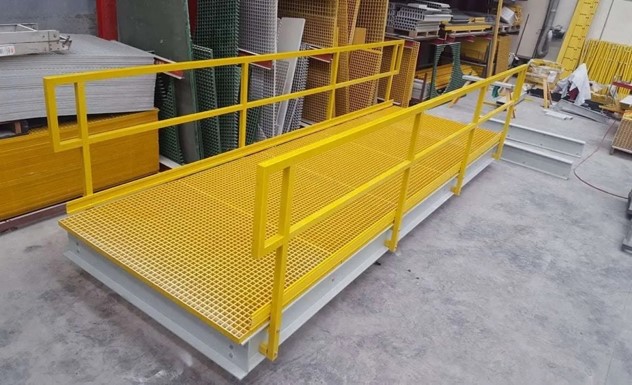

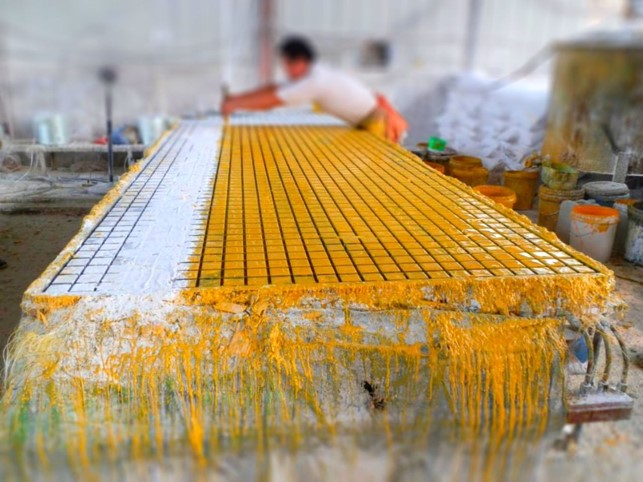

• FRP (пултрузия + формованный настил) — 65 тыс. руб



Типовой план вмешательств/ремонтов для тяжёлой зоны (укрупнённо):

• сталь + ЛКП: перекраски/ремонты ~каждые 5 лет + риск внеплановой замены секции;
• цинк: существенные ремонты реже, но возможна замена в химзоне;
• 316L: минимальные ремонты (крепёж/узлы);
• FRP: осмотры + локальные замены элементов крепежа/настила.



Результат примера (на 1 м, 25 лет, без дисконта)

Вариант	CAPEX, тыс. руб	Типичный “средний” интервал до крупного вмешательства	TCO за 25 лет, тыс. руб
Углеродистая сталь + эпоксид/PU	35	3–7 лет в мокрой химзоне	163
Углеродистая сталь, горячее цинкование	40	7–15 лет в атмосфере; в кислотных/щелочных брызгах может быть существенно меньше	132
Нерж. сталь AISI 316L	90	20–30+ лет (но проверять риски хлоридов/SCC)	107,5
FRP (пултрузия + формованный настил)	65	15–25+ лет при корректной смоле; подтверждать по ГОСТ	86,5



Как читать этот пример правильно (и почему он «инженерный», а не маркетинговый)

1. Это не прайс, а демонстрация механики жизненного цикла: в мокрой химзоне высокая частота восстановления защиты делает сталь по LCC дорогой и организационно тяжёлой.
2. Для покрытий важно помнить нормальную трактовку «долговечности»: в логике ISO/ГОСТ 34667 (ISO 12944) это время до первого крупного обслуживания, то есть ремонты неизбежны и должны быть запланированы.
3. Для FRP ключевое условие — выбор по смоле и подтверждение стойкости испытаниями под ваши реагенты/температуры (ГОСТ Р 56818–2015, ГОСТ 12020–2018).
4. 316L технически сильна, но обычно экономически оправдана там, где простой/доступ к ремонту крайне дорог или есть особые требования к чистоте/искробезопасности.
5. Цинкование хорошо для атмосферных/умеренно влажных условий, но в зонах кислот/щёлочей/активных промывок требует очень аккуратной проверки применимости по фактическим реагентам.



Что критично при выборе FRP (и почему это важно)



FRP нельзя выбирать по принципу «стеклопластик = не ржавеет». В агрессивных зонах композит действительно позволяет уйти от циклов антикоррозионной защиты, потому что изначально задуман для эксплуатации без слоя покрытия, а стойкость обеспечивается самим связующим и конструкцией. Но инженерная надёжность FRP определяется конкретной смолой, расчётной моделью и узлами, а не названием материала.



Ниже — четыре фактора, которые критичны для проектировщика и прямо влияют на срок службы, безопасность и стоимость жизненного цикла.



1) Тип связующего (смолы): это «химстойкость», а не маркетинг



Ключевой параметр FRP — смола. Изофталик подходит для умеренных сред, но для химии и очистных чаще требуется винилэфир, особенно при наличии кислот, хлора или H2S.
Это то место, где ошибка «взяли FRP подешевле» превращается в деградацию свойств и ремонты раньше срока.



Как правильно формализовать: стойкость должна быть подтверждена испытаниями именно под ваши условия (реагент, концентрация, температура, время воздействия).



2) Анизотропия: расчёт прогибов и узлов обязателен



У FRP прочность и жёсткость зависят от направления армирования, поэтому требуются корректные расчёты прогибов и узлов.



То, что «на стали проходит по жёсткости», у композита может потребовать другой схемы опирания/шагов/сечений.



Практика для ПД/РД: сравнивать решения нужно в равнофункциональном виде (нагрузки + прогибы + устойчивость), а не «по толщине/массе».



3) Ползучесть: нормируемый фактор, который нельзя “забыть”



Для FRP ползучесть — не дефект, а нормируемое свойство; игнорирование ползучести — типичная ошибка при «переносе» стальных подходов.



Это напрямую влияет на долговременные прогибы настилов и элементов, особенно при постоянных нагрузках и повышенной температуре.



4) Соединения и опорные зоны: именно они определяют долговечность конструкции



Болтовые узлы и опорные зоны требуют повышенного внимания, потому что именно они определяют долговечность всей конструкции.



Для FRP типичны осмотры и локальные замены элементов крепежа/настила, а не «перекраски всей конструкции».



Ограничения, которые надо проверить до выбора (чтобы не “упереться” в экспертизу)



Есть факторы, где FRP объективно уступает металлу — пожарная безопасность и температурные ограничения.



Если по объекту есть жёсткие требования по огнестойкости/температурной стабильности — их нужно фиксировать в исходных данных до подбора решения.



Как оформить требования к FRP так, чтобы они стали «барьером от замены» на тендере



Чтобы выбранное FRP-решение нельзя было легко заменить “аналогом” без доказательств, в техзадании фиксируются:

1. Смола и область применимости (например: изофталик/винилэфир) + перечень реагентов и температур.
2. Подтверждение химстойкости испытаниями под ваши условия по ГОСТ Р 56818–2015 и ГОСТ 12020–2018.
3. Расчётная постановка с учётом анизотропии и ползучести (прогибы/узлы/долговременная работа).
4. Конструктив узлов (болтовые соединения, опорные зоны) как отдельный пакет узлов/спецификаций.
5. Ограничения по пожарке и температуре как явный пункт исходных данных.



Проектирование FRP и стали: принципиальные отличия



При одинаковой «функции» (проход/эстакада/площадка обслуживания) сталь и FRP проектируются по разной логике. Сталь рациональна там, где критичны высокая жёсткость, огнестойкость и температурная стабильность, а FRP выигрывает там, где именно коррозия «съедает» ресурс быстрее, чем усталость или потеря прочности.



Ниже — отличия, которые важно учесть уже на стадии ПД/РД, чтобы получить равнофункциональные и сопоставимые решения.



1) Расчётная постановка: «стальной подход» нельзя механически переносить на FRP



Сталь изотропна и предсказуема по модулю упругости, поэтому в большинстве типовых узлов проектировщик привык «жить» в логике жёсткого каркаса и стандартных болтовых/сварных соединений.



FRP принципиально иной:

• Анизотропия: прочность и жёсткость зависят от направления армирования, поэтому расчёт прогибов и узлов обязателен и должен учитывать ориентацию материала.
• Ползучесть: для FRP это нормируемый фактор, а не дефект; типичная ошибка — считать композит «как сталь» и не учитывать долговременную работу.



Практический вывод: сравнение «по массе/по толщине/по цене за метр» некорректно — сравнивать нужно по критериям нагрузка - прогиб - узлы - долговременная пригодность (LCC).



2) Узлы и крепёж: в FRP они часто важнее “самого профиля”



В стальных решениях долговечность часто «лежит» в системе защиты (ЛКП/цинк) и качестве её исполнения. В композите же надёжность конструкции во многом определяется узлами.



Для FRP критичны:

• болтовые соединения и опорные зоны — именно они требуют повышенного внимания, так как определяют долговечность всей конструкции.
• корректная работа крепежа/закладных/опорных пластин и допуски монтажа (включая предотвращение локальных концентраций напряжений).



Что это значит для проектировщика: в составе техрешения по FRP должны быть не только “профили”, но и проработанные типовые узлы (опирание, стыковка, крепление настила/ограждений).



3) Пожарка и температура: стоп-фактор, который проверяют до подбора материала



FRP объективно может уступать металлу по требованиям пожарной безопасности и температурным ограничениям — это один из немногих факторов, где «стальная логика» остаётся безальтернативной.


Правило для ТЗ: если по объекту есть жёсткие требования по пожарке/температуре — их нужно фиксировать в исходных данных до выбора материала.



4) “Инженерная формула выбора” для ТЗ (чтобы решение нельзя было заменить «аналогом»)



Сталь — когда среда контролируема, FRP — когда среда доминирует.



Чтобы эта логика работала на тендере и в экспертизе, в ТЗ важно закреплять:

• условия воздействия среды (механизм: пары/аэрозоль/брызги/конденсат);
• ограничения по пожарке/температуре;
• критерии по прогибам/жёсткости и долговременной пригодности (для FRP — с учётом анизотропии и ползучести).



Сравнительная химическая стойкость для основных промышленных реагентов (обобщённо)

Среда (пример)	Сталь + эпоксид	Цинк	AISI 316L	FRP (изофталик)	FRP (винилэфир)
H/SO (до 20%)	ограниченно	не допускается	ограниченно	допустимо	устойчиво
HCl	не рекомендуется	не допускается	ограниченно	ограниченно	устойчиво
NaOH	ограниченно	не допускается	ограниченно	устойчиво	устойчиво
H2S	не рекомендуется	не допускается	ограниченно	устойчиво	устойчиво
Хлор / гипохлорит	не рекомендуется	не допускается	ограниченно	ограниченно	устойчиво



Ключевой инженерный вывод из таблицы

1. Кислоты (H2SO4 до 20%, HCl): «цинк» в явном виде выпадает, «сталь+эпоксид» и 316L остаются лишь как ограниченные сценарии, тогда как FRP на винилэфире показан как устойчивый вариант.
2. Щёлочи (NaOH): FRP (особенно винилэфир) выглядит устойчивее; у стальных решений — ограничения и зависимость от качества/состояния защиты.
3. H2S и хлор/гипохлорит: снова видно, что результат по FRP определяется типом смолы, а металлические решения чаще требуют оговорок и проверок.



Что зафиксировать в техзапросе, чтобы сравнение было “железным”



Чтобы проектировщик мог использовать результаты в ПД/РД и «закрыть» риск подмены решения на тендере, в запросе к поставщику нужно закрепить:

• среду и режим воздействия (пары/аэрозоль/брызги/конденсат, периодичность промывок) — это прямо влияет на деградацию покрытий и на выбор смолы;
• температуру и концентрации реагентов (в т.ч. аварийные/пиковые);
• для FRP — подтверждение химстойкости испытаниями под ваши условия (ГОСТ Р 56818–2015, ГОСТ 12020–2018).
