Решетчатый композитный настил

Композитный решетчатый настил – купить с доставкой по России по выгодной цене от производителя. Собственное производство пластиковых решеток. Оперативное оформление заказа и доставка настила из композитных материалов в любых объемах по всей России, Казахстану, Беларуси.



Где используется

• Строительство в железнодорожной сфере
• Городская инфраструктура
• Производство колодцев, люков и фальшполов
• Строительство смотровых ям в гаражах
• Грязезащитные покрытия
• Приемники и лотки для водосборных систем
• Организация зон на территории промышленных предприятий



Настил из композита - преимущества

• Небольшой вес
• Электрическая изоляция
• Долгий срок службы
• Стойкость к коррозии
• Огнезащитные свойства
• Отсутствие скольжения
• Несложный монтаж
• Радиопрозрачность
• Стойкость к механическим повреждениям



Композитные настилы подразделяются в зависимости от вида рабочей поверхности на:

- сплошные (с покрывающим листом на решетчатой структуре)

- решетчатые (со сквозными ячейками)



Противоскользящие свойства рабочей поверхности сплошных настилов задаются в зависимости от ее текстуры:

- гладкая (шлифованная);

- рельефная;

- с кварцевым песком



Степень шероховатости для решетчатых настилов задается профилированием торцевых стенок решетки.

Возможно изготовление разных типов:

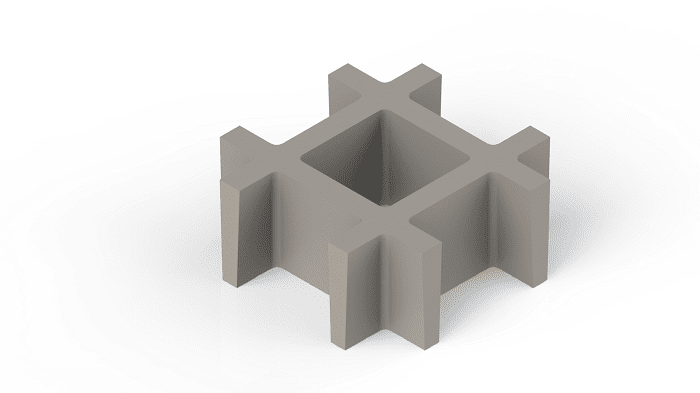

- плоский торец;

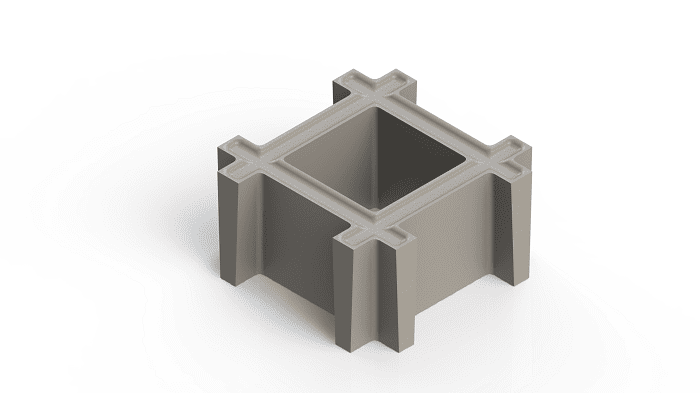

- вогнутый торец;

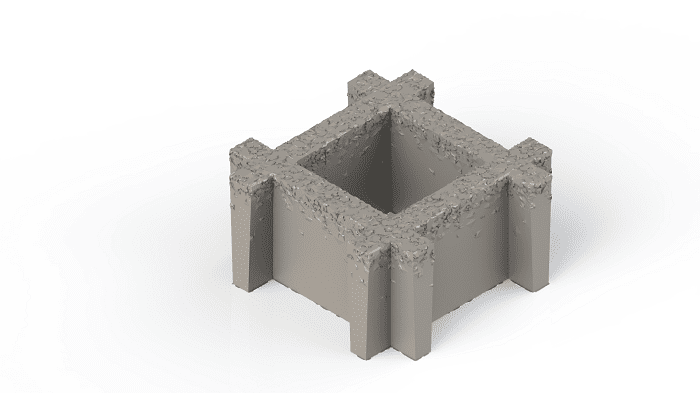

- торцы, обработанные кварцевым песком.



Виды решетчатых настилов

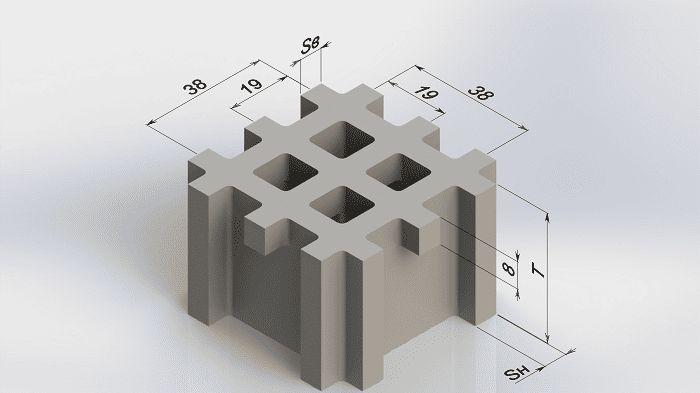

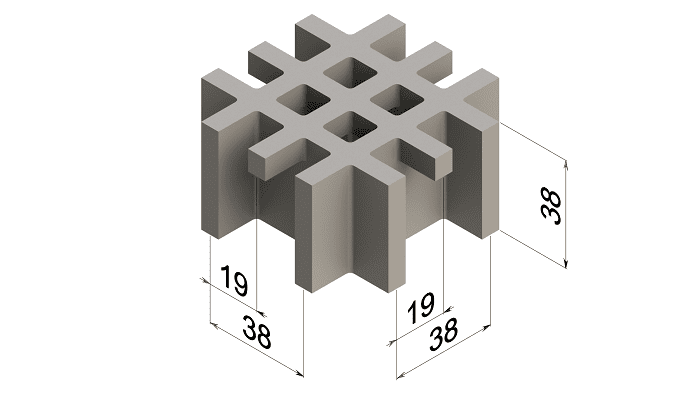

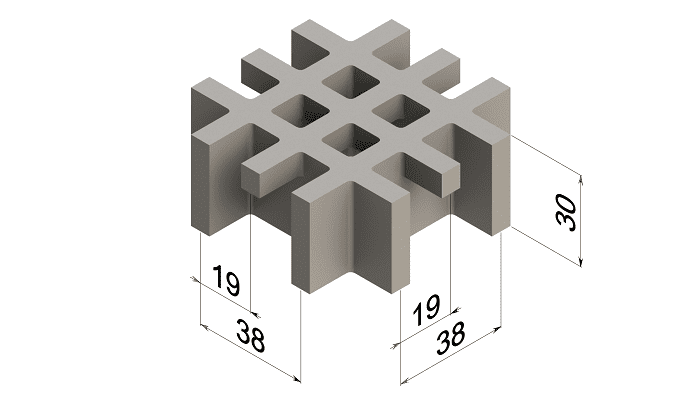

Решётка 19х19 мм





Размеры ячейки (осевые) мм	Высота (Т) мм	Толщина стенок верх (Sв) / низ (Sн) мм	Вес кг / кв. м	Размеры стандартной панели мм
19 х 19	30	7 / 5	18,5	1000 х 4040
19 х 19	38	7 / 5	21	1000 х 4040

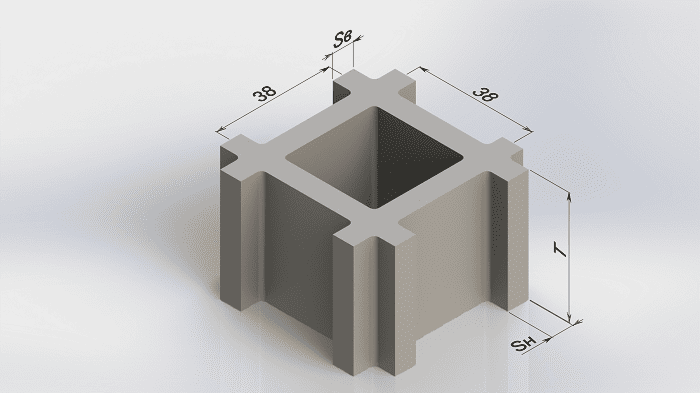

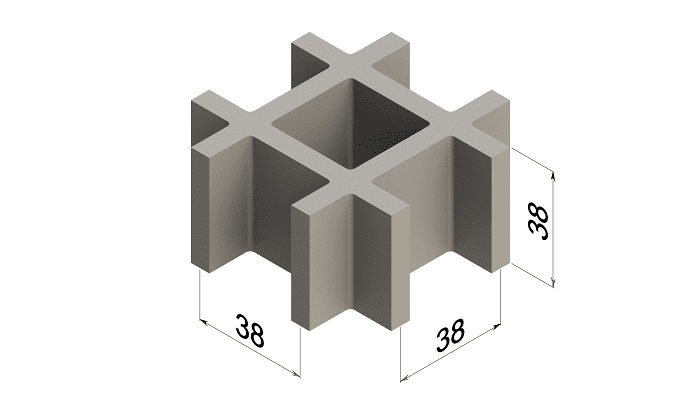

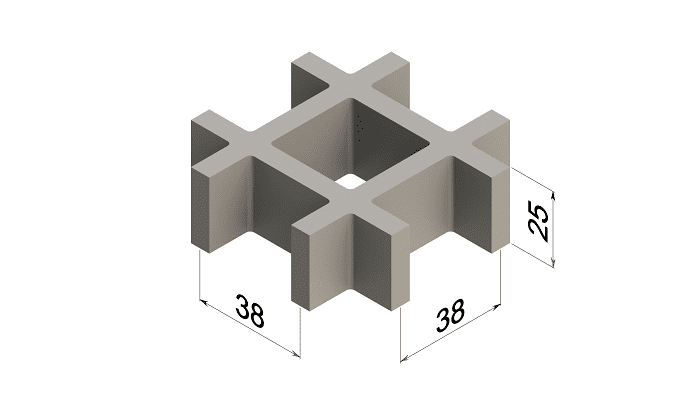

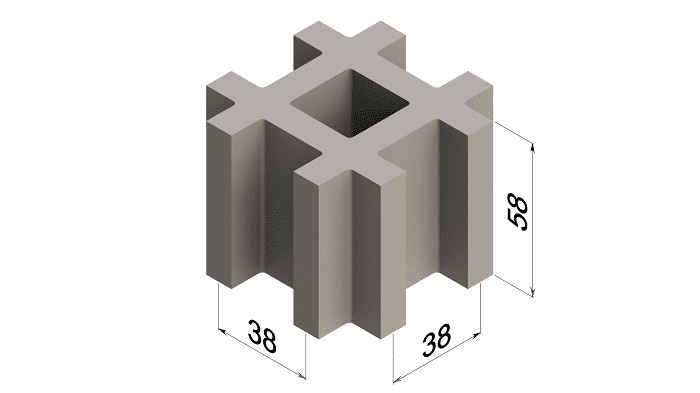

Решётка 38х38 мм

Размеры ячейки (осевые) мм	Высота (Т) мм	Толщина стенок верх (Sв) / низ (Sн) мм	Вес кг / кв. м	Размеры стандартной панели мм
38 х 38	25	7 / 5	12,5	1000 х 4040

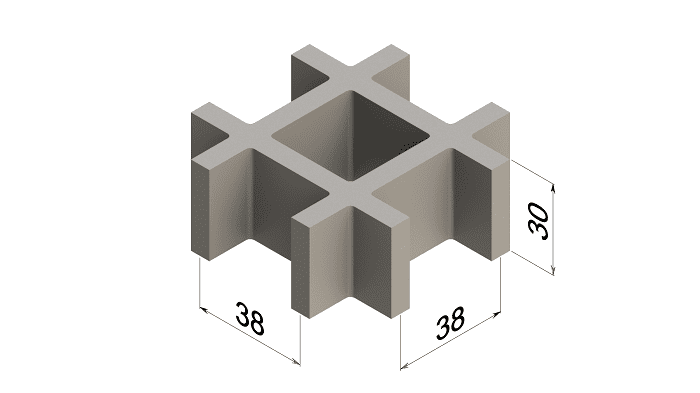

38 х 38	30	7 / 5	14	1000 х 4040
38 х 38	38	7 / 5	18,5	1000 х 4040 1220 х 3660 1000 х 3000

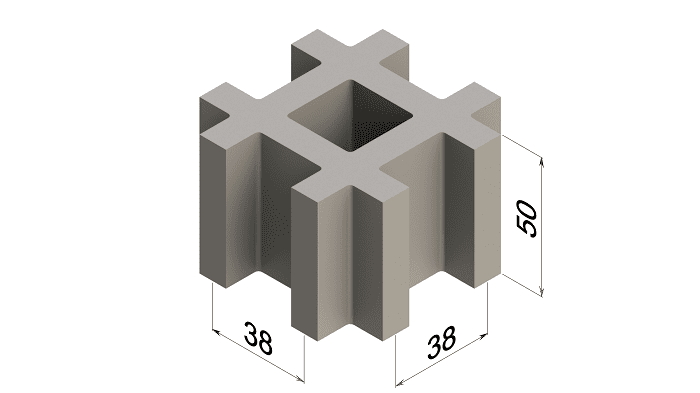

38 х 38	50	11 / 9	36	1000 х 4040
38 х 38	58	11 / 9	42	1000 х 4040

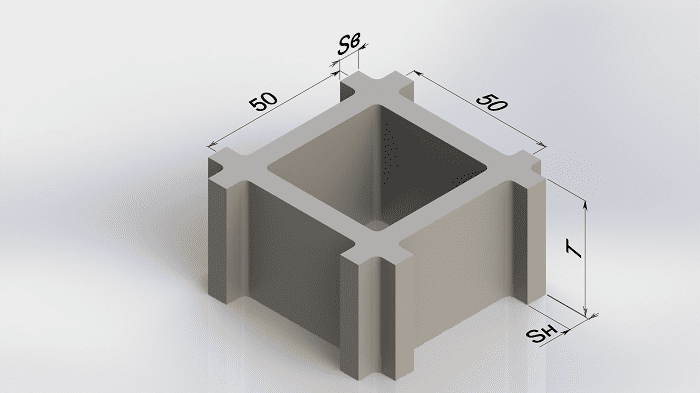

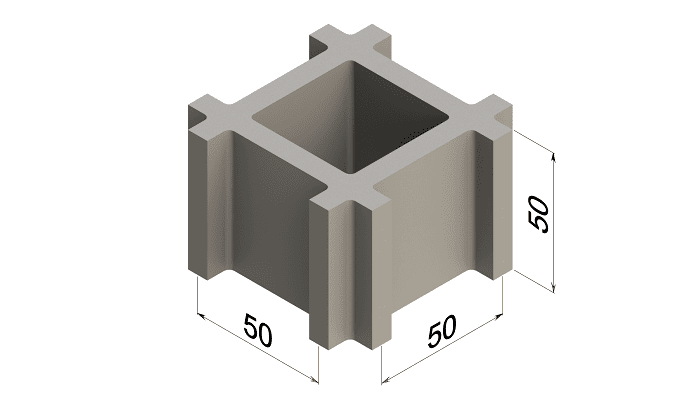

Решётка 50х50 мм

Размеры ячейки (осевые) мм	Высота (Т) мм	Толщина стенок верх (Sв) / низ (Sн) мм	Вес кг / кв. м	Размеры стандартной панели мм
50 х 50	50	8 / 5	23,5	1220 х 3660

Противоскользящие свойства

Степень шероховатости решетчатых настилов задаётся профилированием торцевых стенок решётки.



Типы смол для производства настилов





Тип смолы подбирается в зависимости от запроса на химическую стойкость, температурную устойчивость и огнеупорность изделия.



Ортофталевая полиэфирная смола (ORTHO) - экономичная смола для использования в областях, где не требуется высокая коррозийная стойкость

• трудно воспламеняющаяся, нетоксичная, без содержания галогена
• самозатухающие свойства
• температура тепловой деформации (под нагрузкой) HDT: 80 ° C
• температура тепловой деформации (кратковременно, без нагрузки): 160 ° C



Изофталевая полиэфирная смола (ISO) – стандартная смола для универсального использования

• трудно воспламеняющаяся, нетоксичная, без содержания галогена
• самозатухающие свойства
• температура тепловой деформации (под нагрузкой) HDT: 120 ° C
• температура тепловой деформации (кратковременно, без нагрузки): 160 ° C



Винилэфирная смола (VE) – химически стойкая смола

• трудно воспламеняющаяся, нетоксичная, без содержания галогена
• самозатухающие свойства
• температура тепловой деформации (под нагрузкой) HDT: 120 ° C
• температура тепловой деформации (кратковременно, без нагрузки): 180 ° C

Рекомендована для применения там, где есть серьёзные температурные и химические воздействия.

Настилы из такой смолы долговечны и могут выдерживать суровые условия использования



Фенольная смола (PHE) – смола для максимальной противопожарной безопасности

• трудно воспламеняющаяся, нетоксичная, без содержания галогена
• самозатухающие свойства
• температура тепловой деформации (под нагрузкой) HDT: 160 ° C
• температура тепловой деформации (кратковременно, без нагрузки): 180 ° C

Рекомендована для применения там, где есть высокие температурные воздействия и опасность возгорания. Практически не воспламеняется, горит с минимальным выбросом дыма низкой токсичности.

Варианты крепления настила

Метизы доступны с гальваническим покрытием, либо из нержавеющей стали.



    — Шайба прижимная рельефная D ХХ мм

    — Болт M6 DIN 933

    —  Гайка M6 DIN 557

    — Шайба M6 DIN 125

     Диаметр шайбы варьируется в зависимости от размеров  ячейки.

     Длина болта подбирается из условия: Высота настила + 40 мм.







    — Скоба прижимная «крылья птицы» (вар.)

    — Болт M6 DIN 933

    — Гайка M6 DIN 557

    — Шайба M6 DIN 125

    Тип скобы варьируется в зависимости от размеров ячейки.

    Длина болта подбирается из условия: Высота настила + 40 мм.
