Стальные оцинкованные перильные ограждения

Стальные оцинкованные пешеходные ограждения Солидтех предназначены для повышения безопасности движения пешеходов на тротуарных зонах автомобильных дорог, мостов, путепроводов и других объектов транспортной инфраструктуры.

В отличие от традиционных цельносварных секций, ограждения собираются из стальных профильных элементов и серийных соединительных узлов. Монтаж на объекте выполняется механическими соединениями без сварочных работ. Это сокращает объем операций на площадке, упрощает подгонку секций по месту и позволяет заменять отдельные элементы при ремонте.



Удерживающие и ограничивающие пешеходные ограждения



Линейка включает удерживающие пешеходные ограждения УПО-М для мостов и путепроводов, а также ограничивающие пешеходные ограждения ОПО-Д для автомобильных дорог и участков организации движения пешеходов.

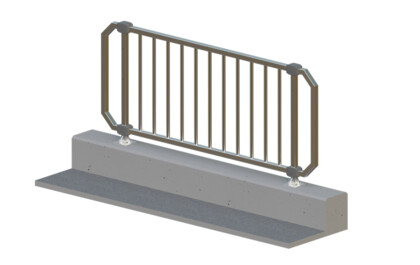

• Стальные оцинкованные ограждения УПО-М, тип МСТ2 — экономичное удерживающее мостовое ограждение с простой решеткой заполнения с двумя горизонтальными перекладинами.
• Стальные оцинкованные ограждения УПО-М, тип МСТ3 — удерживающее мостовое ограждение с дополнительным поручнем над решеткой заполнения.

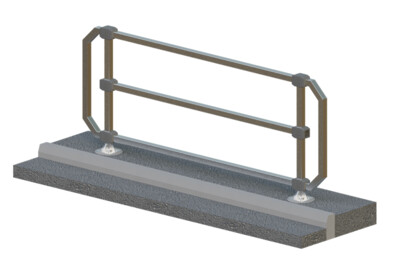

• Стальные оцинкованные ограждения ОПО-Д, тип ДОР2 — ограничивающее дорожное ограждение с двумя горизонтальными перекладинами.
• Стальные оцинкованные ограждения ОПО-Д, тип ДОР3 — ограничивающее дорожное ограждение с тремя горизонтальными перекладинами.



Конструкция и горячее цинкование



Система ограждений разработана в целях оптимизации первоначальной стоимости конструкции за счет применения стальных горячеоцинкованных профильных элементов в комбинации с технологичными сборочными узлами из композиционного материала.



Основными несущими элементами стоек и решеток служат стальные профильные трубы 50х50х2 мм. Максимальный шаг стоек для серийных стальных ограждений составляет 2,0 м. Защита стальных элементов от коррозии выполняется методом горячего цинкования (толщиной не менее 80 мкм) в соответствии с требованиями конструкторской документации и договора поставки.

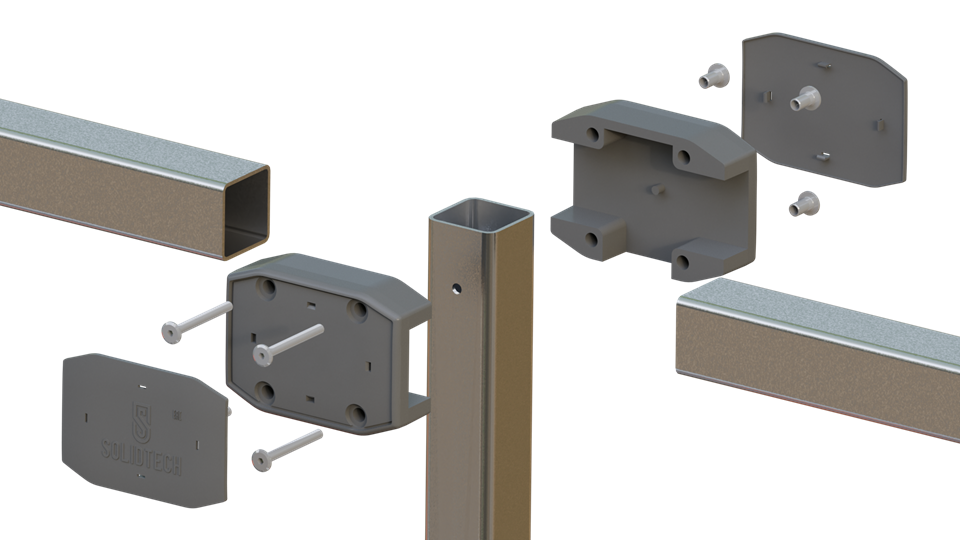

Соединительные элементы из стеклонаполненного полиамида изготавливаются серийным литьем на собственном производстве Solidtech. Геометрия узлов обеспечивает взаимное позиционирование профильных элементов и технологичную сборку ограждения. Комплект поставки формируется по спецификации и включает необходимые узлы и крепежные изделия.



Монтаж без сварочных работ



Стальные оцинкованные ограждения поставляются как комплект элементов заводской готовности. На объекте стойки и решетки объединяются типовыми узловыми соединениями. Не требуется выполнять сварку оцинкованных деталей, восстанавливать поврежденное покрытие в зонах сварных швов или организовывать дополнительные сварочные посты непосредственно на мосту либо автомобильной дороге.



Модульный принцип особенно удобен при монтаже на протяженных и удаленных дорожных объектах, т.к. он позволяет значительно снизить трудозатраты при монтаже, а также при последующей замене локально поврежденных элементов.



Производственное партнерство и поставка в регионы



Компания «Солидтех» активно сотрудничает с производителями металлоконструкций. Стальные стойки и решетки могут изготавливаться на квалифицированных региональных площадках по КД и требованиям, предоставленным ООО «Солидтех». Такая модель кооперации позволяет клиенту получать максимально доступную стоимость конечной продукции и экономить на логистике тяжелых металлических элементов. При этом вся техническая документация будет подготовлена компетентными специалистами с учетом особенностей объекта, а комплект серийных сборочных узлов и крепежа оперативно поставляются из складского наличия.



Наш подход к качеству продукции подразумевает кооперацию с региональными площадками, отвечающими установленным требованиям к технологиям и условиям производства, а также приемочному контролю.



Проектировщикам и строительным организациям



Компания более десяти лет поставляет пешеходные ограждения для транспортной инфраструктуры. Накопленный опыт взаимодействия с проектными организациями используется при внедрении продукции на стадии проектирования. Мы предоставляем типовые узлы, чертежи PDF и DWG, технические характеристики и рекомендации привязке типовых узлов к конкретному сооружению.



Для постоянных клиентов - подрядных организаций мы осуществляем поставки в максимально короткие сроки с учетом складской программы на основе предварительного планирования;



Для эксплуатирующих организаций всегда доступны в наличии серийные соединительных узлы и ремонтные комплекты.



Как выбрать материал ограждения



Оцинкованная сталь рациональна, когда приоритетны минимизация первоначальной стоимости и возможность локального изготовления металлоемких элементов. Композитное исполнение рекомендуется для объектов с интенсивным воздействием влаги, противогололедных реагентов и других коррозионных факторов, а также при повышенных требованиях к массе и затратам жизненного цикла.



Чтобы получить подбор типа ограждения и расчет поставки, направьте ООО «Солидтех» ведомость объемов, регион объекта, информацию о принципе монтажа стоек к основанию и проектную документацию. Специалисты предложат исполнение, подготовят спецификацию и предоставят комплект технических материалов.



Часто задаваемые вопросы проектировщиков



Чем удерживающее пешеходное ограждение отличается от ограничивающего?



УПО (удерживающее) предотвращает падение с высоты — применяется на мостах, эстакадах, высоких насыпях и подпорных стенах. ОПО (ограничивающее) лишь упорядочивает движение пешеходов и не даёт им выходить на проезжую часть. Ключевое отличие — нагрузка: УПО по ГОСТ 33128-2014 держит не менее 1,27 кН, ОПО — всего 0,3 кН. Геометрия тоже разная.



Где предусматривают удерживающие пешеходные ограждения?



По ГОСТ Р 52289: у края тротуара на мостах, у насыпи выше 1,5 м, у подпорной стены выше 1 м, на надземных переходах. Точное место и конструкцию узла крепления определяет проектировщик.



Какими нормативными документами устанавливаются требования к УПО?



ТР ТС 014/2011, ГОСТ 33128, ГОСТ Р 58351-2019 (основной профильный стандарт), ГОСТ Р 52289-2019, СП 35.13330.2011, а также СТО и сертификаты производителя.



Какие основные требования предъявляются к конструкции УПО?



Высота от 1,1 м, шаг элементов заполнения до 150 мм, зазор до тротуара — до 100 мм (на мосту) или 150 мм (вне моста), ячейка сетки до 50 мм, обеспечена видимость через ограждение, возможность замены элементов, отсутствие дефектов на металле. Цинковое покрытие — от 80 мкм на основных деталях, от 30 мкм на крепеже (раздел 6 ГОСТ Р 58351-2019).



На какую нагрузку должно быть рассчитано удерживающее пешеходное ограждение?



Вертикальная нагрузка 1,5 кН на поручень и удар с энергией 600 Дж. После статических испытаний — без трещин, после динамических — без пробоя, отсоединения заполнения или разрушения стоек (п. 6.2, 6.3 ГОСТ Р 58351-2019). Для конкретной модели (например, УПО-М) параметры берут из сертификата под нужную конфигурацию.



Почему отличаются требования к нагрузкам для удерживающего ограждения - 1,27 и 1,5 кН в документации?



Это требования из разных документов, не противоречащих друг другу. ГОСТ 33128-2014 даёт общее межгосударственное значение 1,27 кН (используется в рамках ЕАЭС через ТР ТС 014), а российский ГОСТ Р 58351-2019 — более строгую проверку в 1,5 кН плюс удар 600 Дж. Значение 1,27 кН фигурирует и в СП 35.13330.2011 для расчёта перил моста.



Какие нагрузки учитывают в прочностных расчетах при проектировании пешеходных ограждений для мостов?



Испытания по ГОСТам не заменяют расчёт конструкции. Производитель должен проверить: собственный вес, нагрузку от пешеходов (1,0 кН/м вертикально и горизонтально одновременно, либо сосредоточенно 1,27 кН), ветер и температуру. На основе этого определяют шаг стоек и требования к креплению.



Какими нормативными документами устанавливаются требования к ОПО?



ГОСТ 33128 (общие требования), ГОСТ Р 59401-2021 (основной стандарт для ОПО), ГОСТ Р 52289-2019 (места применения).



Какие основные требования предъявляются к ограничивающим ограждениям перильного типа?



Высота 0,8–1,0 м, две перекладины при высоте 1 м, сечение поручня от 40х20 мм (или х40 мм), заполнение от 20х20 мм (или х20 мм), толщина проката от 1,5 мм, замена секции без демонтажа соседних, цинковое покрытие от 80 мкм.



На какую нагрузку рассчитано ограничивающее пешеходное ограждение?



Горизонтальная нагрузка 0,3 кН на поручень. После испытания — без разрушений и трещин (п. 6.1.3 и приложение Д ГОСТ Р 59401-2021).



Может ли ограничивающее ограждение применяться там, где существует риск падения человека с высоты?



Нет. ОПО рассчитано только на направление движения, а не на удержание человека. Там, где есть риск падения (мосты, насыпи, стены, надземные переходы), нужно ставить УПО — замена на ОПО ради экономии недопустима.



Что необходимо указать в проектной документации?



Наименование и тип ограждения (УПО/ОПО), материал, высоту, тип заполнения, профиль и толщину стенки, шаг стоек, покрытие, крепёж, узел установки и требования к основанию.



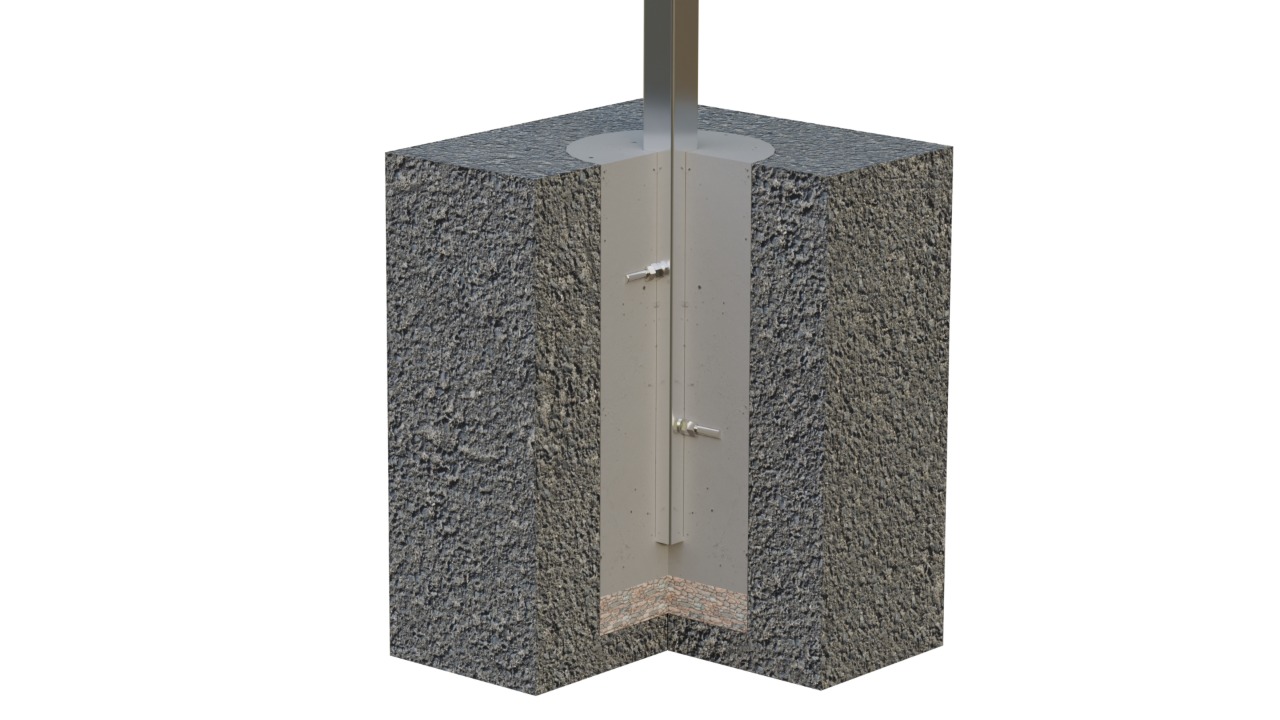

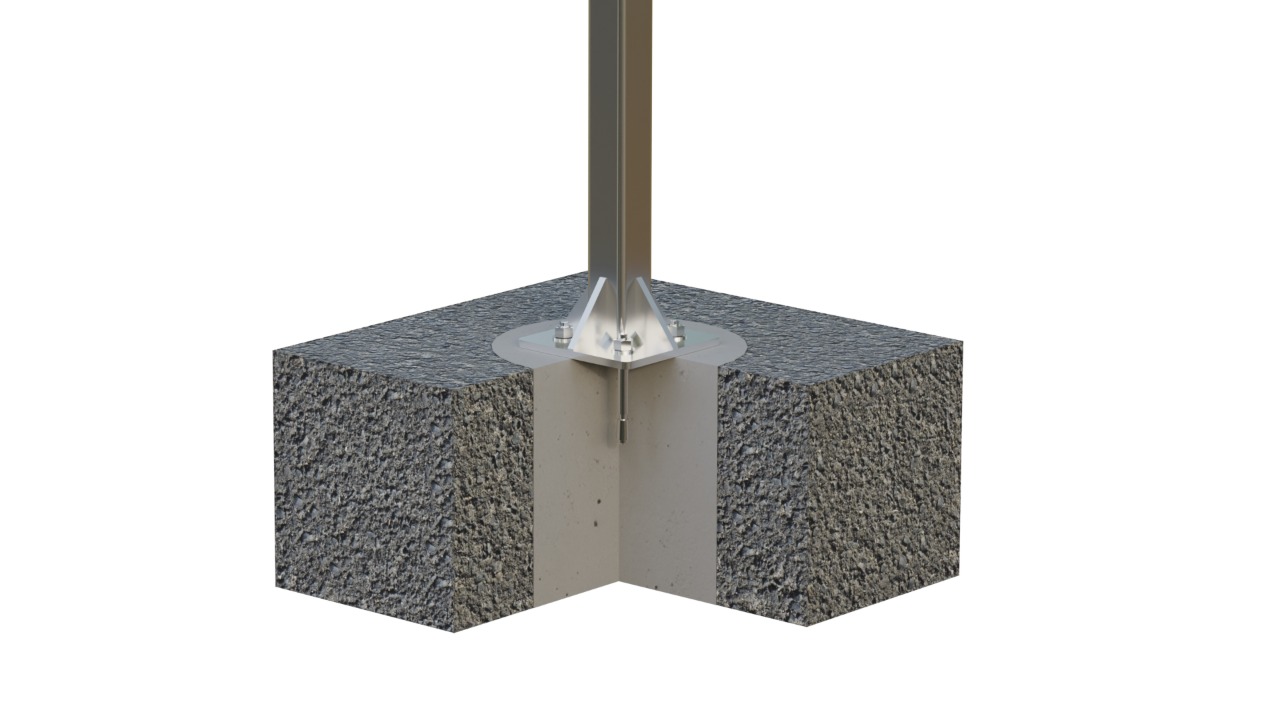

Заменяет ли сертификат на дорожное ограждение расчет узла крепления?



Нет. Сертификат подтверждает характеристики изделия только в испытанной конфигурации на стенде, но не гарантирует устойчивость на конкретном объекте. Проектировщик обязан сам проверить прочность крепления (анкеры, закладные, фундамент), используя чертежи и расчётные реакции от производителя.
