Стальные оцинкованные удерживающие ограждения УПО-М

Стальные оцинкованные удерживающие пешеходные ограждения УПО-М Солидтех применяются на мостах, путепроводах и других транспортных сооружениях, где перильная конструкция должна предотвращать падение пешеходов. Ограждения выпускаются в виде серийной модульной системы с максимальным шагом стоек 2,0 м.



Стальные элементы защищаются от коррозии горячим цинкованием. Сборка стоек и решеток выполняется с применением типовых соединительных узлов из стеклонаполненного полиамида и комплектных крепежных изделий. Сварочные работы на объекте не требуются.



Варианты удерживающих ограждений УПО-М



Стальные оцинкованные УПО-М, тип МСТ2



Исполнение с решеткой заполнения, включающей две горизонтальные перекладины. Конструкция предназначена для типовых мостовых решений и сочетает нормативную функцию удерживающего ограждения с технологичной модульной сборкой.

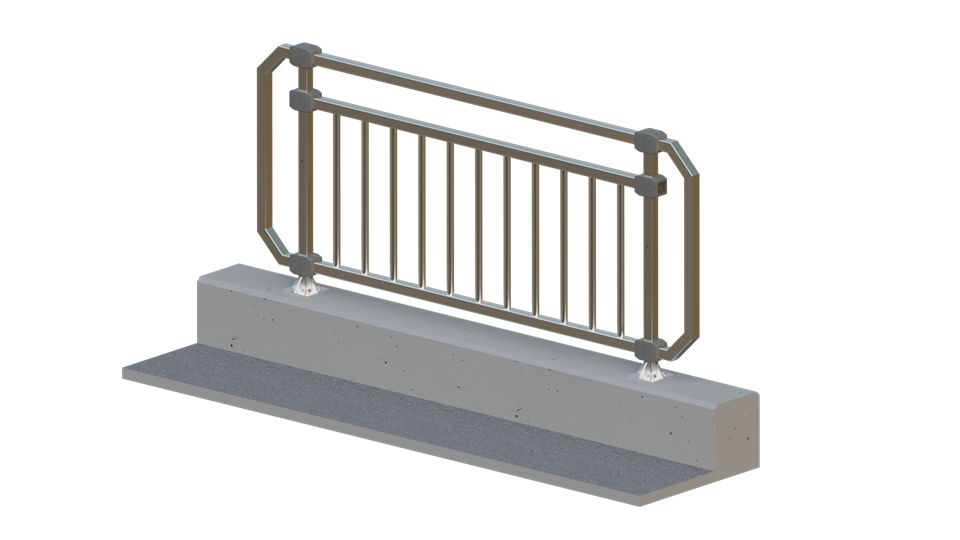

Стальные оцинкованные УПО-М, тип МСТ3



Исполнение с дополнительным поручнем над решеткой заполнения. Тип МСТ3 применяется для объектов, где требуется конструктивно и визуально выделенный верхний поручень.



Основные характеристики

• класс ограждения — удерживающее пешеходное;
• группа по месту установки — мостовая, УПО-М;
• высота серийного ограждения — 1,1 м;
• максимальный шаг стоек — 2,0 м;
• монтаж стоек – фланцевое соединение (под анкеры М12) / заделка в монолитный фундамент;
• основные профили стоек и решеток — стальная труба 50х50х2 мм;
• антикоррозионная защита — горячее цинкование (не менее 80 мкм);
• монтажное соединение — механическое болтовое, без сварки на объекте;
• серийные исполнения — МСТ2 и МСТ3.



Поставка комплектной системы



Комплект поставки формируется по ведомости объемов и проектной спецификации. В него могут входить центральные и концевые стойки, решетки заполнения, соединительные узлы, крепежные изделия, элементы закрепления стоек. Разделение конструкции на типовые элементы упрощает логистику и позволяет комплектовать участки фактической длины с использованием типовых серийных элементов.



Стальные элементы могут изготавливаться ближе к региону строительства по утвержденной КД и под контролем установленных параметров качества. Серийные полиамидные узлы и крепеж комплектуются Солидтех из складского запаса.



Материалы для проектирования



Для включения УПО-М в проектную документацию предоставляются чертежи PDF / DWG, полные технические характеристики, схемы закрепления стоек и спецификация комплекта. Конкретное решение по анкеровке, закладным деталям и сопряжению с конструкциями сооружения принимается проектной организацией.



Направьте план ограждаемого участка, тип основания и регион объекта. Специалисты проконсультируют по применению конструкции, подготовке спецификации и оперативно осуществят расчет стоимости поставки.
