Смотровые ходы для мостов
Скачать каталог PDF
Купить смотровые ходы для мостов напрямую от производителя ООО «Солидтех» в Санкт-Петербурге. Доставка в Москву, Казань, Екатеринбург, Ростов-на-Дону, Новосибирск, по всей России и СНГ.
Основные преимущества

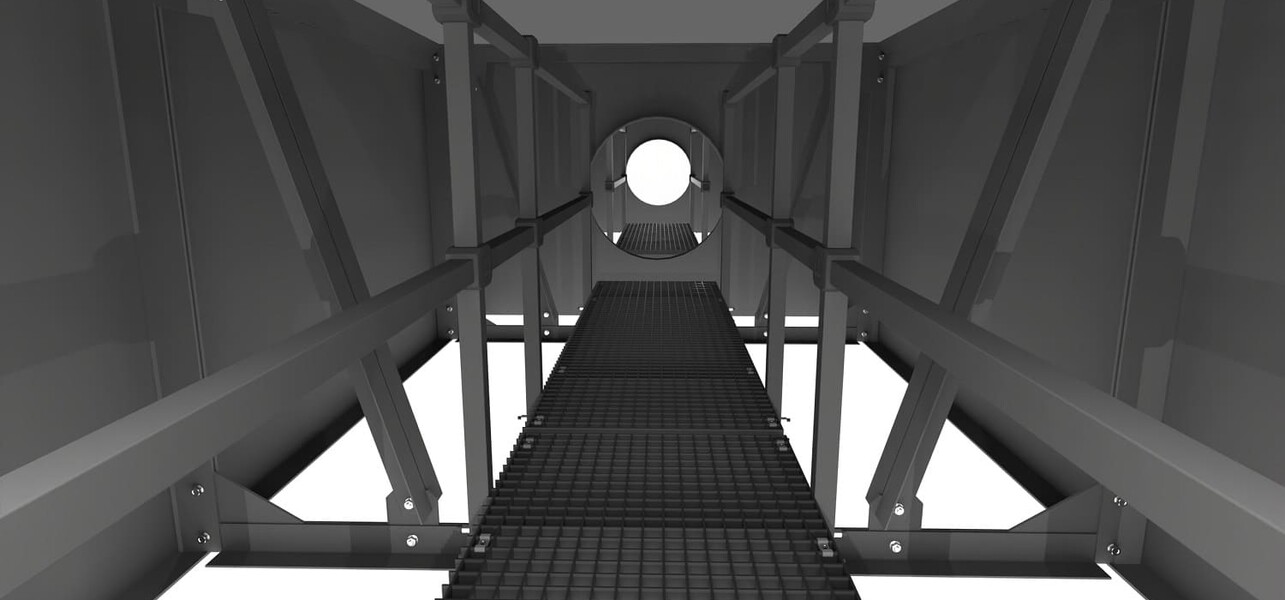

Конструкции смотровых ходов относятся к эксплуатационным обустройствам и используются в качестве служебных эксплуатационных проходов для выполнения работ по обслуживанию, текущему содержанию и ремонту пролетных строений искусственных сооружений.

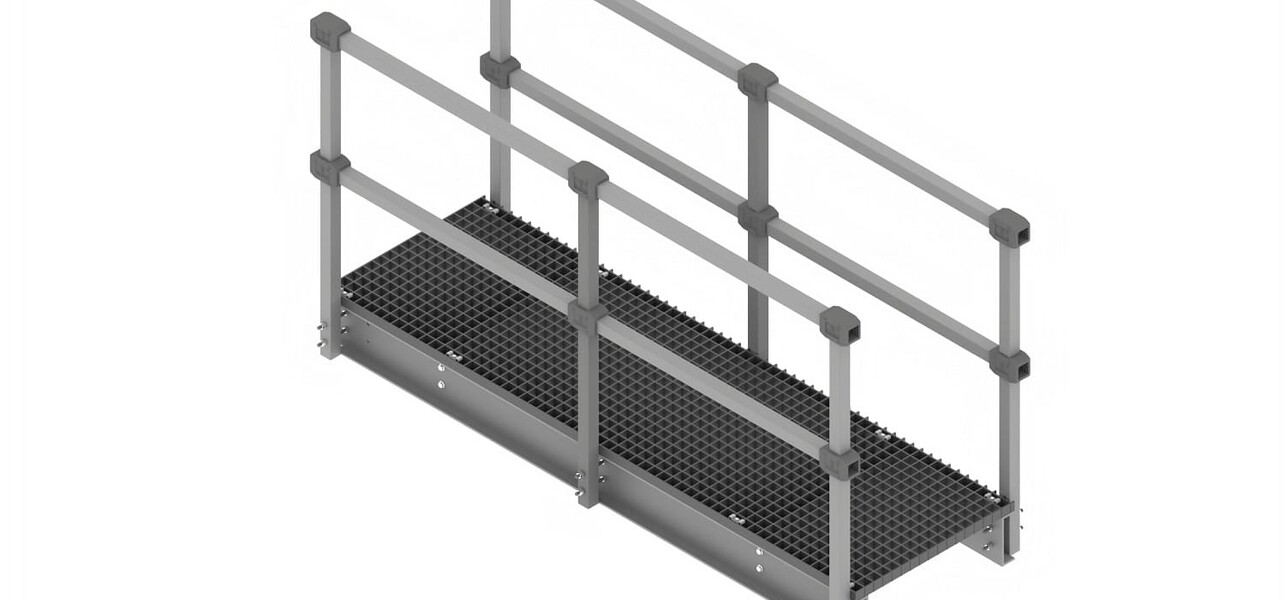

Разработанная инженерами ООО «Солидтех» конструкция композитного смотрового прохода состоит из типовых элементов, имеет минимальное количество узловых соединений и низкий вес. Высокая коррозийная стойкость композитного материала повышает общий срок эксплуатации данной конструкции и позволяет значительно снизить затраты на ее содержание. Высокий уровень заводской сборки элементов смотрового хода позволяет качественно произвести работы по его монтажу на объекте строительства и снизить при этом трудозатраты.
Характеристики смотровых ходов для мостов

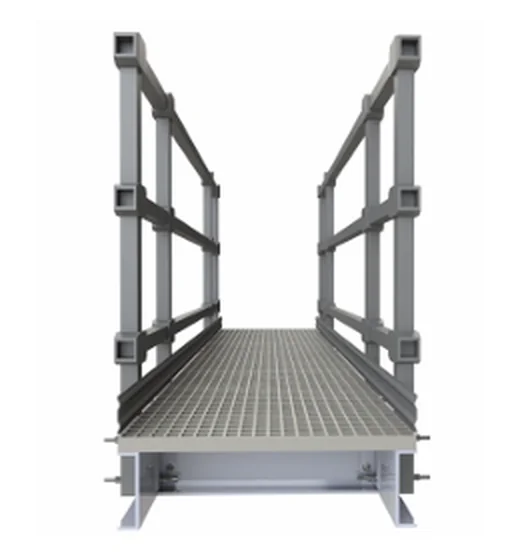

.webp)

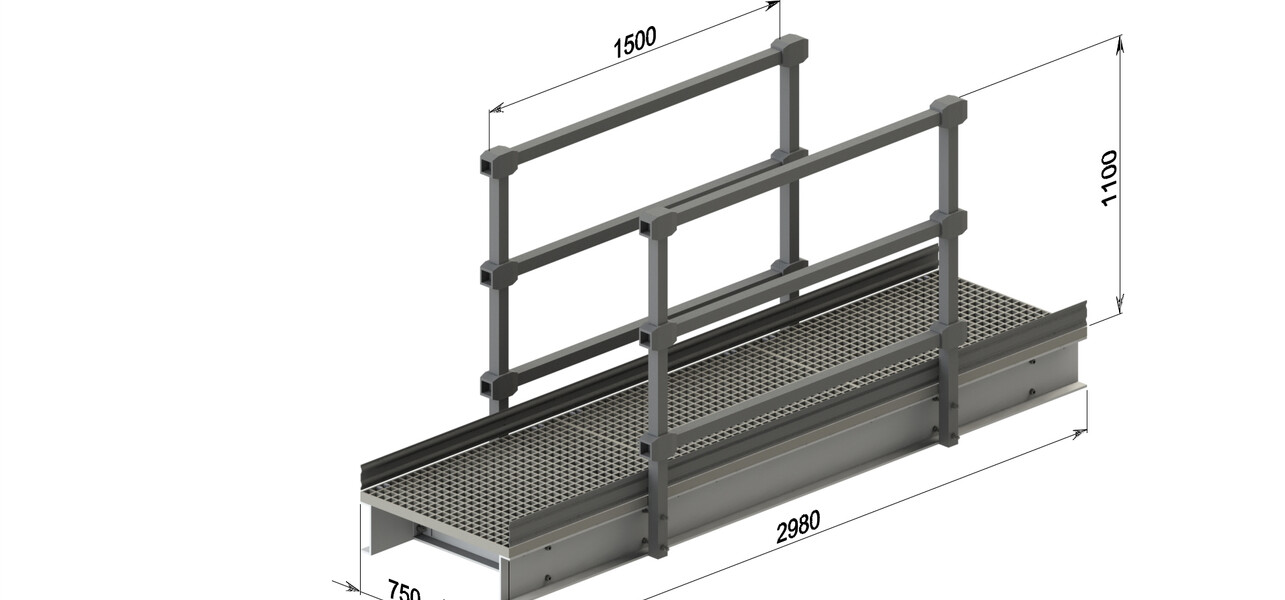

| Маркировка | СХ-01/75 | СХ-01/100 |
| Ширина прохода, мм | 750 | 1000 |
| Описание конструкции | Рама — композит (Ш200) Настил — композит, решетка 38x38 H38 мм Ограждения — композит h=1.1 м Отбойник ограждения — композит Болтовые соединения элементов, нерж. ст. A2 | |
| Пролет макс, м | 3 | 3 |
| Масса расч. 1 пог. м, кг | 27.8 | 33.2 |

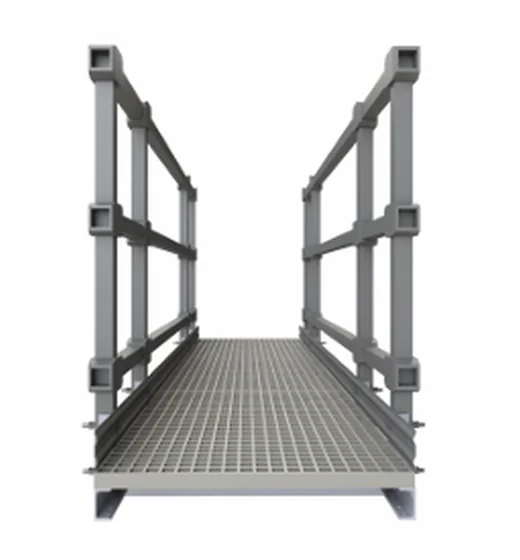

.webp)

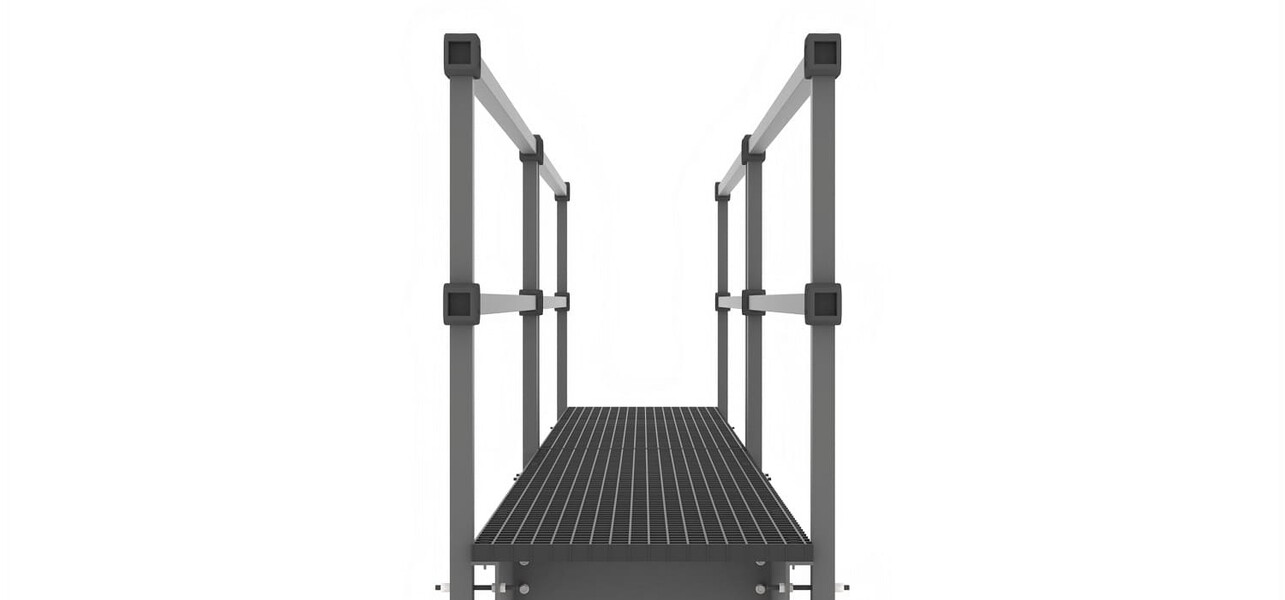

| Маркировка | СХ-02/75 | СХ-02/100 |
| Ширина прохода, мм | 750 | 1000 |
| Описание конструкции | Рама — ст3 гор. цинк Ш8п Настил — композит, решетка 38x38 H38 мм Ограждения — композит h=1.1 м Отбойник ограждения — композит Болтовые соединения элементов, нерж. ст. A2 | |
| Пролет макс, м | 3 (4) | 3 (3,5) |
| Масса расч. 1 пог. м, кг | 49.3 | 52.4 |

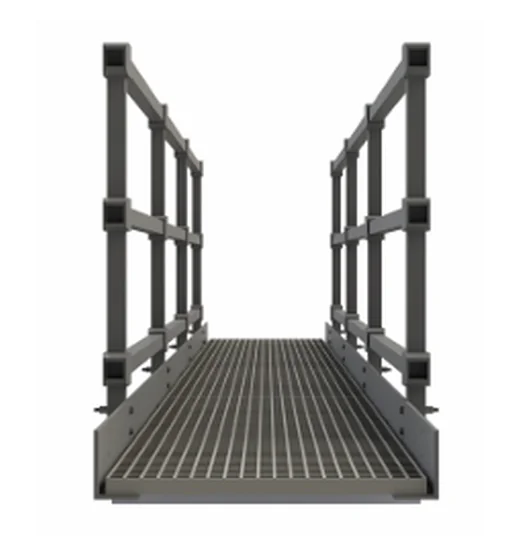

.webp)
| Маркировка | СХ-03/75 | СХ-03/100 |
| Ширина прохода, мм | 750 | 1000 |
| Описание конструкции | Рама — ст3 гор. цинк уголок 160x100x10 мм Настил — композит, решетка 38x38 H38 мм Ограждения — композит h=1.1 м Нстр=1,148 м Болтовые соединения элементов, нерж. ст. A2 | |
| Пролет макс, м | 6 (7) | 6 |
| Масса расч. 1 пог. м, кг | 71.4 | 77.9 |
Производство смотровых ходов для мостов

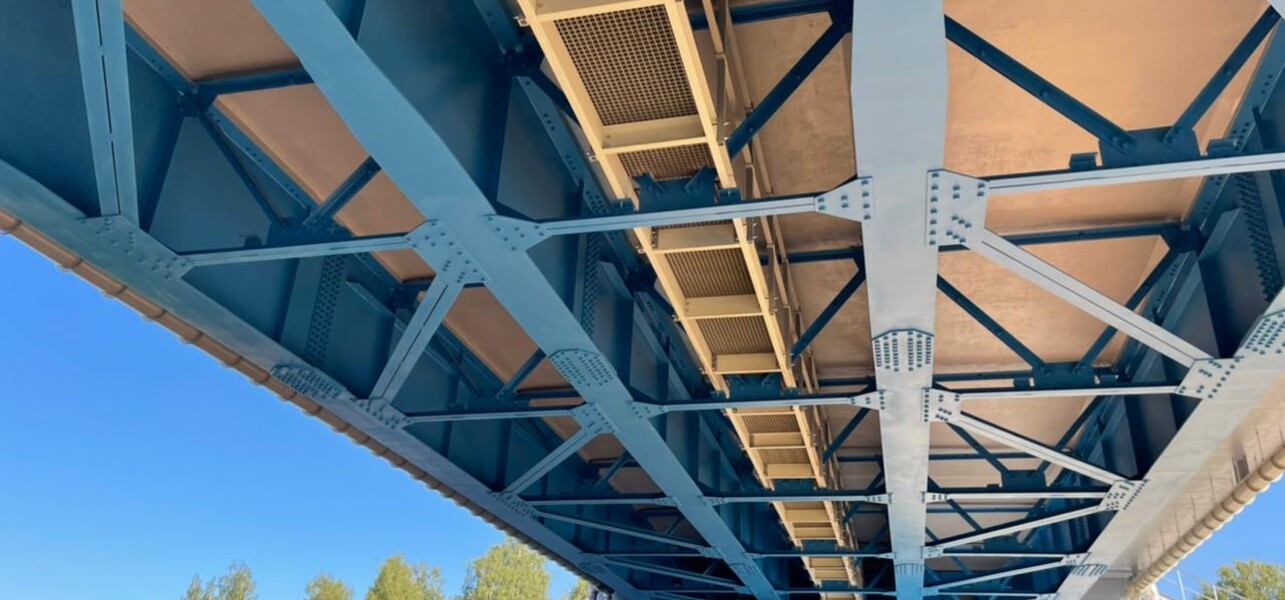

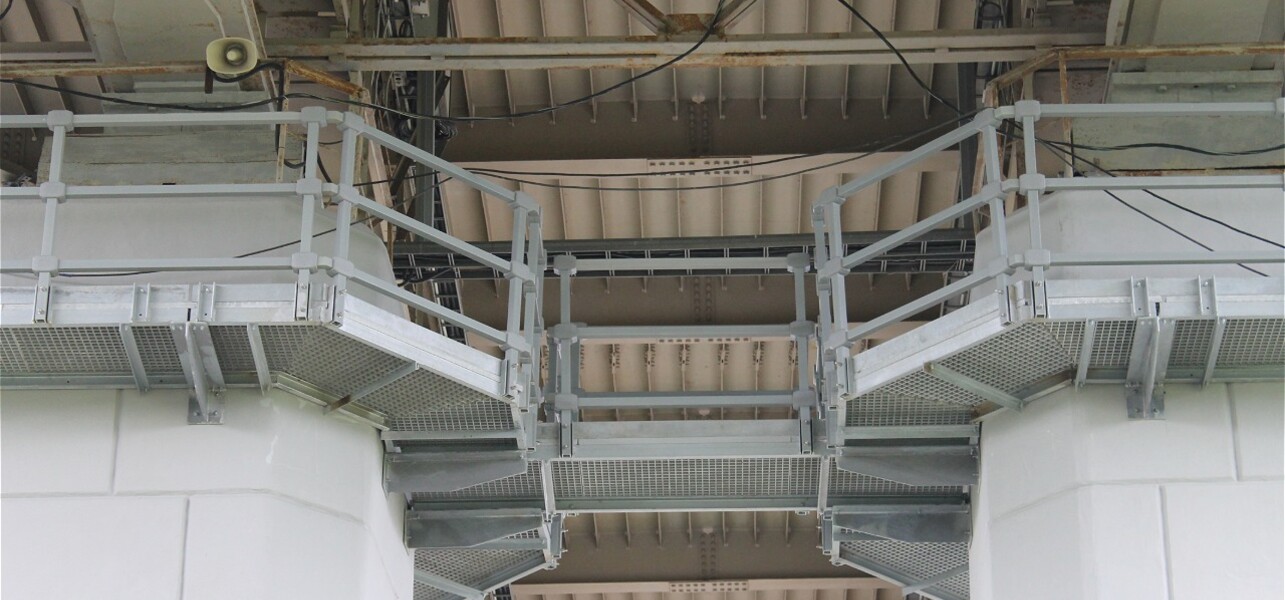

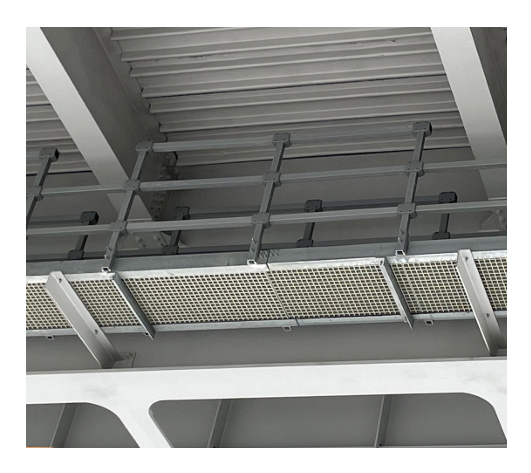

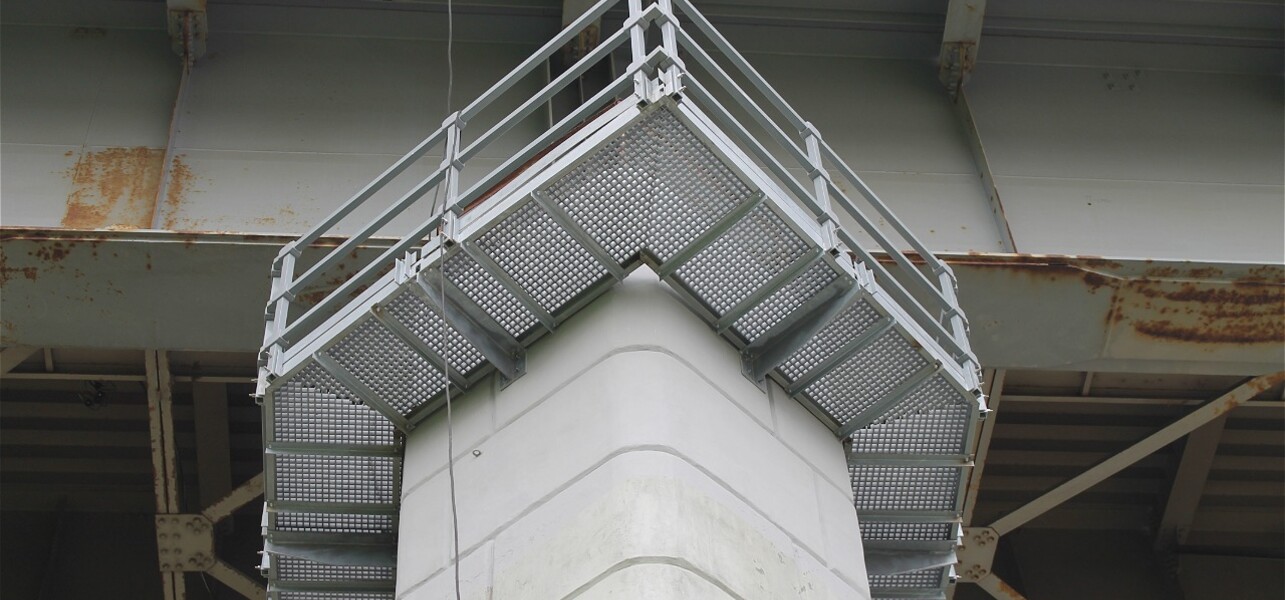

ООО «Солидтех» производит проходы обслуживания для мостов, путепроводов и других искусственных сооружений на базе композитных конструкционных профилей и решетчатого настила. Конструкции применяются для обслуживания, текущего содержания и ремонта пролетных строений, обеспечивая безопасный доступ персонала к эксплуатационным зонам сооружения.

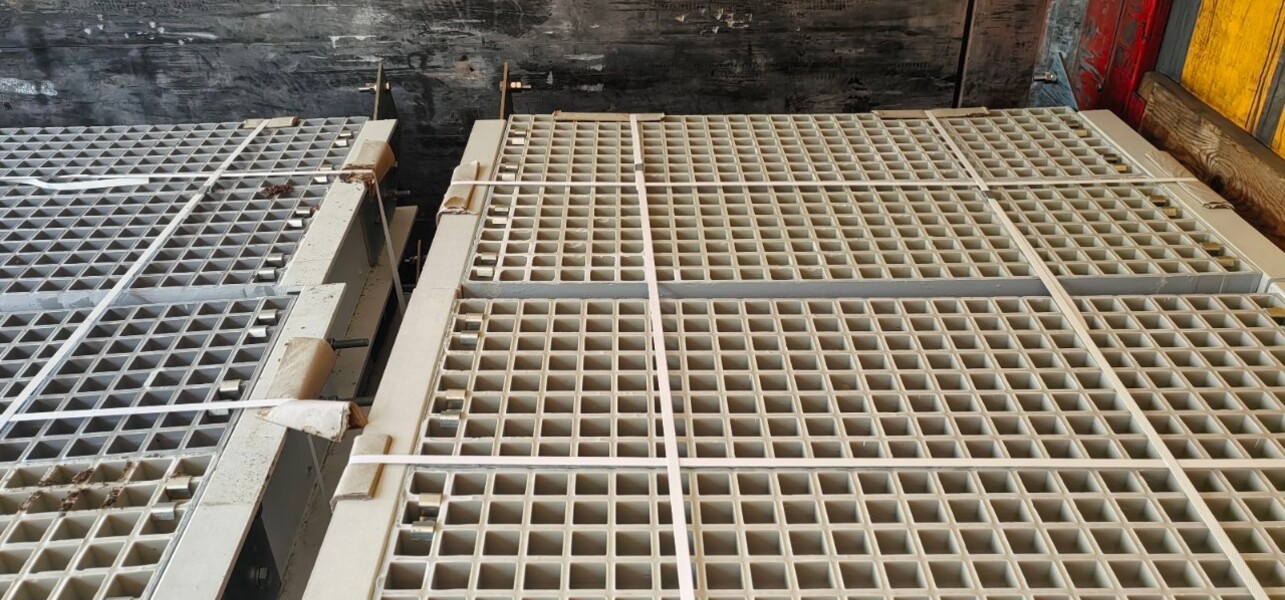

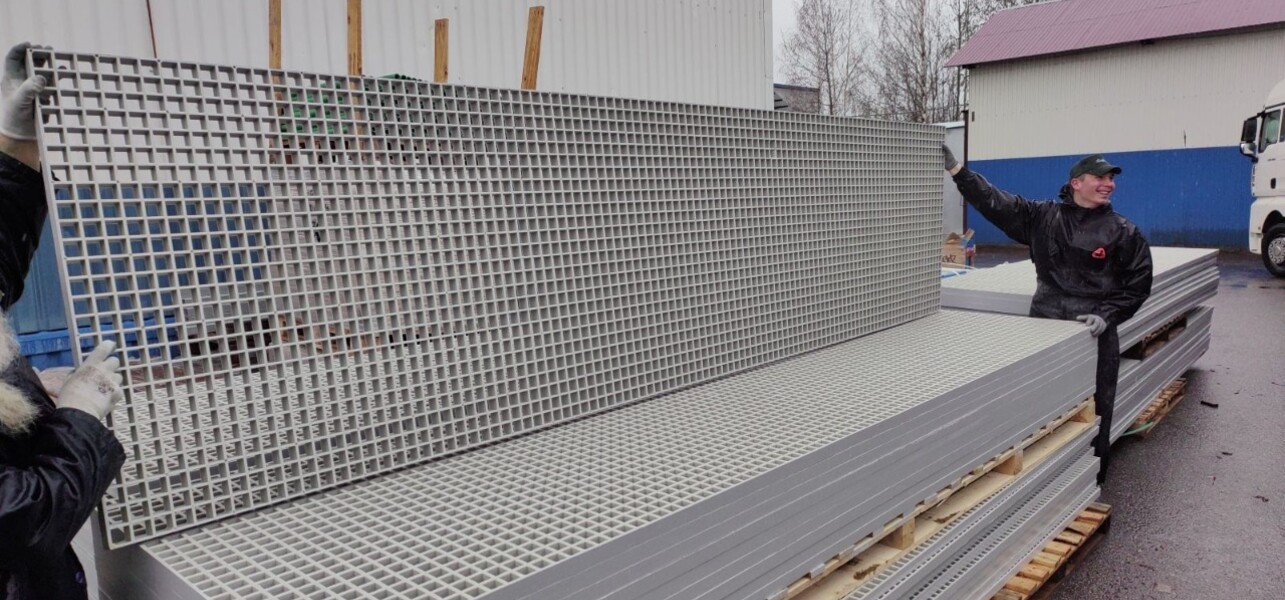

Производство подмостовых проходов основано на серийных технологиях: пултрузионные профили изготавливаются методом непрерывной протяжки стекловолокна с пропиткой полимерным термореактивным связующим, а композитные настилы формуются в механизированных обогреваемых формах. Такой подход обеспечивает стабильную геометрию, повторяемость характеристик и высокую степень заводской готовности элементов.
В линейке предусмотрены решения СХ-01, СХ-02 и СХ-03: полностью композитные конструкции, а также варианты с композитным настилом и ограждениями на несущем металлическом каркасе с горячим цинкованием. Смотровые ходы выпускаются с проходом 750 или 1000 мм, рассчитаны на равномерно распределенную нагрузку 400 кг/м2 и могут быть адаптированы под индивидуальные размеры, пролет, схему опирания и требования конкретного объекта.
Монтаж смотровых ходов для мостов

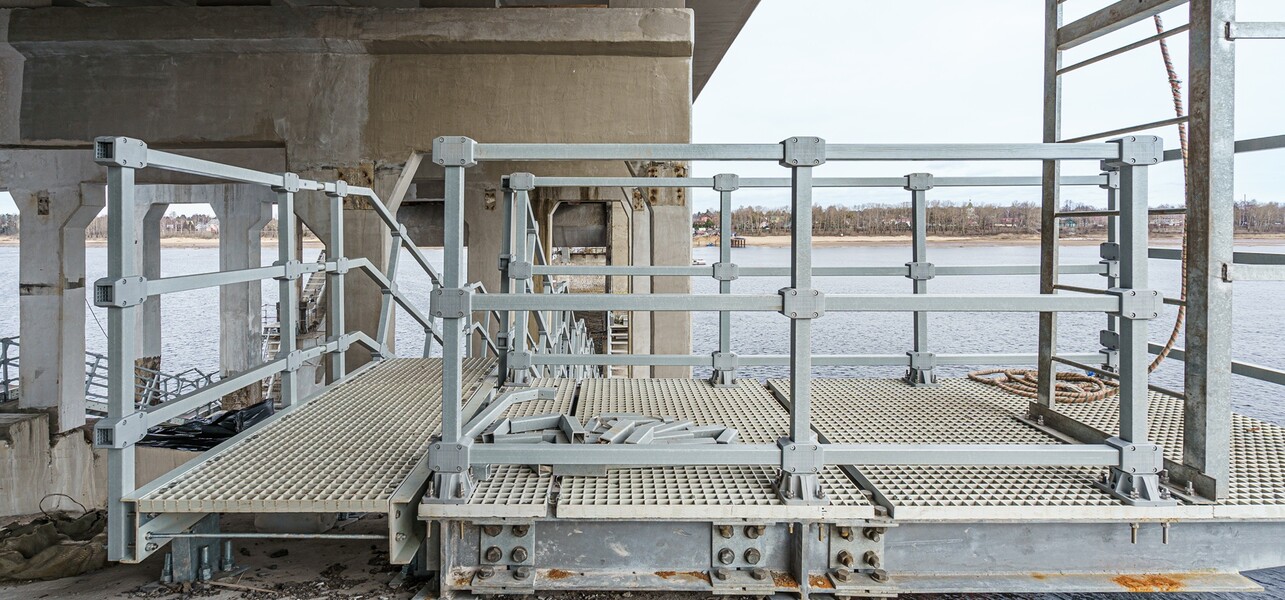

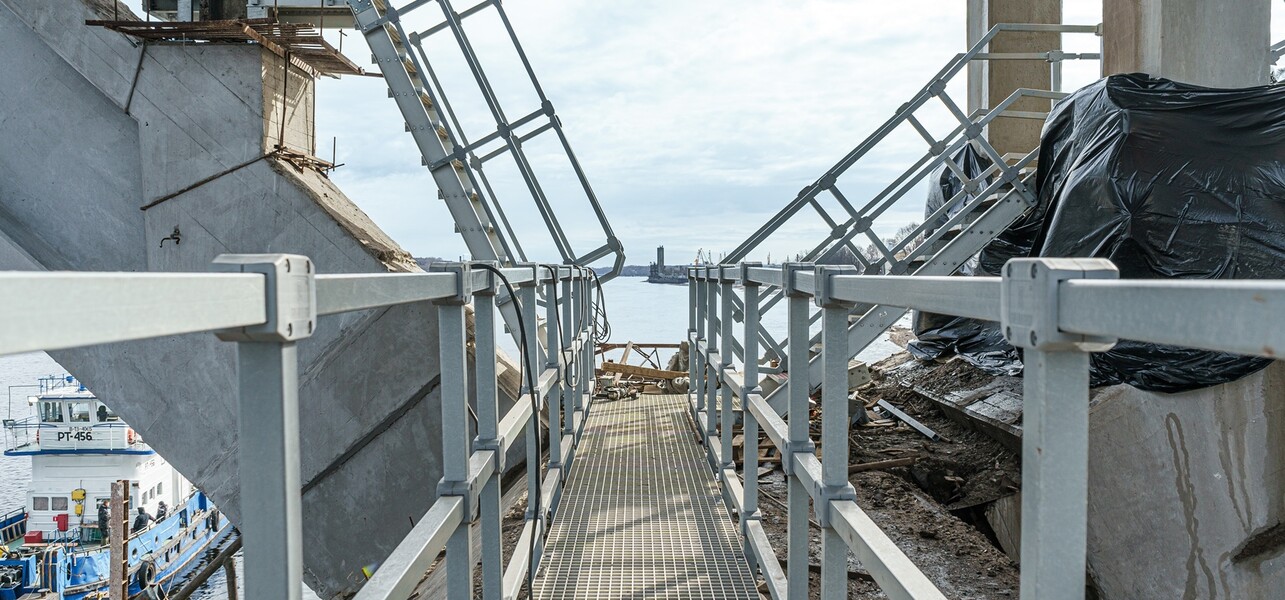

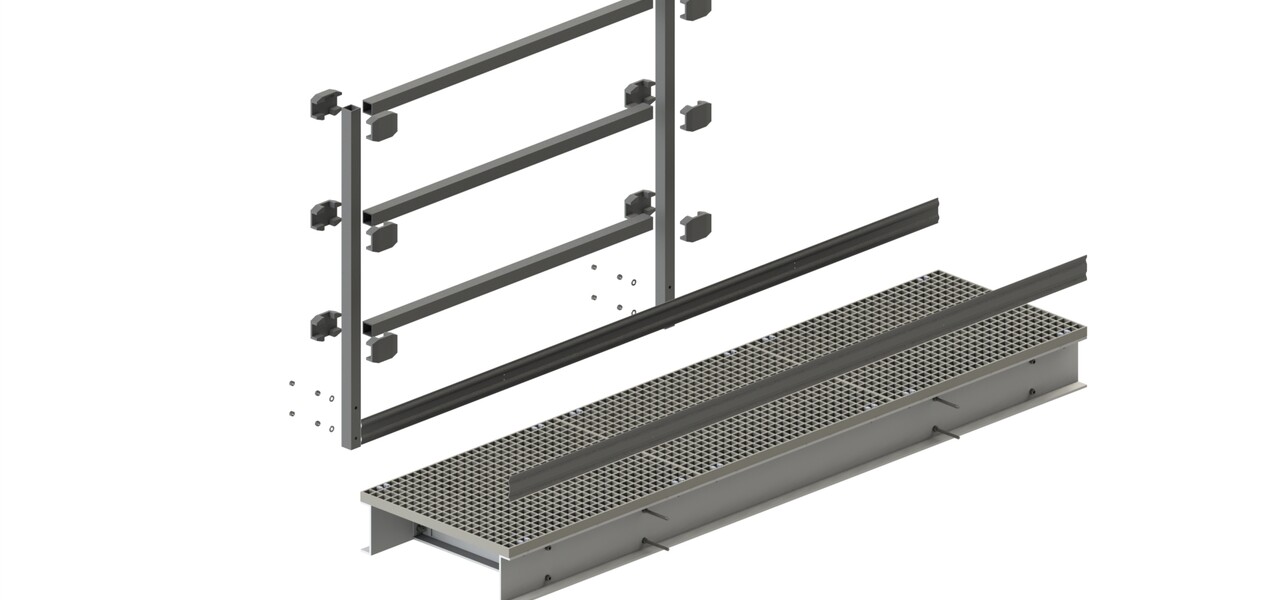

Смотровые ходы «Солидтех» поставляются на объект в виде секций и сборочных элементов высокой заводской готовности: рамы с настилом, элементов ограждения, профильных труб, узловых соединений и крепежа. Модульная конструкция позволяет выполнять монтаж быстрее и с меньшей трудоемкостью по сравнению с традиционными стальными решениями.

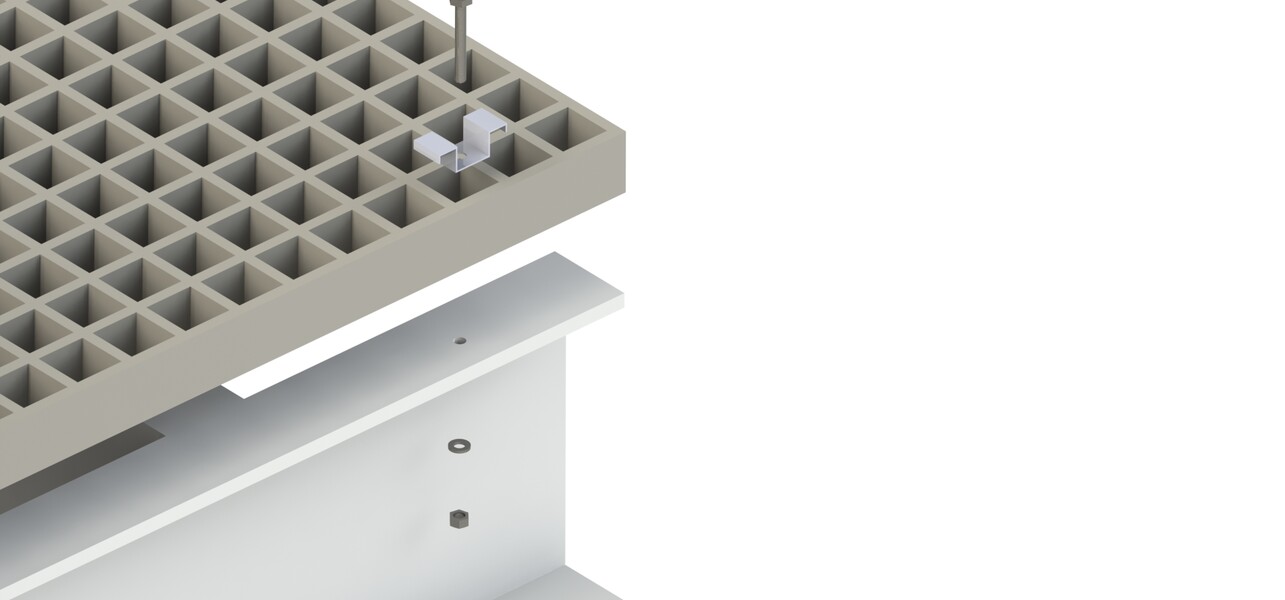

Соединение элементов выполняется преимущественно на болтах из коррозионностойкой стали, без необходимости сварочных работ на объекте. Это особенно важно при монтаже на действующих мостах и путепроводах, где требуется сократить время работ, снизить влияние на несущие конструкции и обеспечить стабильное качество сборки в полевых условиях.
Низкий собственный вес композитных элементов уменьшает нагрузку на пролетные строения и упрощает подъем, позиционирование и крепление секций. После монтажа смотровые ходы не требуют заземления, обладают высокой коррозионной стойкостью и рассчитаны на длительную эксплуатацию с минимальными затратами на обслуживание.
