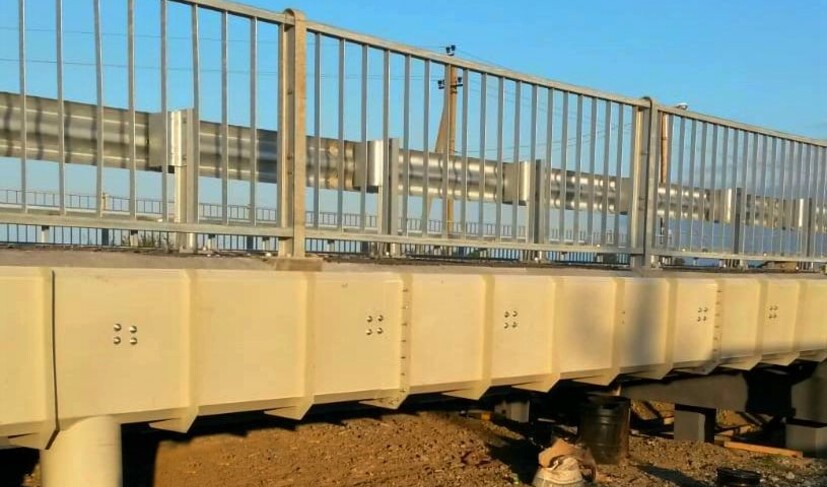

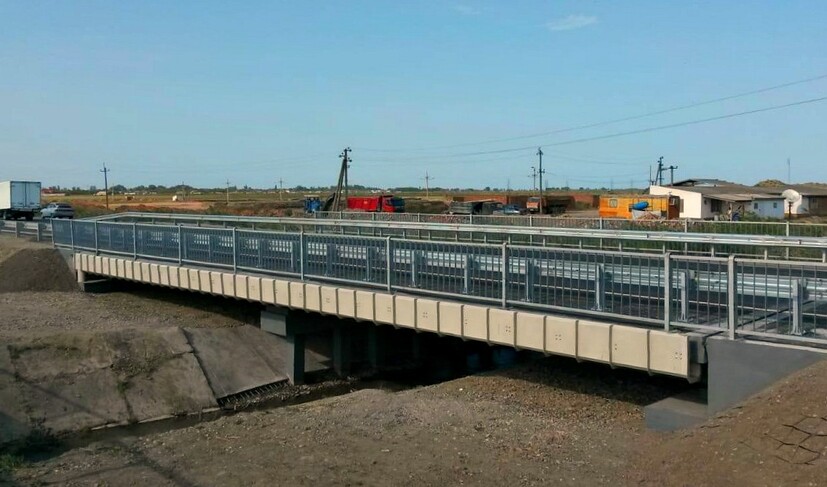

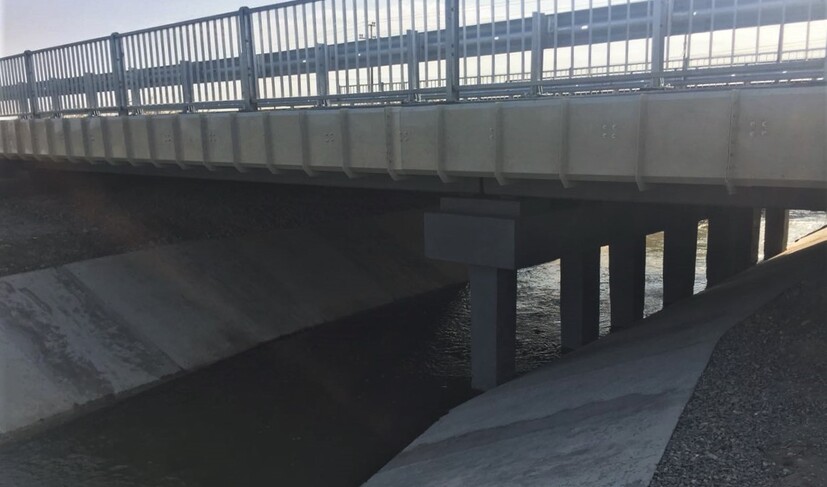

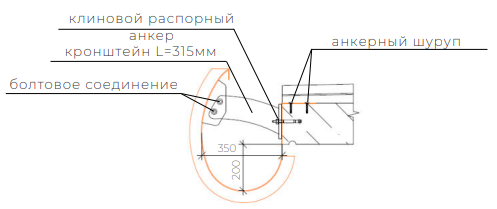

Водосток фасадного типа ЛВ-Ф03 Типовое сечение для мостов до 60* метров (СТО 02476652-002-2016)

Крепление фасадного лотка ЛВ-Ф03 осуществляется снизу пролетного строения.

Соединения секций лотков разработаны с учетом специфики полимерных материалов. Они позволяют компенсировать температурные перемещения и при этом обеспечивают герметичность стыков.

Тип ЛВ-Ф03 обеспечивает возможность устройства лотка с дополнительным продольным уклоном относительно пролетного строения.

Лоток такой конструкции можно монтировать после работ по гидроизоляции и устройству слоев покрытия мостового полотна.

Полимерный материал лотка имеет низкий коэффициент шероховатости (что в разы снижает вероятность заиливания и обледенения), абсолютную коррозионную стойкость, крайне низкое водопоглощение.

Гидравлические характеристики сечения ЛВ-Ф03 (при заполнении 0,7 высоты):
Площадь сечения, кв.м. – 0,0775
Смоченный периметр, м – 0,722
Гидравлический радиус, м – 0,1073
Пропускная способность (условно), л/с – 128,4

Благодаря тому, что в соединении секций используются съемные вставки с уплотнителями они легко поддаются очистке при эксплуатации лотка и ремонтопригодны.

Расчетный срок эксплуатации системы водоотвода не менее 25 лет в условиях размещения на открытом воздухе с предельной температурой окружающей среды от -60°С до + 55 °С и относительной влажностью до 100% (при температуре +25 °С);

Масса конструкции: Лоток водоотводный ЛВ-Ф03 35х20 (вкл. несущие кронштейны) – 5,9 кг/пог.м,

Секции лотков изготовлены из конструкционного полимерного материала по технологии термической формовки и экструзивной сварки. Полимерный материал лотка имеет низкий коэффициент шероховатости (что в разы снижает вероятность заиливания и обледенения), абсолютную коррозионную стойкость и крайне низкое водопоглощение.

Система водоотвода поставляется комплектно в виде типовых элементов:

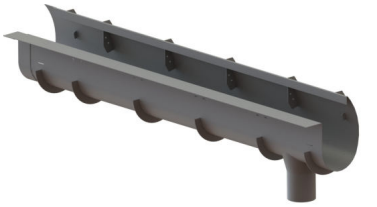

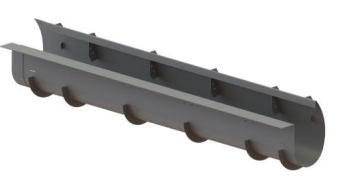

- Секции лотков различной конфигурации (регулярные секции, сбросная секция, заглушки),

- Несущие внутренние кронштейны;

- Комплект крепежных изделий.

Предельные температуры окружающей среды от – 60°С до + 55 °С и относительной влажностью до 100% (при температуре плюс 25 ?С).

Огнестойкость — категория ПВ-0 (по ГОСТ 28157-89).

Экологичность. Возможность эффективной переработки с получением вторичного полимерного сырья.

Малый собственный вес в сочетании с высокой прочностью.
