Системы водоотвода подвесного типа
Скачать каталог PDF
Подвесные лотки ЛВ-П из полимерного материала предназначены для организации продольного водоотвода с мостов и путепроводов любых типов. Гладкая поверхность снижает риск заиливания и обледенения, материал не подвержен коррозии и почти не впитывает воду. Секции соединяются герметичными стыками, которые компенсируют температурные деформации, а съёмные вставки с уплотнителями упрощают очистку и ремонт. Унификация узлов облегчает проектирование, монтаж и эксплуатацию, а специалисты компании помогут подобрать сечение лотка по результатам гидравлического расчёта.
Каковы особенности подвесных водоотводных лотков?

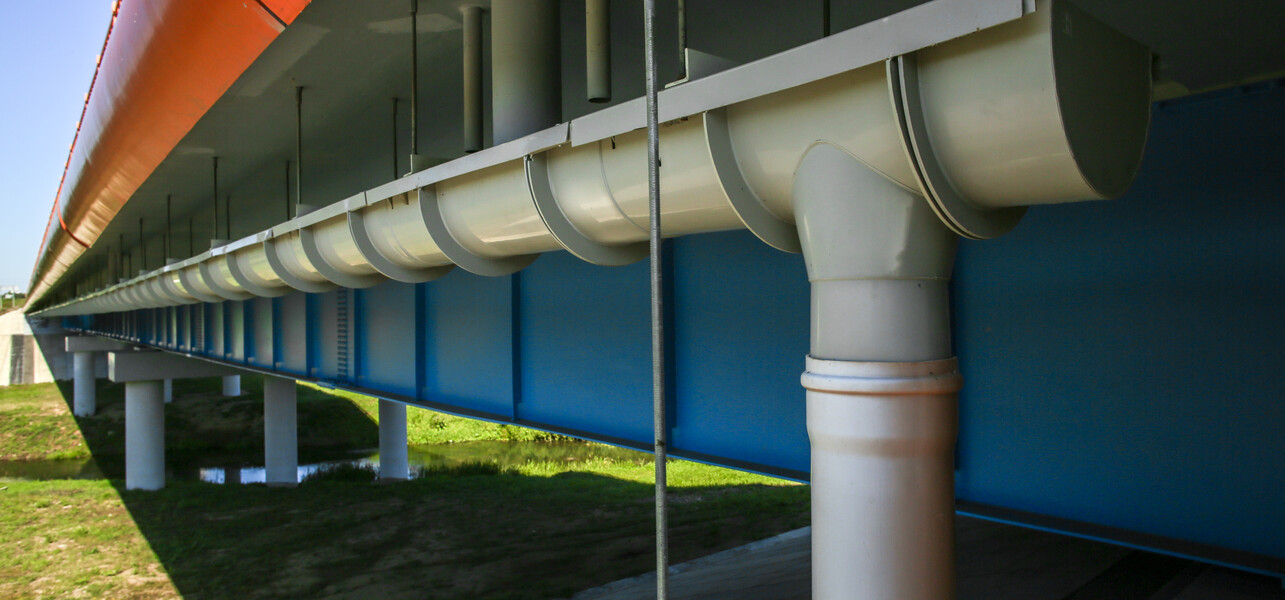

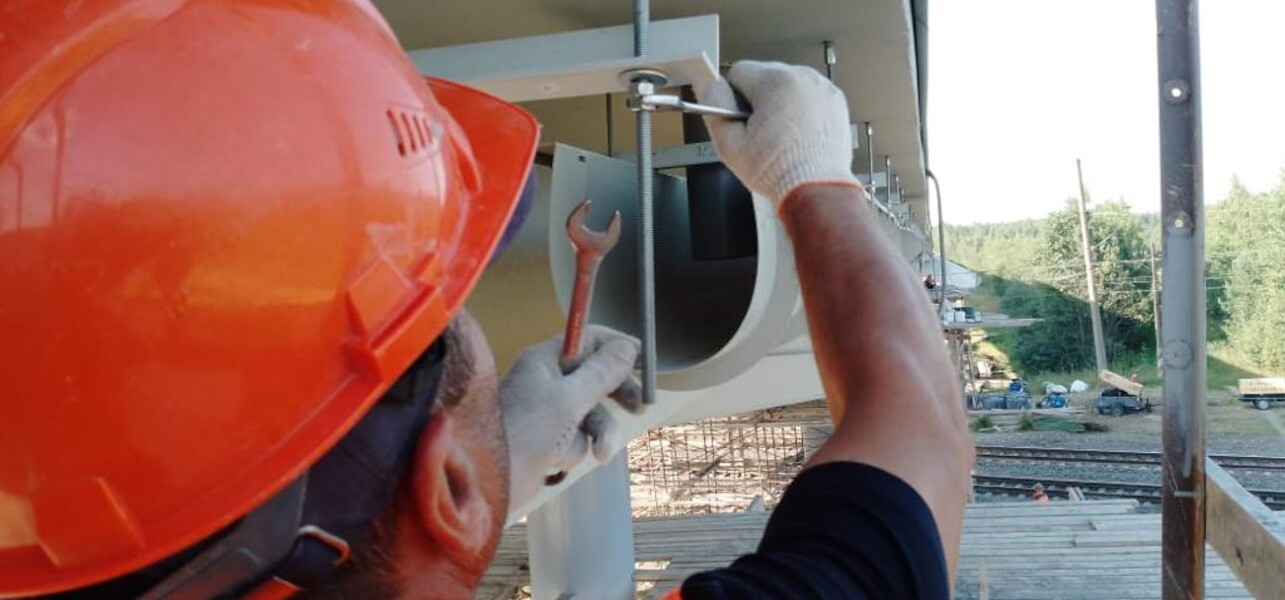

Системы водоотвода подвесного типа ЛВ-П являются наиболее универсальным и экономичным решением для организации надежного продольного водоотвода с мостов и путепроводов всех типов. Унификация узлов и изделий значительно упрощает процесс проектирования, монтажа и эксплуатации.
Полимерный материал лотка имеет низкий коэффициент шероховатости (что в разы снижает вероятность заиливания и обледенения), абсолютную коррозионную стойкость и крайне низкое водопоглощение.
Соединения секций лотков разработаны с учетом специфики полимерных материалов. Они позволяют компенсировать температурные перемещения и при этом обеспечивают герметичность стыков. Благодаря тому, что в соединении используются съемные вставки с уплотнителями они легко поддаются очистке при эксплуатации лотка и ремонтопригодны.
Как выбрать водоотводные лотки подвесного типа?
Для обоснования выбора сечения лотка в проектной документации необходим расчет, выполненный в соответствии с методикой расчета расходов в коллекторах ливневой канализации согласно СП 32.13330.2012, «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» (с Изменением N 1) раздел. 7.4.
Подбор сечения лотков для мостов и путепроводов осуществляют сопоставлением пропускной способности лотка и расчетного расхода дождевой воды, которая попадает в него с искусственного сооружения.
Пропускная способность лотка зависит от геометрических параметров его сечения и продольного уклона. Ее следует определять отдельно для каждого расчетного участка, который определяется в границах расположения точек водосброса и постоянного продольного уклона.

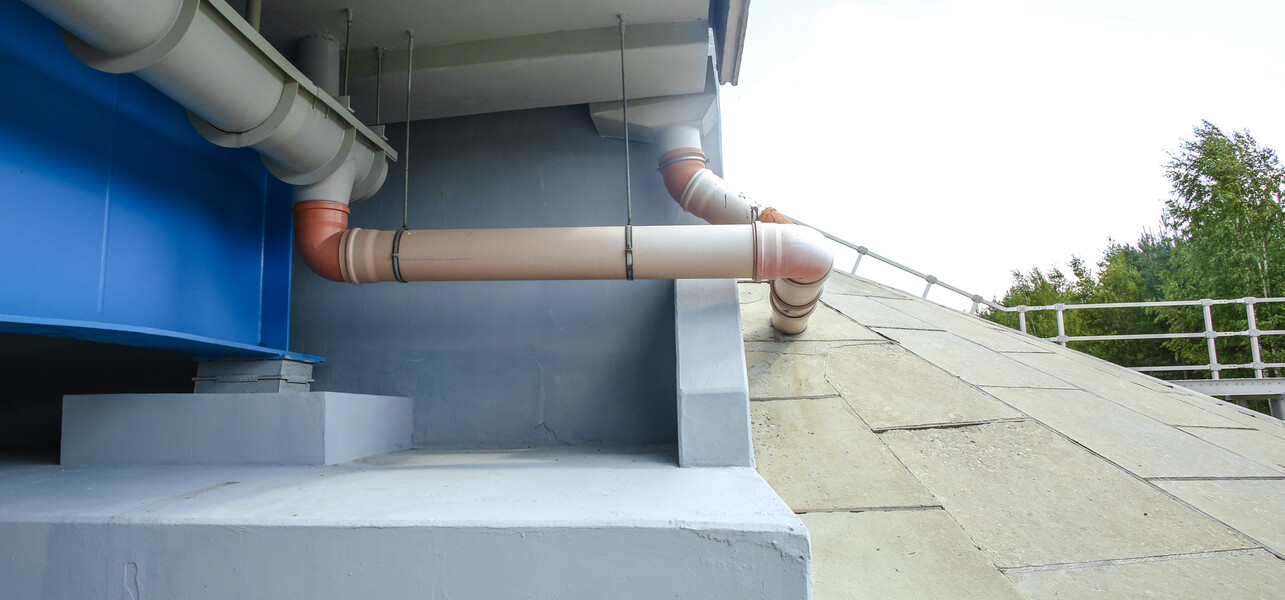

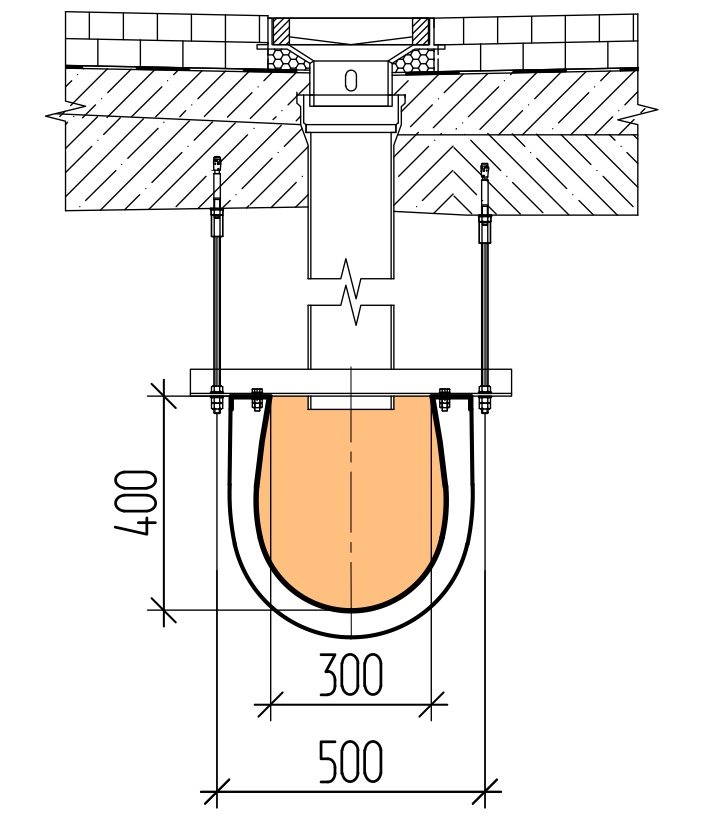

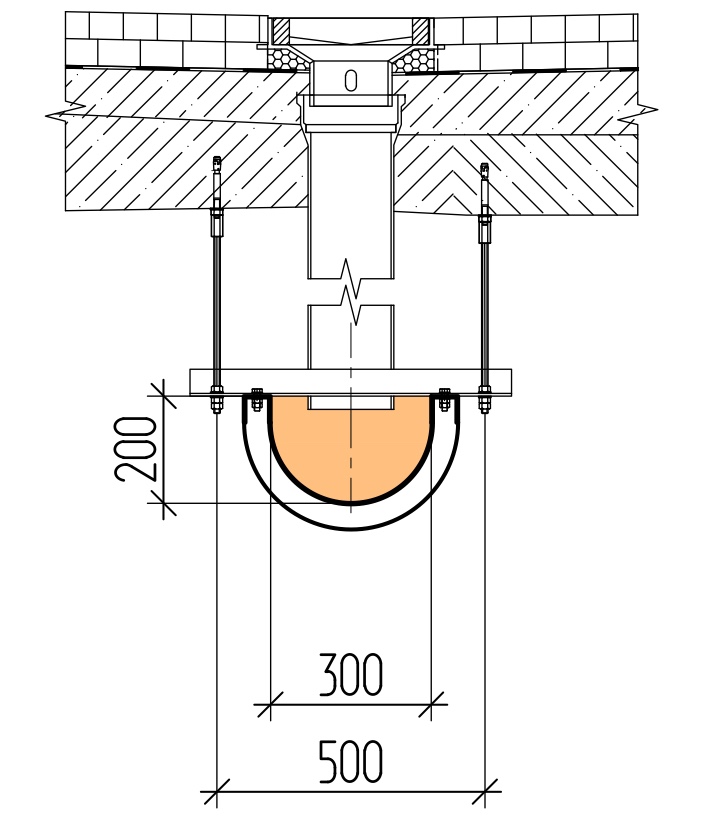

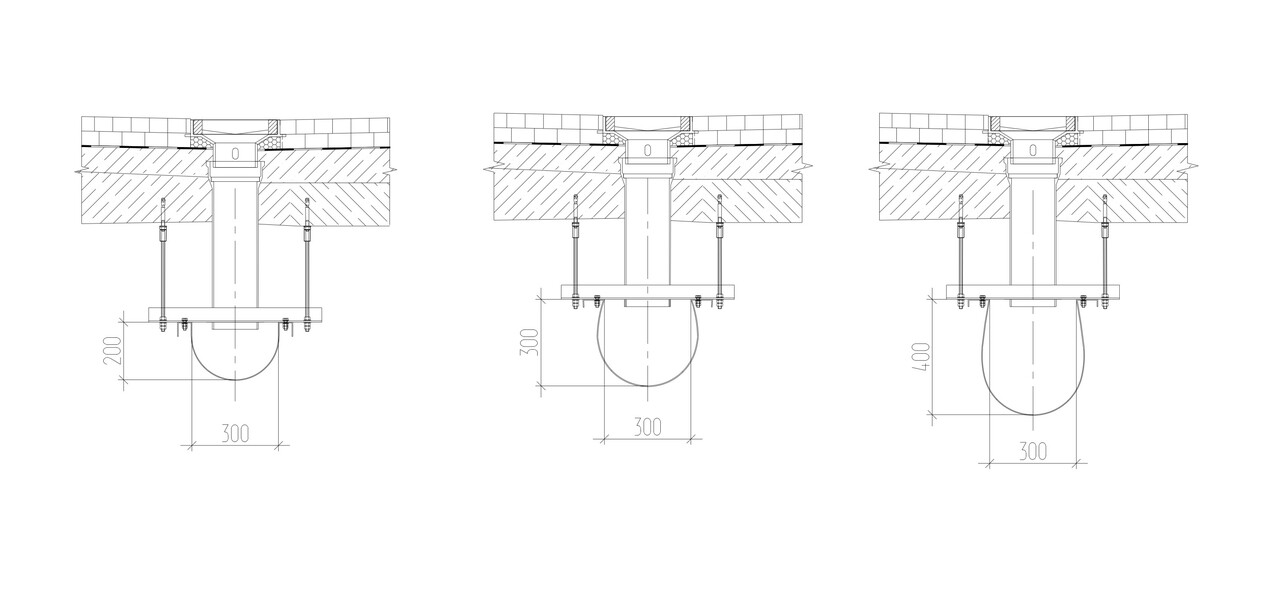

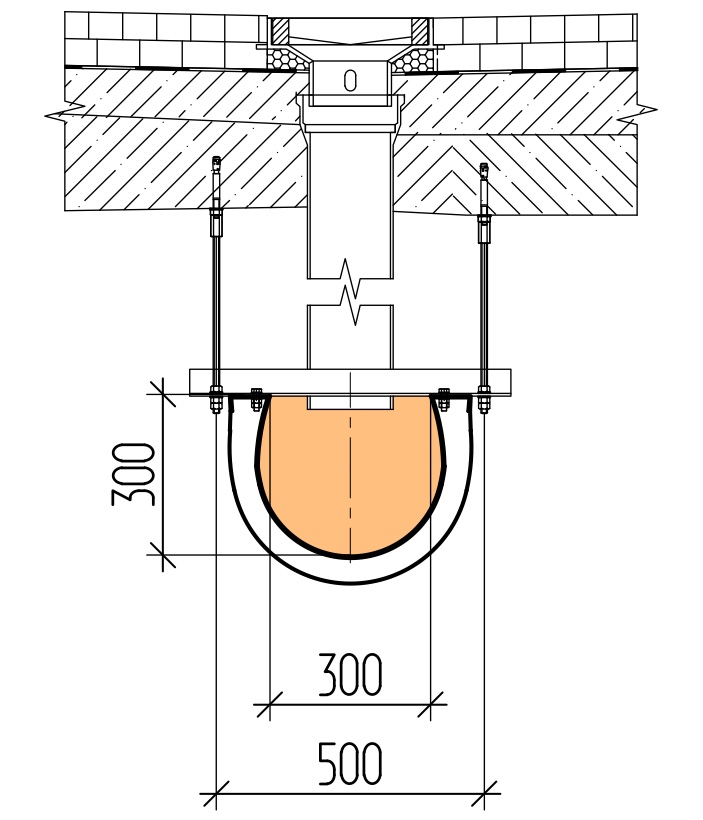

Для предварительного выбора сечения лотка для мостов и путепроводов можно использовать данные значений пропускной способности, указанные в таблице:
Гидравлический расчет выполняют в следующей последовательности:
- в зависимости от типа местности и географического расположения объекта рассчитывают расход дождевой воды, которая попадает в расчетный участок лотка;
- назначаются предполагаемые геометрические параметры лотка;
- в зависимости от величины расчетного заполнения определяют гидравлический радиус сечения;
- определяют коэффициент Шези;
- определяют расчетную среднюю скорость по сечению лотка и соответствующую пропускную способность лотка.
- сопоставляют полученные значения расхода дождевой воды и пропускной способности лотка. В случае неудовлетворительного превышения значения расхода над пропускной способностью – оптимизируют параметры лотка и повторяют расчет.
Часто задаваемые вопросы (FAQ)
Что такое подвесные лотки ЛВ-П и где они применяются?
Это система продольного водоотвода из полимерного материала, которую крепят под проезжей частью мостов и путепроводов. Она собирает воду, попадающую с искусственного сооружения, и отводит её в заданное место. Производитель называет её универсальным и экономичным решением для сооружений всех типов.
Чем полимерные лотки лучше бетонных или металлических?
Полимер не подвержен коррозии и почти не впитывает воду. Гладкая поверхность снижает риск заиливания и обледенения. Такие лотки обычно легче, поэтому монтаж проще, но точные характеристики стоит уточнять в каталоге.
Как подобрать сечение лотка?
Сначала считают расход дождевой воды для каждого расчётного участка, затем сравнивают его с пропускной способностью лотка. Она зависит от геометрии сечения и продольного уклона. Расчёт ведут по методике СП 32.13330.2012 (раздел 7.4), а для предварительного выбора можно взять таблицу пропускной способности на странице.
Как герметизируются стыки и что с температурными расширениями?
Соединения секций рассчитаны на особенности полимеров: они компенсируют температурные перемещения и сохраняют герметичность. Внутри стыка стоят съёмные вставки с уплотнителями. Их можно вынуть для очистки лотка, а при износе заменить.
Можно ли получить консультацию и чертежи?
Да, свяжитесь со специалистами нашей компании, они проконсультируют по всем интересующим вас вопросам.
Для получения технической консультации по гидравлическим расчетам и разработке чертежей свяжитесь с нашими специалистами:
