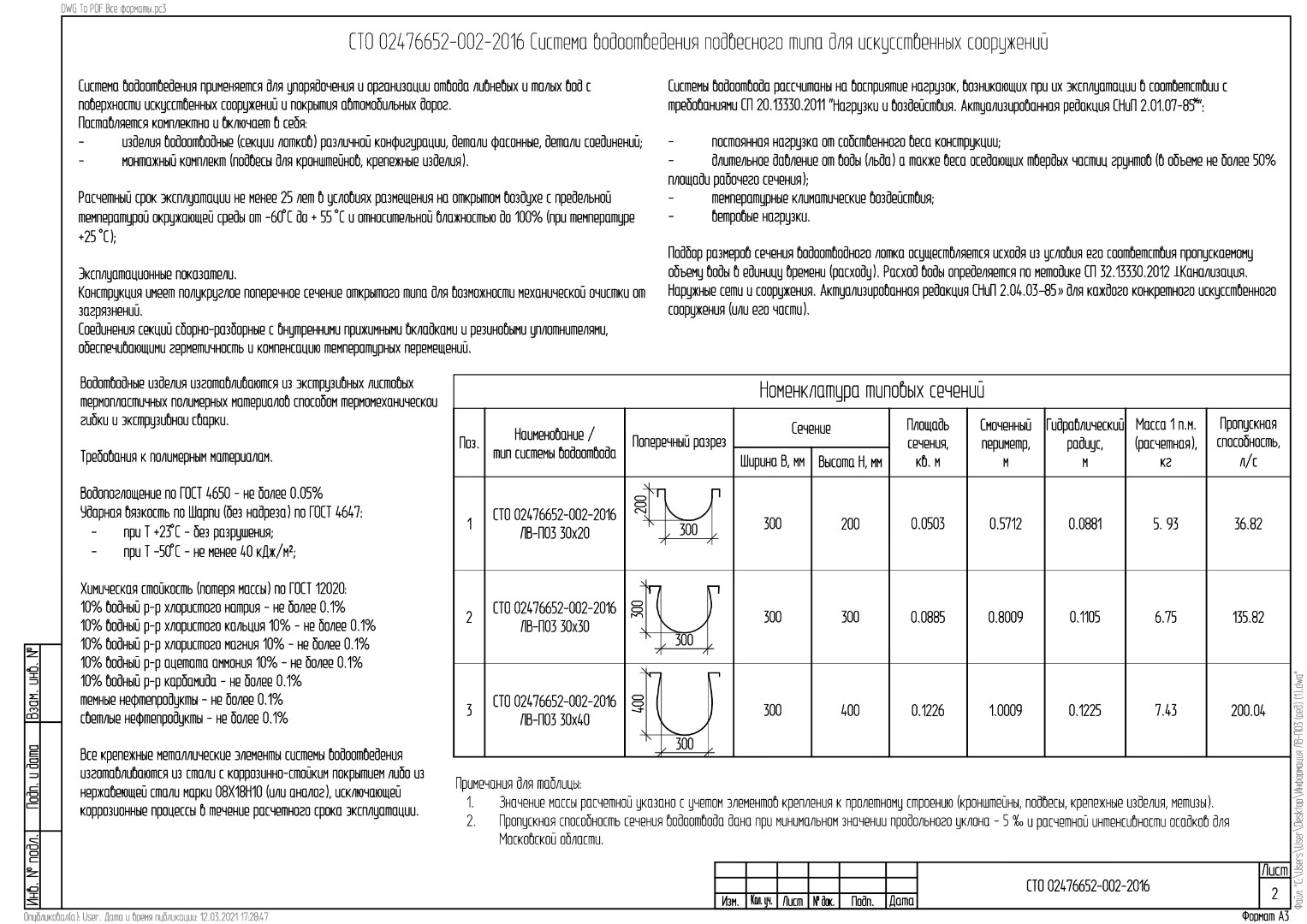

Подвесной водосток ЛВ-П03 30х20 Типовое сечение для мостов до 60* метров (СТО 02476652-002-2016)

Для обоснования выбора сечения лотка в проектной документации необходим расчет, выполненный в соответствии с методикой расчета расходов в коллекторах ливневой канализации согласно СП 32.13330.2012, «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» (с Изменением N 1) раздел. 7.4.

Подбор сечения лотков для мостов и путепроводов осуществляют сопоставлением пропускной способности лотка и расчетного расхода дождевой воды, которая попадает в него с искусственного сооружения.

Пропускная способность лотка зависит от геометрических параметров его сечения лотка и продольного уклона. Ее следует определять отдельно для каждого расчетного участка, который определяется в границах расположения точек водосброса и постоянного продольного уклона.

Гидравлический расчет выполняют в следующей последовательности:

• в зависимости от типа местности и географического расположения объекта рассчитывают расход дождевой воды, которая попадает в расчетный участок лотка;
• назначаются предполагаемые геометрические параметры лотка;
• в зависимости от величины расчетного заполнения определяют гидравлический радиус сечения;
• определяют коэффициент Шези;
• определяют расчетную среднюю скорость по сечению лотка и соответствующую пропускную способность лотка;
• сопоставляют полученные значения расхода дождевой воды и пропускной способности лотка.

В случае неудовлетворительного превышения значения расхода над пропускной способностью – оптимизируют параметры лотка и повторяют расчет.

Для получения технической консультации по гидравлическим расчетам и разработке чертежей свяжитесь с нашими специалистами:

info@solidt.ru
+7 (812) 988 30 65

• Площадь сечения, кв.м. – 0,0328
• Смоченный периметр, м – 0,455
• Гидравлический радиус, м – 0,0721
• Пропускная способность (условно), л/с – 42,0

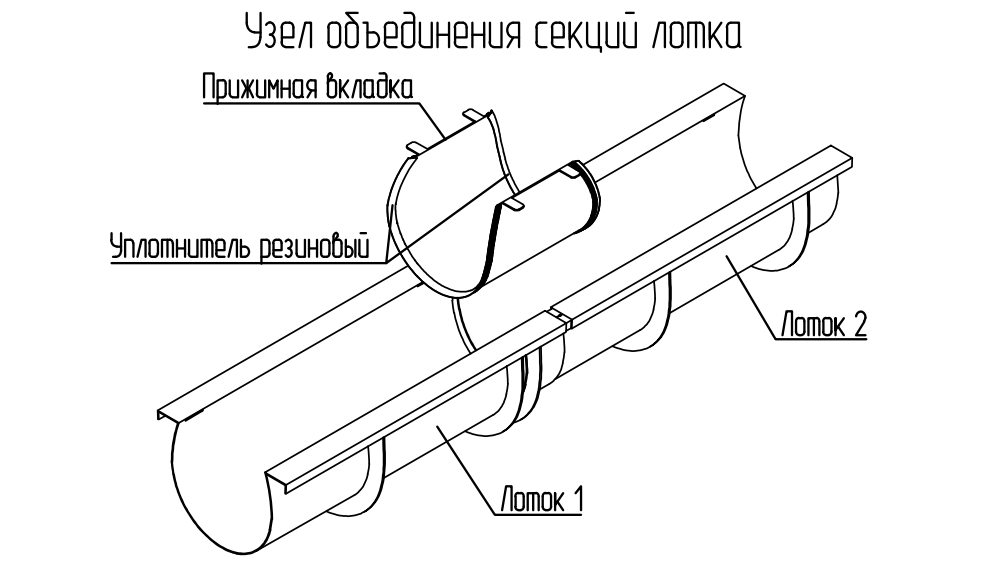

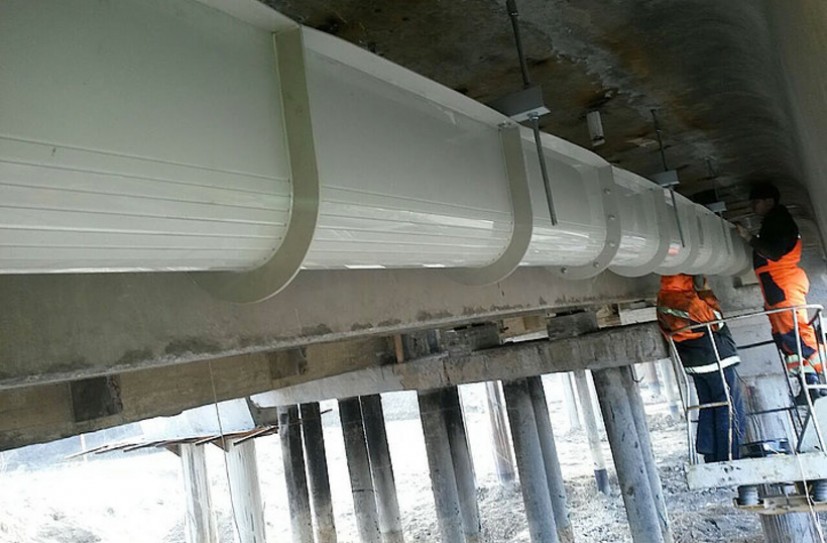

Соединения секций лотков разработаны с учетом специфики полимерных материалов. Они позволяют компенсировать температурные перемещения и при этом обеспечивают герметичность стыков.

Благодаря тому, что в соединении секций используются съемные вставки с уплотнителями, они легко поддаются очистке при эксплуатации лотка и ремонтопригодны.

Расчетный срок эксплуатации системы водоотвода не менее 25 лет в условиях размещения на открытом воздухе с предельной температурой окружающей среды от -60°С до + 55 °С и относительной влажностью до 100% (при температуре +25 °С);

Масса конструкции:

• Лоток водоотводный ЛВ-П03 30х20 (вкл. поперечные кронштейны) – 4,63 кг / пог.м,
• Монтажный комплект ЛВ-П (клиновые анкеры М12, шпильки, метизы) – 1,3 кг / пог.м.

Секции лотков изготовлены из конструкционного полимерного материала по технологии термической формовки и экструзивной сварки. Полимерный материал лотка имеет низкий коэффициент шероховатости (что в разы снижает вероятность заиливания и обледенения), абсолютную коррозионную стойкость и крайне низкое водопоглощение.

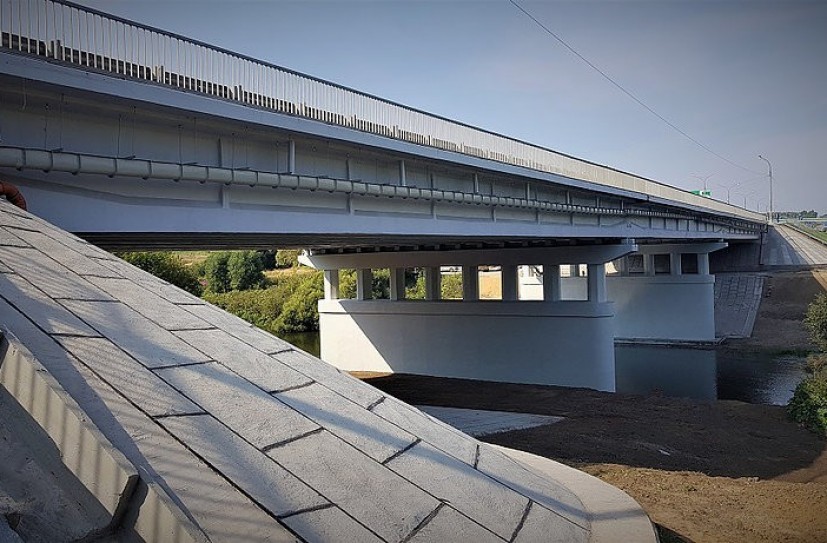

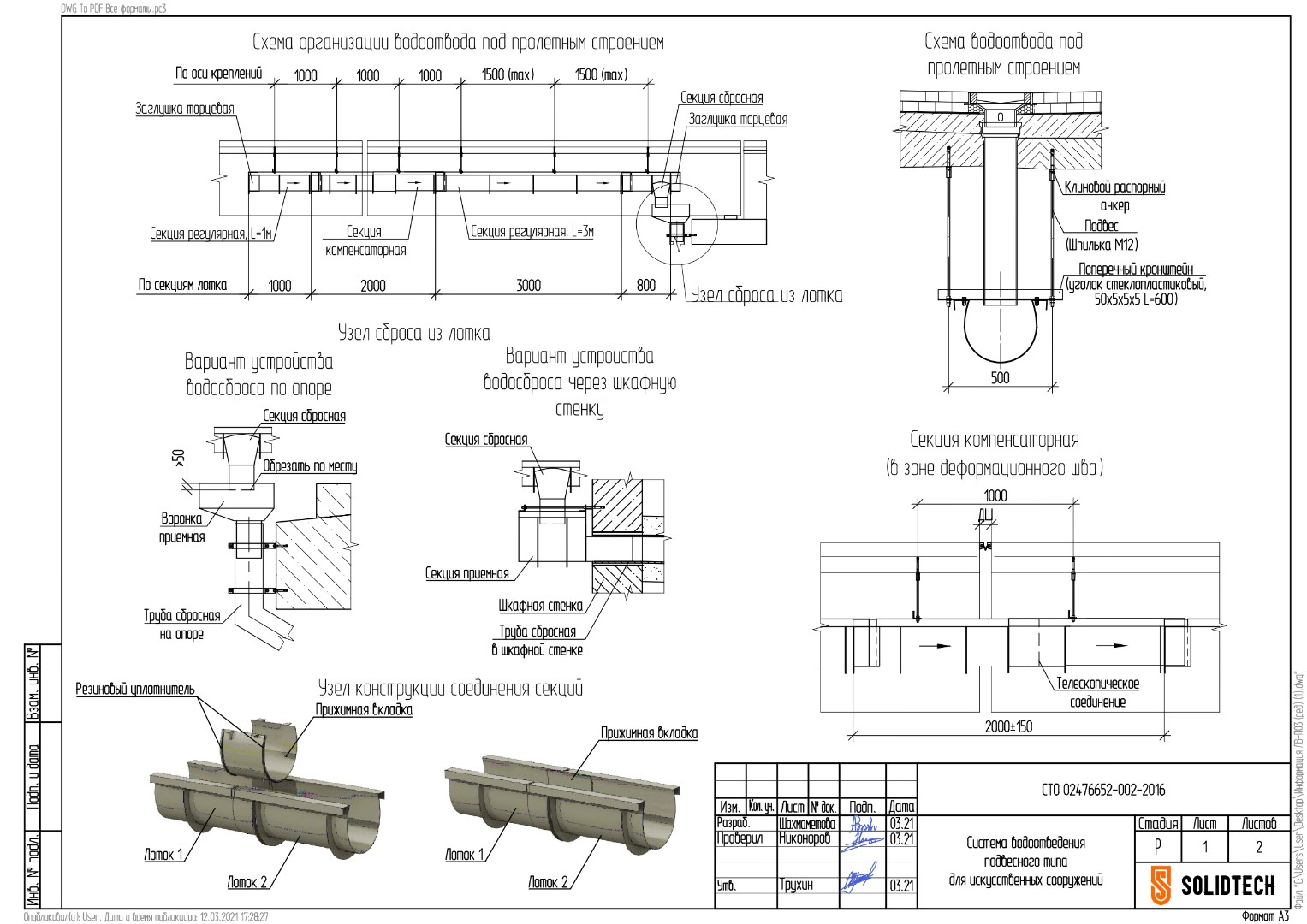

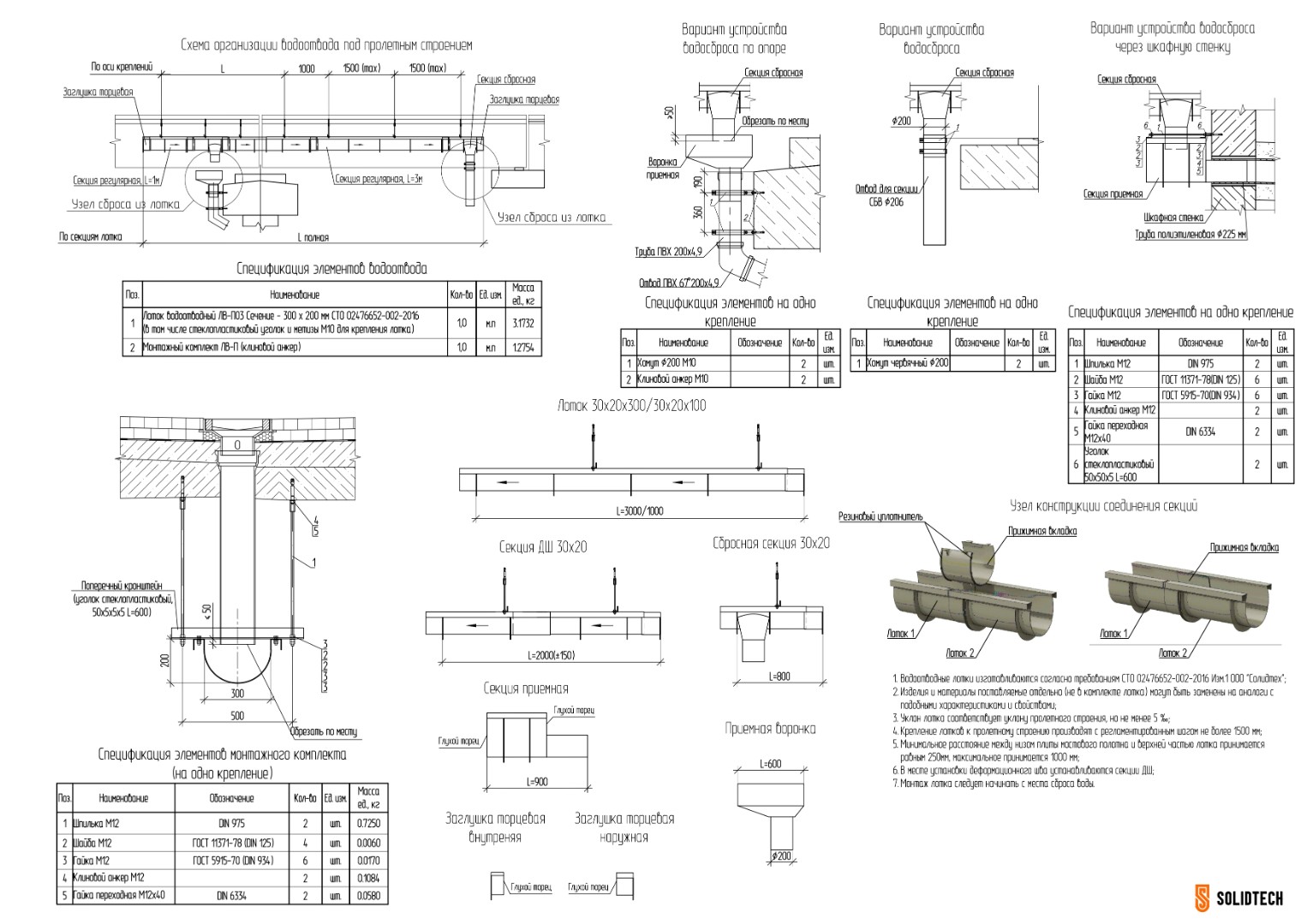

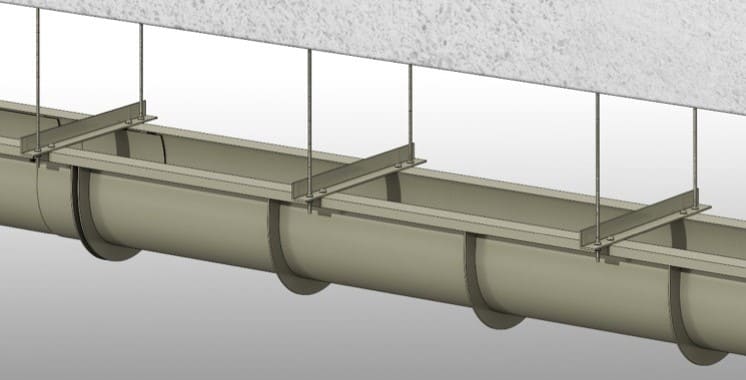

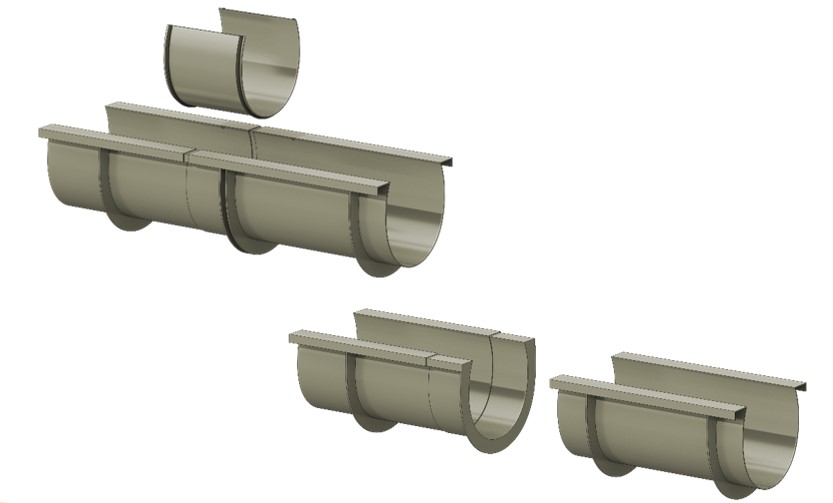

Система водоотвода поставляется комплектно в виде типовых элементов:

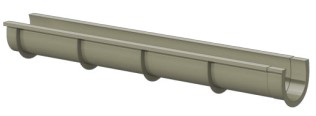

1. Секции лотков различной конфигурации (регулярные секции, сбросная секция, заглушки),
2. Поперечные кронштейны (уголок стеклопластиковый),
3. Монтажный комплект (метизы М12, клиновой анкер).
