Компрессионное формование SMC/BMC: Технология создания прочных изделий сложной геометрии
Когда стандартные решения, будь то металл или термопласты, не справляются с задачей, а изделию требуется сочетание сложной пространственной геометрии, высокой прочности и стойкости к агрессивным средам, инженеры обращаются к миру композитов. Одной из самых эффективных технологий для среднесерийного производства является компрессионное формование стеклопластика, также известное как горячее прессование.
Этот материал — подробный гид для инженеров, конструкторов и руководителей производств. Мы разберем суть технологии SMC/BMC molding, ее ключевые преимущества и технологические нюансы, а также покажем, как она решает конкретные задачи в вашей отрасли.
Что такое компрессионное формование и как оно работает?

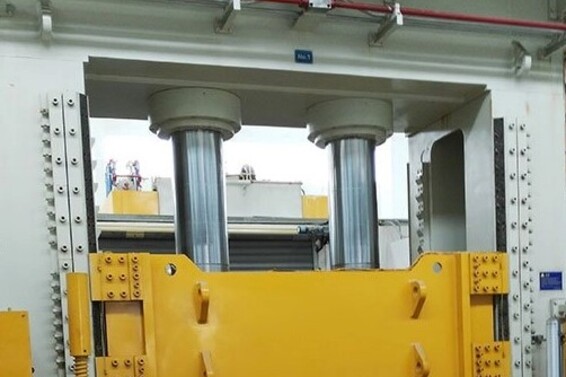

Компрессионное (или прямое) формование — это процесс, при котором заранее подготовленный композитный материал помещается в разогретую пресс-форму. Под воздействием высокого давления и температуры материал растекается по всей полости, заполняя самые сложные элементы, после чего происходит его отверждение (полимеризация).
Ключевыми материалами для этой технологии являются премиксы и препреги:
- SMC (Sheet Molding Compound): Листовой пресс-материал. Он представляет собой "сэндвич" из полиэфирной смолы, наполнителей и рубленого стекловолокна между двумя слоями пленки. Длинные волокна в составе SMC обеспечивают изделиям высочайшую прочность и жёсткость.
- BMC (Bulk Molding Compound): Тестообразный пресс-материал (премикс), где все компоненты (смола, наполнитель, короткое стекловолокно, катализатор) уже перемешаны. BMC отличается превосходной текучестью, что позволяет производить изделия с высокой степенью детализации и тонкими стенками.
Выбор между SMC и BMC зависит от требований к прочности, геометрии и классу чистоты поверхности конечного изделия.
Ключевые преимущества технологии горячего прессования
Почему ведущие инженеры в дорожном строительстве, энергетике и промышленности все чаще выбирают эту технологию для изготовления ответственных деталей?
| Преимущество | Техническое описание |
| Свобода геометрии | Возможность создавать цельные детали сложной формы с ребрами жесткости, закладными элементами, отверстиями и переменной толщиной стенок, избегая последующей сборки. |
| Идеальное качество поверхности | Технология позволяет получать изделия с классом чистоты поверхности «Class A», полностью готовые к покраске без дополнительной подготовки. |
| Высокая точность и стабильность | Минимальная усадка материала в процессе полимеризации гарантирует высокую точность размеров и повторяемость изделий в рамках всей партии. |
| Феноменальная прочность | Армирование стекловолокном придает изделиям удельную прочность, сопоставимую с алюминием и сталью, но при значительно меньшем весе. |
| Эффективность для серий | Стоимость оснастки (пресс-формы) ниже, чем для литья под давлением термопластов, что делает технологию экономически выгодной для небольших и среднесерийных партий. |
| Уникальные свойства материала | Готовые изделия обладают комплексом свойств: от химстойкости и атмосферостойкости до превосходных диэлектрических свойств и огнестойкости. |
Сферы применения: от энергетики до городского благоустройства
Хотя компания «Солидтех» специализируется на производстве изделий для инфраструктуры и строительства, технология SMC/BMC molding универсальна и востребована там, где условия эксплуатации не оставляют шансов традиционным материалам.
Энергетическая инфраструктура
Главная задача — обеспечить безопасность и долговечность оборудования. Композитные корпуса для приборов и электротехнических шкафов, изготовленные по этой технологии, являются диэлектриками, не подвержены коррозии и надежно защищают внутренние компоненты. На нашем производстве для решения схожих задач мы выпускаем композитные кабеленесущие системы, которые благодаря диэлектрическим свойствам не требуют заземления.
Промышленное и гражданское строительство
Здесь важны долговечность и малый вес. Легкие и прочные архитектурные карнизные блоки, которые служат несъемной опалубкой, являются ярким примером применения композитов. Мы производим их по технологии RTM-Light, которая также позволяет получать изделия сложной геометрии.
Городское благоустройство и транспортная инфраструктура
Антивандальность и устойчивость к погодным условиям — ключевые требования. Сиденья для стадионов, элементы детских площадок, люки и тактильные указатели из SMC/BMC служат десятилетиями, не теряя внешнего вида. Они не представляют интереса для сборщиков металла, что решает проблему вандализма. Для обеспечения безопасности на объектах инфраструктуры мы производим композитные ограждения и настилы, которые, как и изделия из SMC, обладают высокой прочностью и абсолютной коррозионной стойкостью.
Продукция «Солидтех» для решения ваших задач
На нашем заводе в Санкт-Петербурге мы используем передовые технологии производства композитов, включая пултрузию и RTM, для создания надежных инфраструктурных решений. Наш опыт позволяет предлагать клиентам продукцию, которая служит десятилетиями в самых суровых условиях.
- Композитный профиль: Основа для создания легких и прочных конструкций, производится методом пултрузии.
- Водоотводные лотки: Устойчивы к реагентам и не боятся замерзания, идеальны для дорог и мостов.
- Служебные проходы и настилы: Обеспечивают безопасность персонала на промышленных и энергетических объектах.
Посетите наш каталог, чтобы ознакомиться со всеми видами продукции.
Этапы работы: от 3D-модели до готовой партии
Процесс изготовления изделий на заказ методом компрессионного формования — это прозрачный и четко структурированный проект.
- Анализ ТЗ и консультация. Вы предоставляете 3D-модель, чертежи и требования к изделию. Наши инженеры анализируют геометрию, условия эксплуатации и подбирают оптимальный пресс-материал.
- Проектирование и изготовление пресс-формы. Это самый ответственный этап. Мы проектируем оснастку, состоящую из пуансона и матрицы, с учетом усадки материала и циклов производства.
- Тестирование и выпуск опытного образца. После изготовления пресс-формы мы производим первую деталь, проводим замеры и испытания. Образец согласовывается с вами.
- Серийное производство. После утверждения образца мы запускаем производство всей партии. На нашем предприятии внедрен строгий пооперационный контроль качества, гарантирующий соответствие каждого изделия эталону.
- Механическая обработка и отгрузка. При необходимости производится удаление облоя и другая постобработка. Готовая продукция упаковывается и отправляется заказчику.
Ответы на главные вопросы (FAQ)
Отвечает эксперт компании «Солидтех»
- Вопрос: Какова итоговая стоимость изготовления изделия и от чего она зависит?
- Ответ: Цена складывается из двух основных частей: стоимости изготовления пресс-формы (единоразовые затраты) и стоимости одного изделия. Цена за деталь зависит от стоимости материала, цикла полимеризации и объема партии. Мы всегда предоставляем подробную смету перед началом работ.
- Вопрос: Сколько стоит пресс-форма и какой у нее ресурс?
- Ответ: Стоимость оснастки зависит от ее сложности, габаритов и материала (сталь). Ресурс качественной пресс-формы составляет от 100 000 до 1 000 000 циклов, что полностью покрывает потребности мелко- и среднесерийного производства.
- Вопрос: Чем компрессионное формование лучше литья под давлением из АБС-пластика?
- Ответ: Это разные технологии для разных задач. Горячее прессование работает с термореактивными пластмассами, которые после отверждения не могут быть повторно расплавлены, что дает им превосходную термическую стабильность. За счет длинного стекловолокна (в SMC) прочность изделий значительно выше, чем у деталей из АБС. Для средних серий стоимость оснастки для прессования часто оказывается ниже.
- Вопрос: Какие данные нужны для первичного расчета стоимости заказа?
- Ответ: Для максимально точного расчета нам необходимы: 3D-модель (в формате .stp или .igs), чертеж с указанием допусков, информация о требуемом объеме партии и годовой потребности, а также описание условий эксплуатации изделия.
Заключение
Компрессионное формование SMC и BMC материалов — это не просто технология, а инженерный инструмент, позволяющий создавать инновационные продукты там, где металл подвержен коррозии, а обычный пластик недостаточно прочен.
Компания «Солидтех» обладает глубокой экспертизой в области полимерных композиционных материалов. Мы готовы стать вашим надежным подрядчиком и партнером в реализации самых смелых проектов.
Готовы обсудить ваш проект? Отправьте нам техническое задание, и наши инженеры подготовят для вас расчет и предложат оптимальное решение.
