Композитные ограждения МСТ3 СТО 02476652-001-2016. Высота - 1,1 м, максимальный шаг стоек - 1,5 м

Скачать чертежи PDF

Скачать DWG

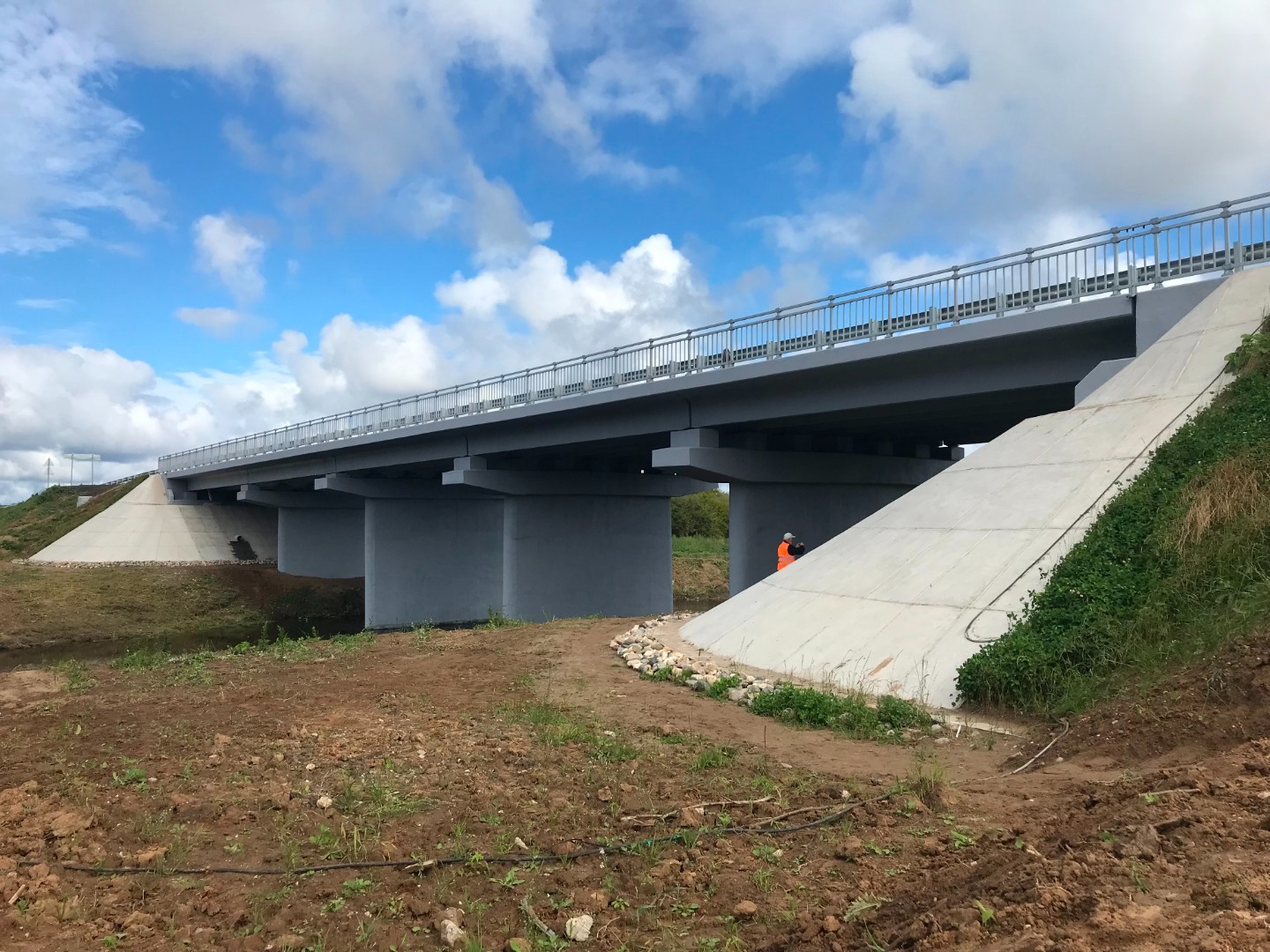

Предназначены для транспортных сооружений, мостов, автомобильных дорог, а также промышленных предприятий с повышенными требованиями к коррозийной стойкости. Удерживающая способность по ГОСТ 33129-2014 и ГОСТ 58351-2019: горизонтальная сосредоточенная нагрузка не менее 3,5 кН и динамическая ударная 600 Дж.

Запросить стоимость

+7 (812) 988 30 65 info@solidt.ru

Уточните характеристики, стоимость, задайте вопросы, получите дополнительные материалы.

* Приведенный подбор стандартных сечений является ориентировочным. Для разработки проектной документации необходимо проведение гидравлического расчета согласно СП 32.13330.2012.

ОПИСАНИЕ СНиПы и СП МОНТАЖ СЕРТИФИКАТЫ дополнительно

Описание изделия

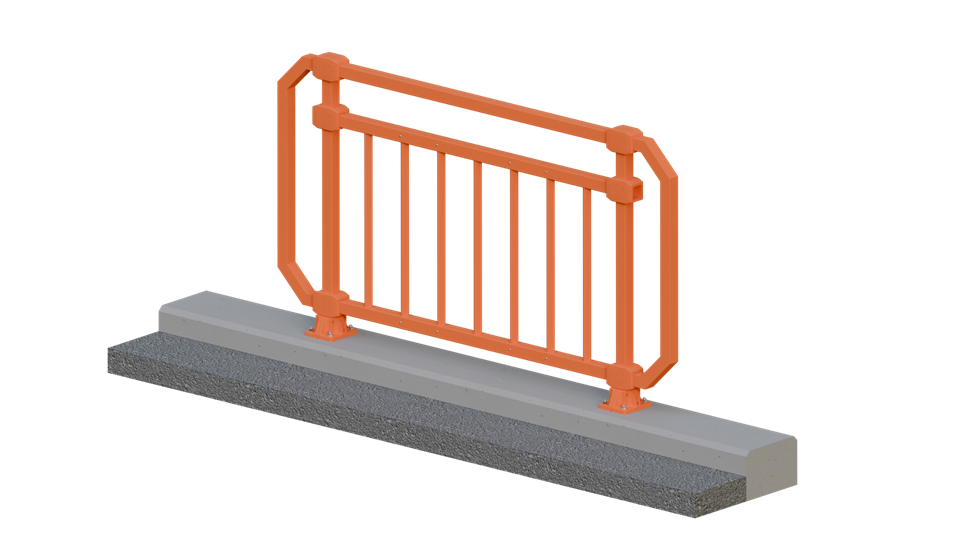

Вариант МСТ3
Высота – 1,1 м.
Максимальный шаг стоек – 1,5 м

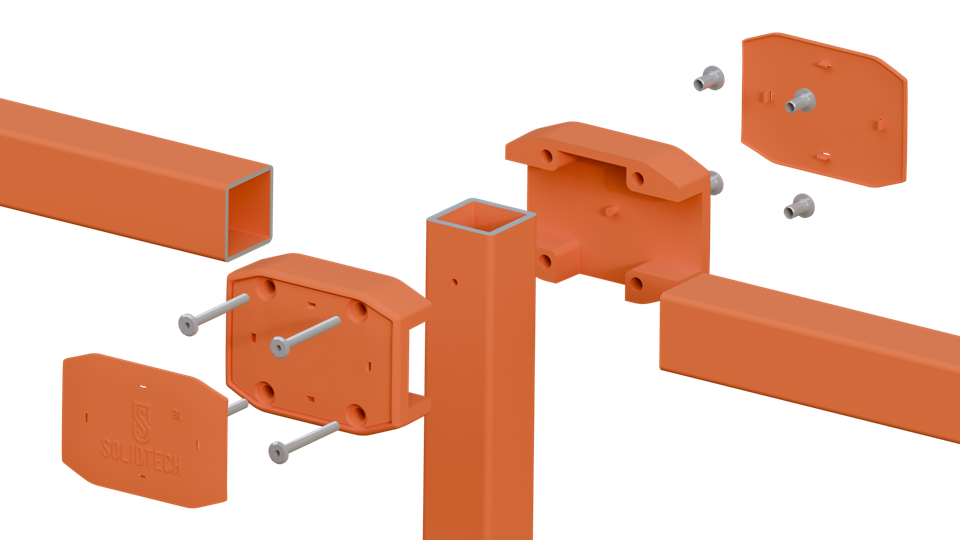

Запатентованный узловой элемент обеспечивает прочность, простоту сборки и ремонтопригодность
Ограждения сертифицированы для применения на автомобильных дорогах по ТР ТС014

Благодаря унифицированной модульной конструкции, можно варьировать шаг стоек (в пределах 1,5 м) прямо на объекте, без заказа каких-либо нестандартных элементов
Узловые элементы можно брендировать
Эксплуатация при температуре окружающей среды от – 60°С до + 55 °С и относительной влажности до 100% (при температуре + 25°С).

Решетки заполнения изготавливаются с типовыми длинами: 50 / 100 / 150 см. Подрезаются по месту
Композитные ограждения не привлекают внимания вандалов, их нельзя сдать в металлолом

Строительные нормы и правила

1
СТО 02476652-001-2016 Ограждения пешеходные из композиционных материалов.
2
ГОСТ 33128-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования.

1
ГОСТ 33127-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Классификация.
2
ГОСТ 33129-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Методы контроля.

Монтаж

Благодаря унифицированной модульной конструкции, можно варьировать шаг стоек (в пределах 1,5 м) прямо на объекте, без заказа каких-либо нестандартных элементов. Конструкция узловых элементов позволяет осуществлять сборку ограждения на кривых в плане с радиусом не менее 300 м. Для меньших радиусов необходимо устанавливать ограждение участками в виде сегментов с независимыми стойками.
Конструкции поставляются в виде типовых сборочных единиц и не требуют дополнительного сверления и склеивания в процессе монтажа.

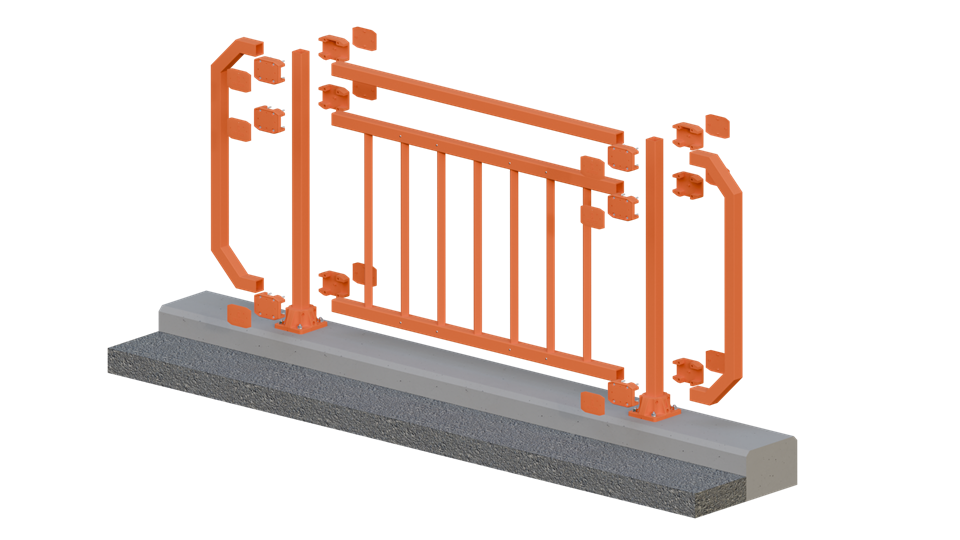

Комплект поставки включает в себя:
- стойка ограждения 2-х типов, обусловленных различными условиями монтажа - жёсткое основание (ж/б- и металлические конструкции) и грунтовое основание;
- решетка заполнения;
- концевой элемент.

Особенности монтажа для различных типов стойки, необходимые для них материалы и крепёжные изделия:

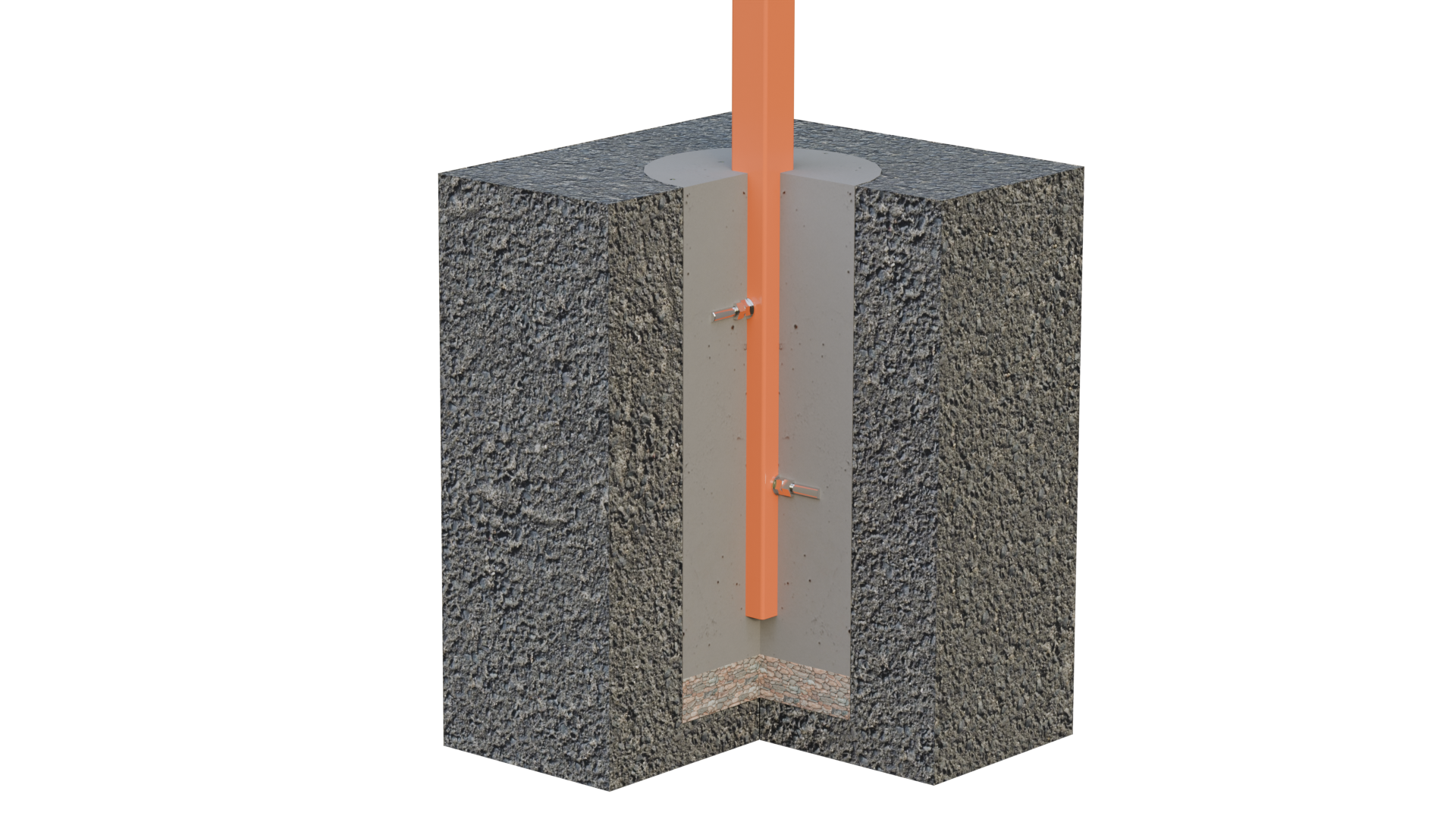

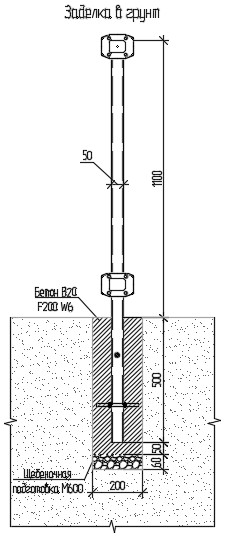

- заделка (объём бетона - 0,22 куб.м, глубина посадки стойки - 0,5 м);

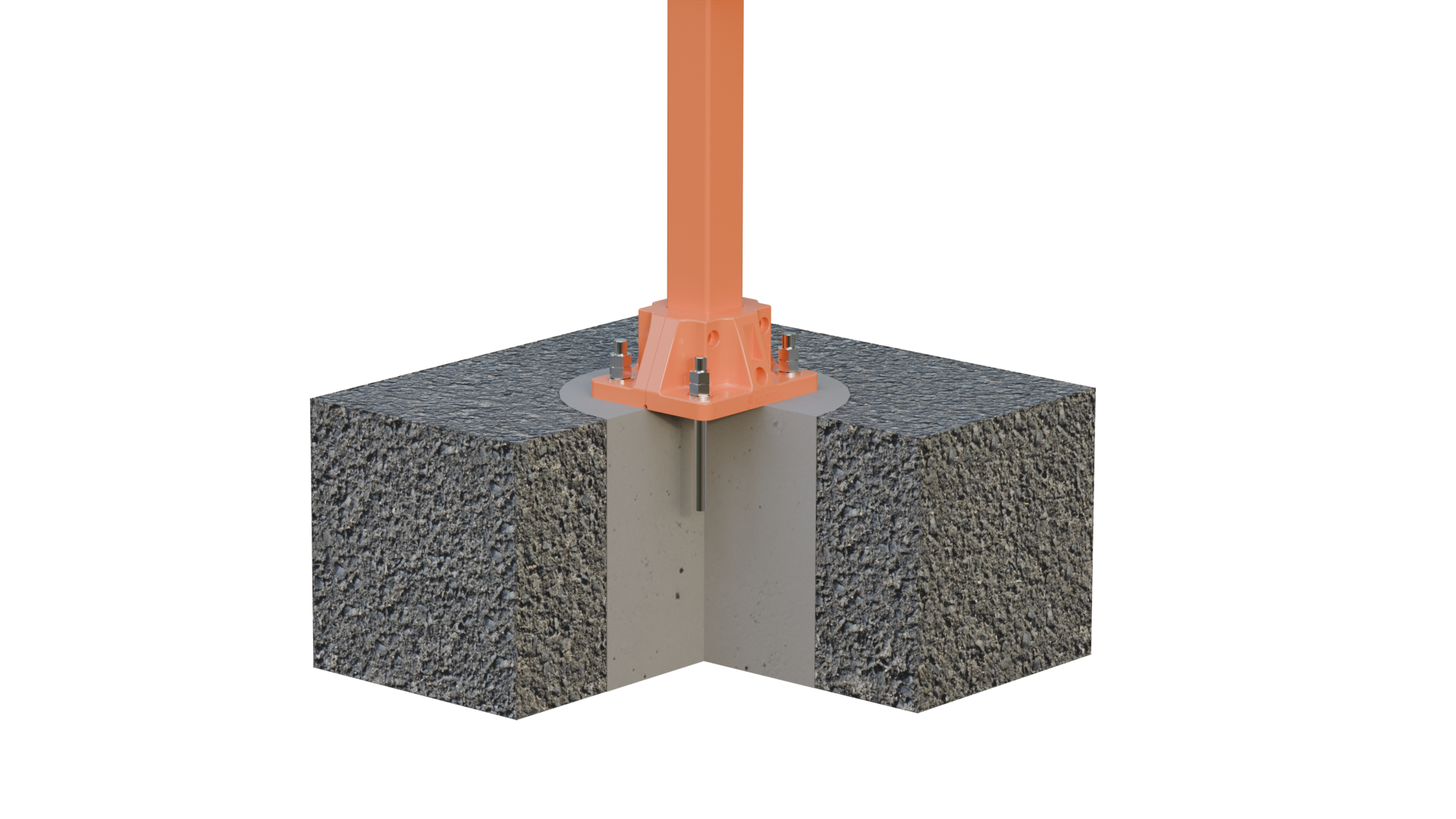

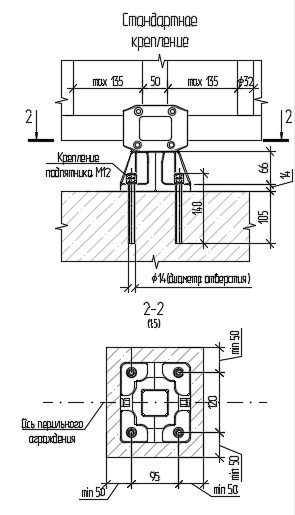

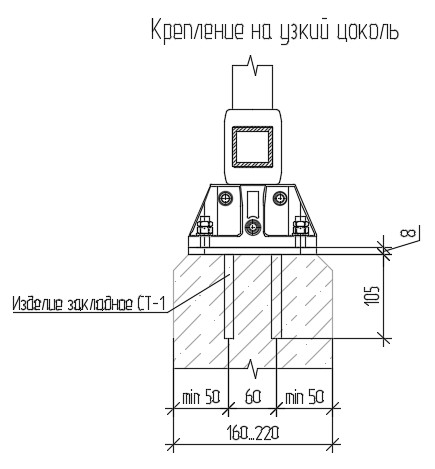

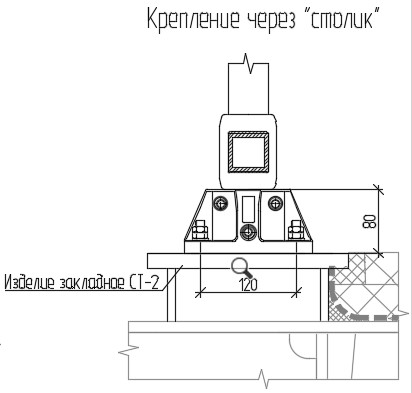

- подпятник (монтаж на механические клиновые, либо химические анкеры. D анкеров 12 мм, D бурения - 14 мм, глубина посадки шпильки - не менее 100 мм. также возможен монтаж на закладные детали).

Сертификаты

Композитные ограждения ООО «Солидтех» сертифицированы в соответствии с Техническим регламентом Таможенного союза «Безопасность автомобильных дорог» ТР ТС 014. Сертификат №ЕАЭС RU С-RU.НА99.В.00057/20. Удерживающая способность соответствует ГОСТ 33129-2014 и ГОСТ 58351-2019, СТО 02476652-001-2016.

Сертификат соответствия СТО

Стандарт организации СТО 02476652-002-2016

В зависимости от требований заказчика типовой комплект поставки может варьироваться. Это касается как геометрических и количественных параметров поставляемых элементов композитного ограждения, так и применяемых в монтажных соединениях метизов (например, оцинкованная либо нержавеющая сталь).

Для получения технической консультации свяжитесь с нашими специалистами:

info@solidt.ru
+7 (812) 988 30 65

ЭЛЕМЕНТЫ СБОРКИ:

Решетки заполнения.
