Композитное ограждение ОПО-Д, тип ДОР2 ОПО-Д/1,0-2,0-СТО 02476652-001-2016-ЦК (тип ДОР 2) Высота - 1,0 м, максимальный шаг стоек - 2,0 м

Скачать чертежи PDF

Скачать DWG

Купить композитные ограждения ДОР2 напрямую от производителя ООО «Солидтех» в Санкт-Петербурге. Доставка в Москву, Казань, Екатеринбург, Ростов-на-Дону, Новосибирск, по всей России и СНГ.

Запросить стоимость

+7 (812) 988 30 65 info@solidt.ru

Уточните характеристики, стоимость, задайте вопросы, получите дополнительные материалы.

ОПИСАНИЕ СНиПы и СП МОНТАЖ СЕРТИФИКАТЫ дополнительно

Описание изделия

Вариант ОПО-Д/1,0-2,0-СТО 02476652-001-2016-ЦК
(тип ДОР 2)
Высота – 1,0 м.
Максимальный шаг стоек – 2,0 м

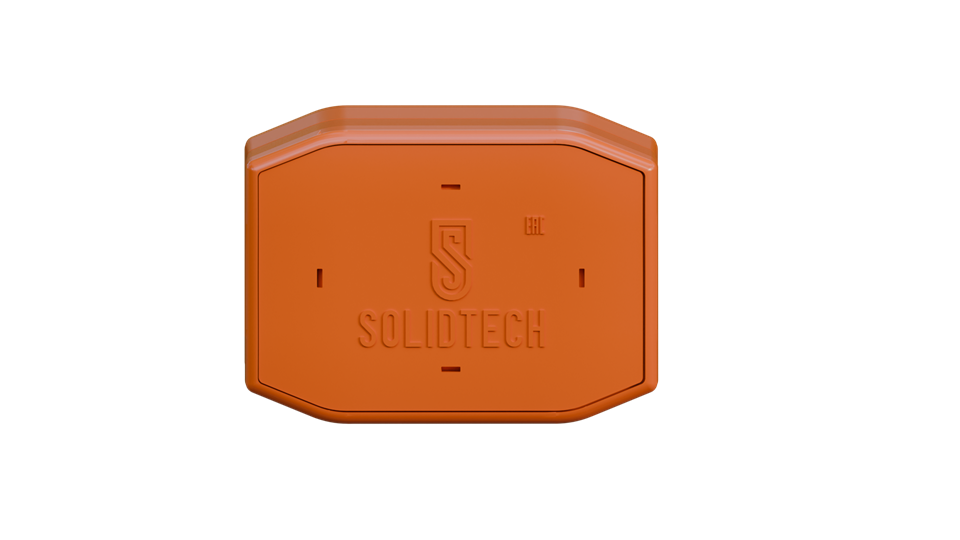

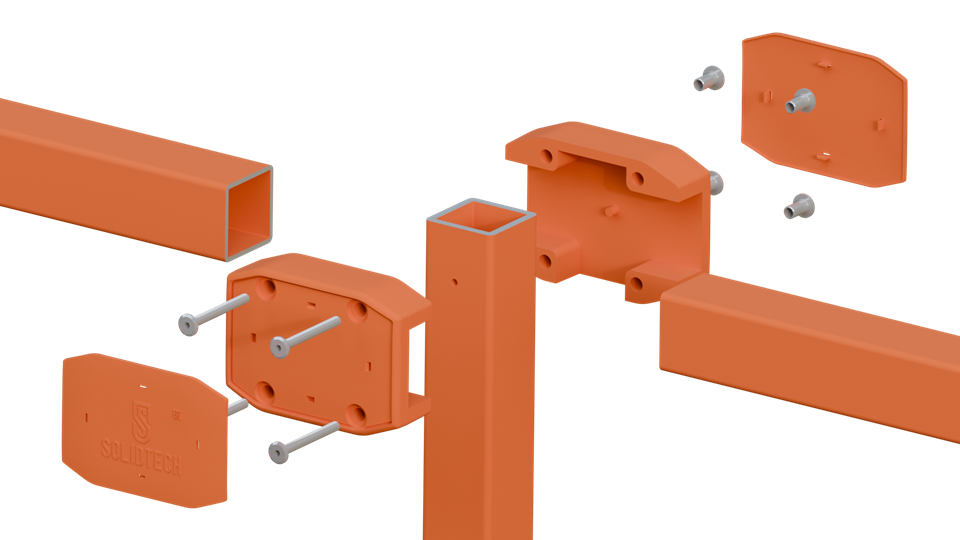

Запатентованный узловой элемент обеспечивает прочность, простоту сборки и ремонтопригодность
Ограждения сертифицированы для применения на территории ЕАЭС согласно ТР ТС 014/2011 «Безопасность автомобильных дорог» (RU C-RU.HA99.B.00249/25)

Основной несущий элемент - композитная квадратная профильная труба 50х50 мм изготовленная по технологии пултрузии.
Узловые элементы изготовлены из высокопрочного стеклонаполненного полиамида методом литья на ТПА.
Шаг стоек можно варьировать произвольно в пределах максимальной величины 150 см путем подгонки длины горизонтальных профилей.

Эксплуатация при температуре окружающей среды от – 60°С до + 55 °С и относительной влажности до 100% (при температуре + 25°С).
Композитные ограждения не привлекают внимания вандалов, их нельзя сдать в металлолом

Нормативные документы

1
СТО 02476652-001-2016 Ограждения пешеходные из композиционных материалов.
2
ГОСТ 33128-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования.

1
ГОСТ 33127-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Классификация.
2
ГОСТ 33129-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Методы контроля.

Монтаж

Благодаря унифицированной модульной конструкции, можно варьировать шаг стоек (в пределах 1,5 м) прямо на объекте, без заказа каких-либо нестандартных элементов. Конструкция узловых элементов позволяет осуществлять сборку ограждения на кривых в плане с радиусом не менее 300 м. Для меньших радиусов необходимо устанавливать ограждение участками в виде сегментов с независимыми стойками.
Конструкции поставляются в виде типовых сборочных единиц и не требуют дополнительного сверления и склеивания в процессе монтажа.

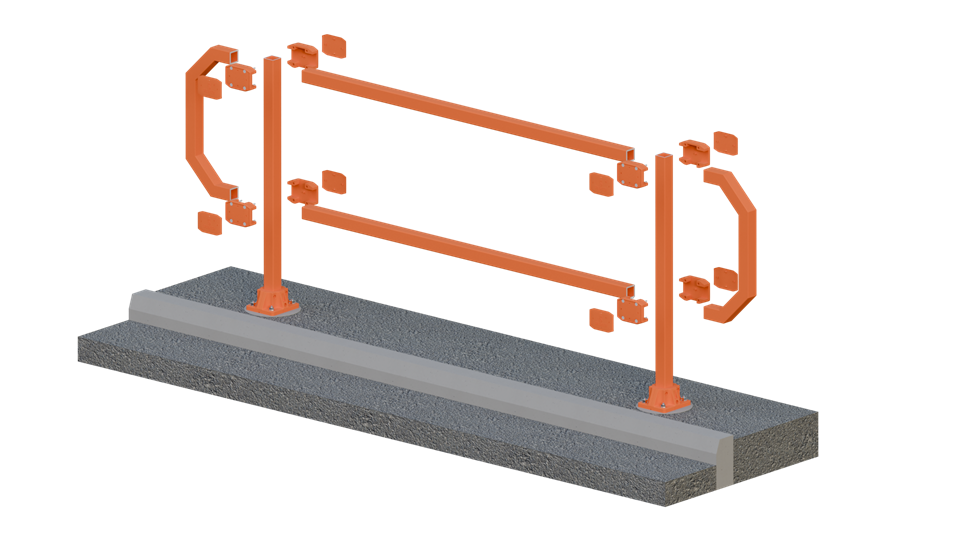

Комплект поставки включает в себя:

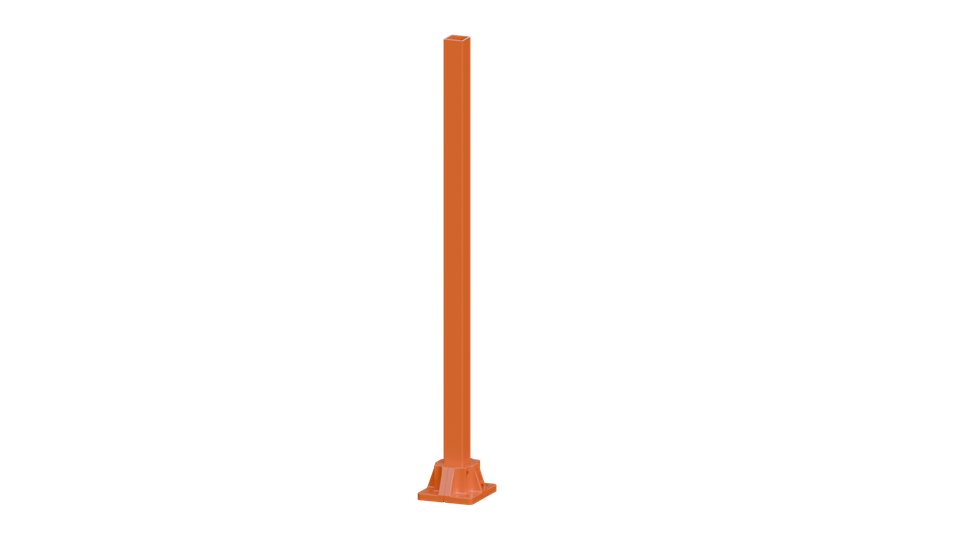

- стойка ограждения 2-х типов, обусловленных различными условиями монтажа - жёсткое основание (ж/б- и металлические конструкции) и грунтовое основание;
- решетка заполнения;

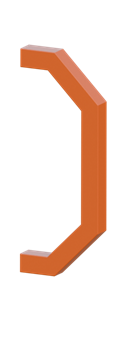

- концевой элемент.

Особенности монтажа для различных типов стойки, необходимые для них материалы и крепёжные изделия:

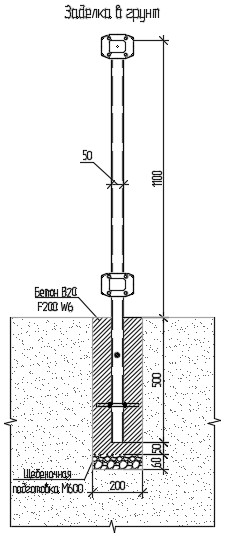

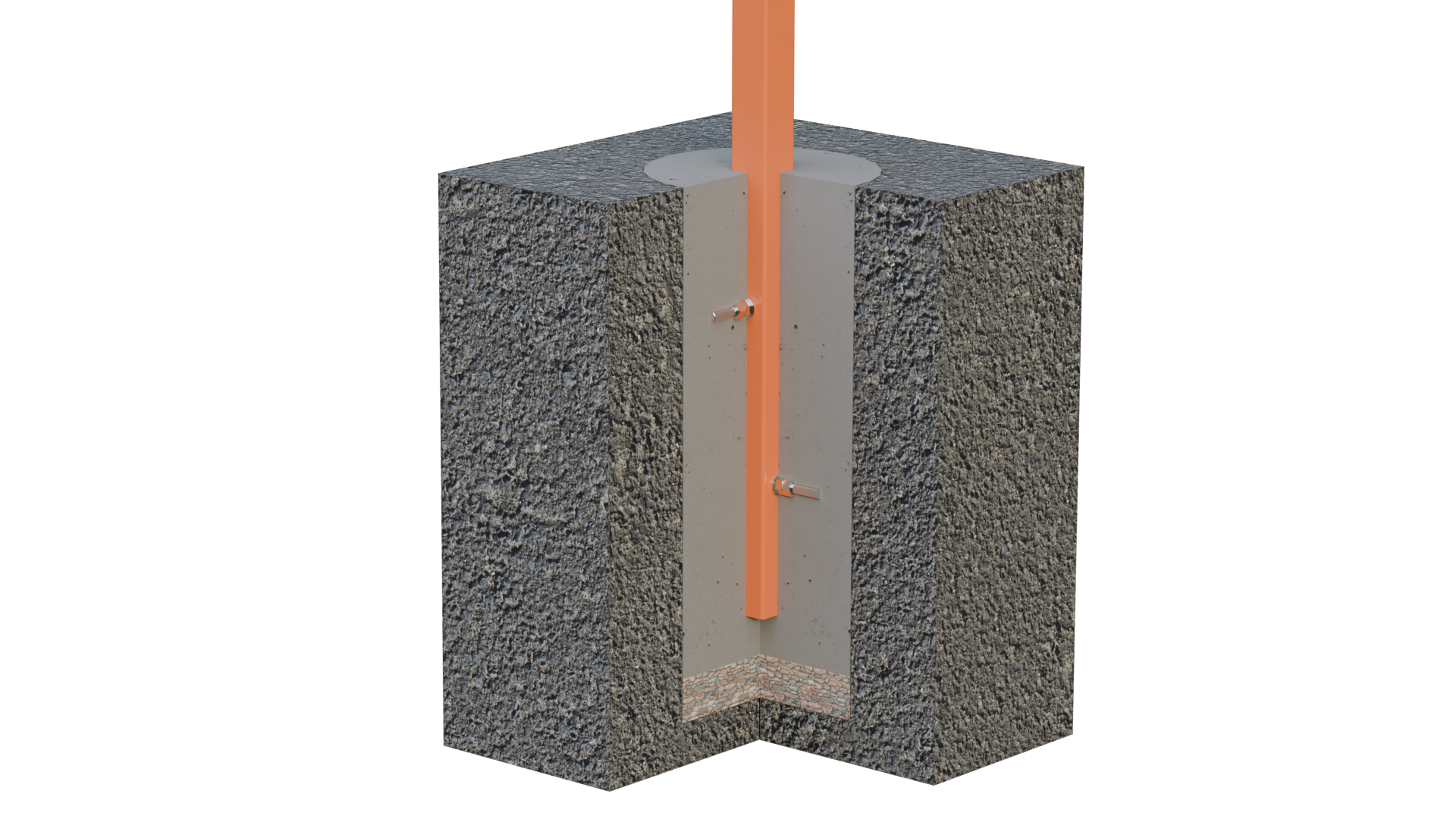

- заделка (объём бетона - 0,22 куб.м, глубина посадки стойки - 0,5 м);

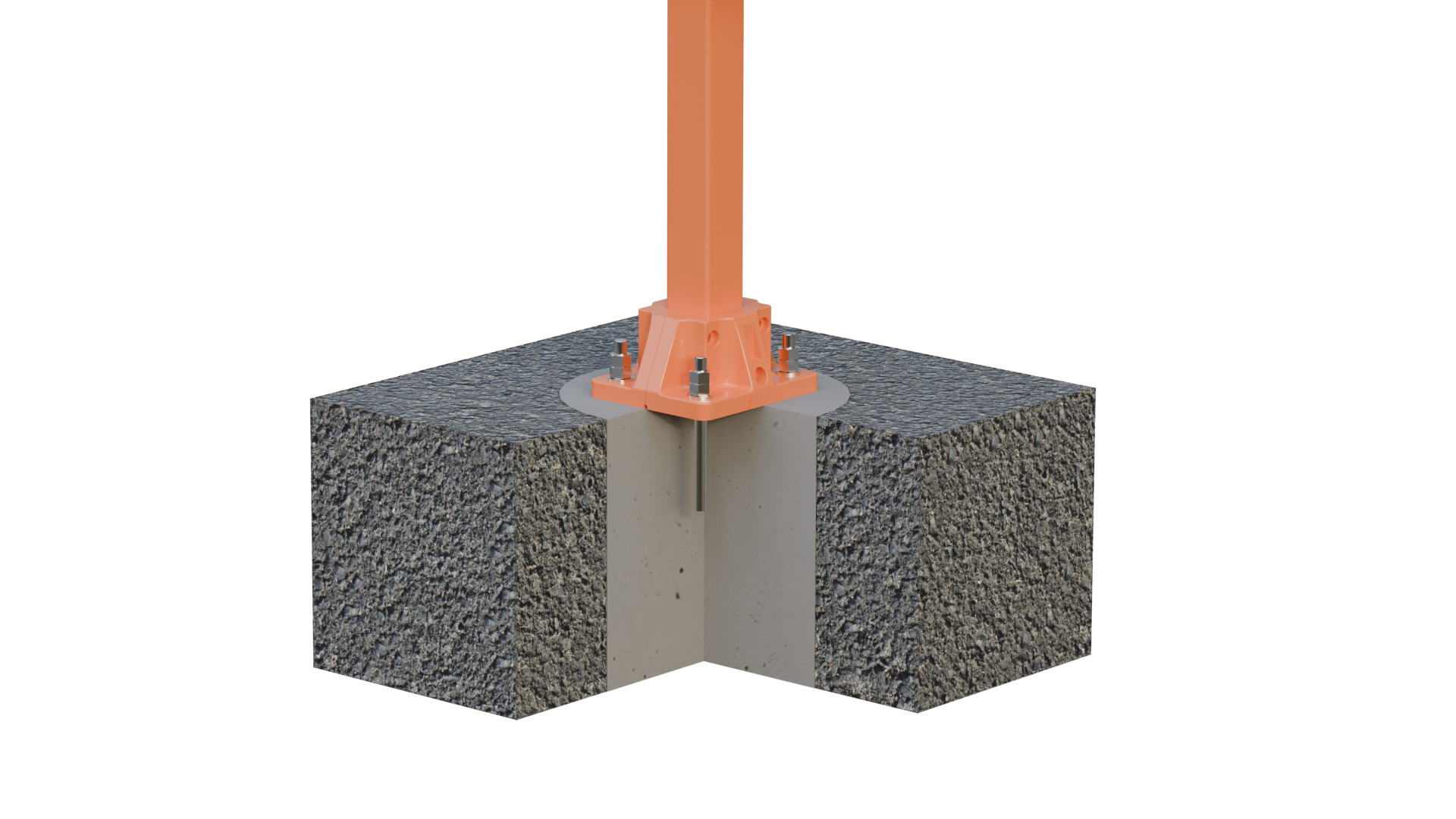

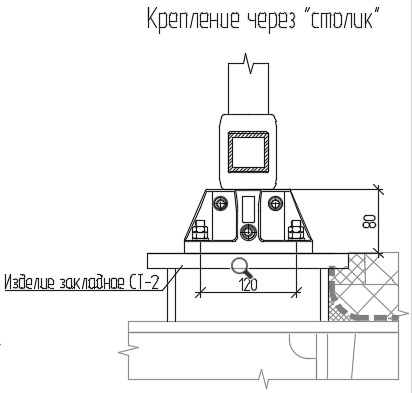

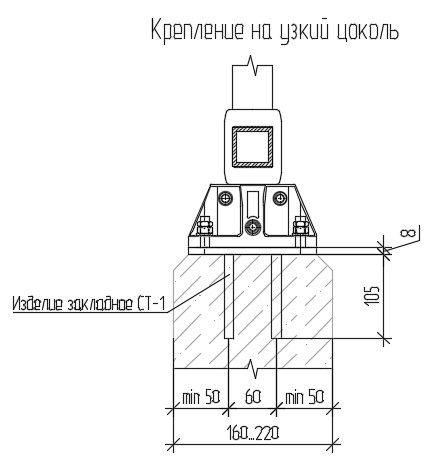

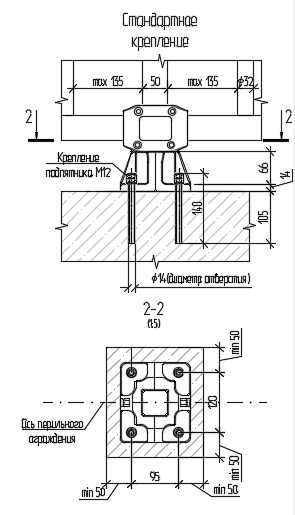

- подпятник (монтаж на механические клиновые, либо химические анкеры. D анкеров 12 мм, D бурения - 14 мм, глубина посадки шпильки - не менее 100 мм. также возможен монтаж на закладные детали).

Сертификаты

Композитные ограждения ООО «Солидтех» сертифицированы в соответствии с Техническим регламентом Таможенного союза «Безопасность автомобильных дорог» ТР ТС 014. Удерживающая способность соответствует ГОСТ 33129-2014 и ГОСТ 58351-2019, СТО 02476652-001-2016.

Сертификат №ЕАЭС RU C-RU.HA99.B.00249/25

Стандарт организации СТО 02476652-002-2016

В зависимости от требований заказчика типовой комплект поставки может варьироваться. Это касается как геометрических и количественных параметров поставляемых элементов композитного ограждения, так и применяемых в монтажных соединениях метизов (например, оцинкованная либо нержавеющая сталь).

Для получения технической консультации свяжитесь с нашими специалистами:

info@solidt.ru
8 800 201-35-33

ЭЛЕМЕНТЫ СБОРКИ:

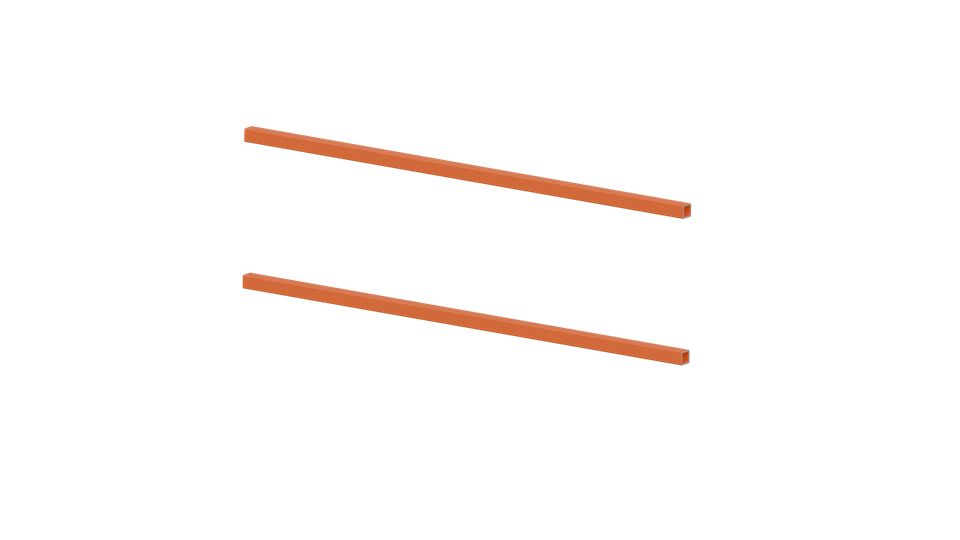

Решетки заполнения.
